SCM105AC PRO
3-Way Active Mid-Field Centre Channel
フリースタンディング・スタジオモニター
インウォール・スタジオモニター
SCM105AC Proは、混み合ったコントロールルームでの設置を容易にするため、
キャビネット高を抑えたセンターチャンネル専用モニターとして設計されました。
SCM110A Proミッドフィールドモニターをベースとしており、5.1、7.1サラウンド、またはDolby Atmosなどのイマーシブオーディオフォーマットにおいて、ATCの3ウェイ・ミッドフィールドモニターシリーズと組み合わせることができます。
デュアル9インチ/234mm SLバスドライバー、3インチ/75mmソフトドームミッドレンジ、1インチ/25mmソフトドームツイーターを搭載し、精密アクティブクロスオーバーとディスクリートMOSFETパワーアンプを統合したATC独自の「アンプパック」による3ウェイアクティブ設計を採用しています。
パートナーモニター
SCM105AC Proと組み合わせ可能なモニター

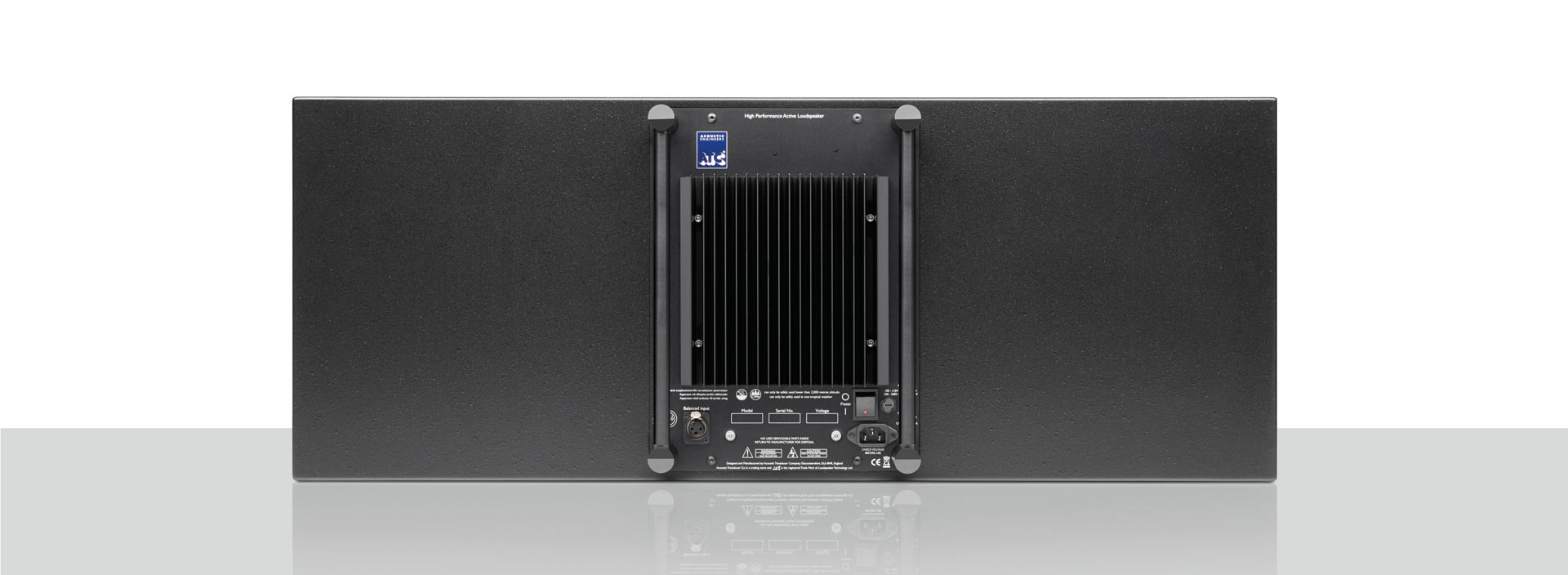

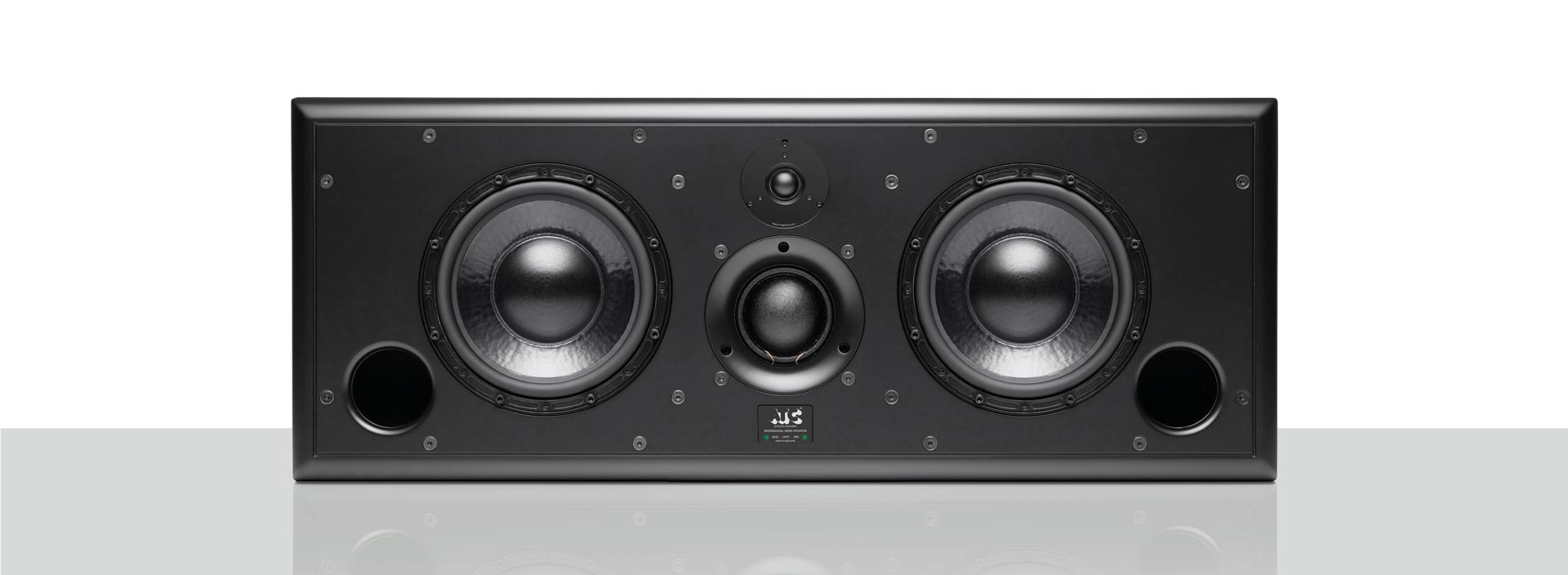

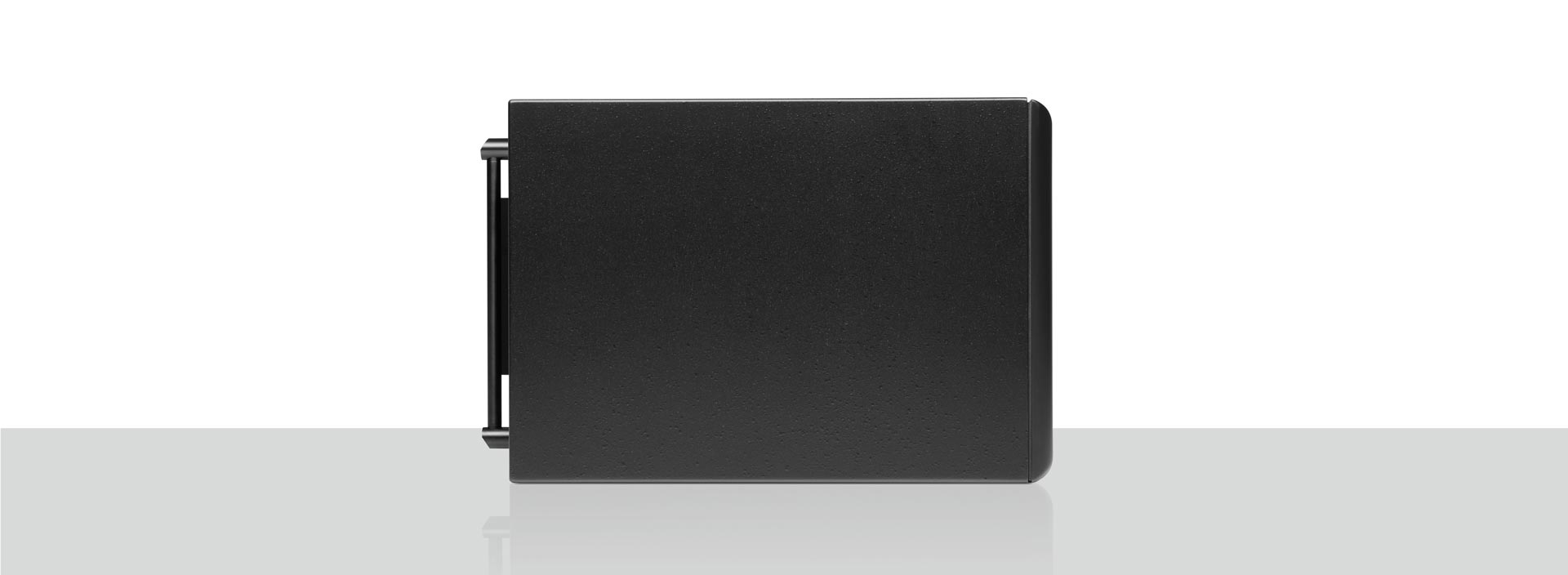

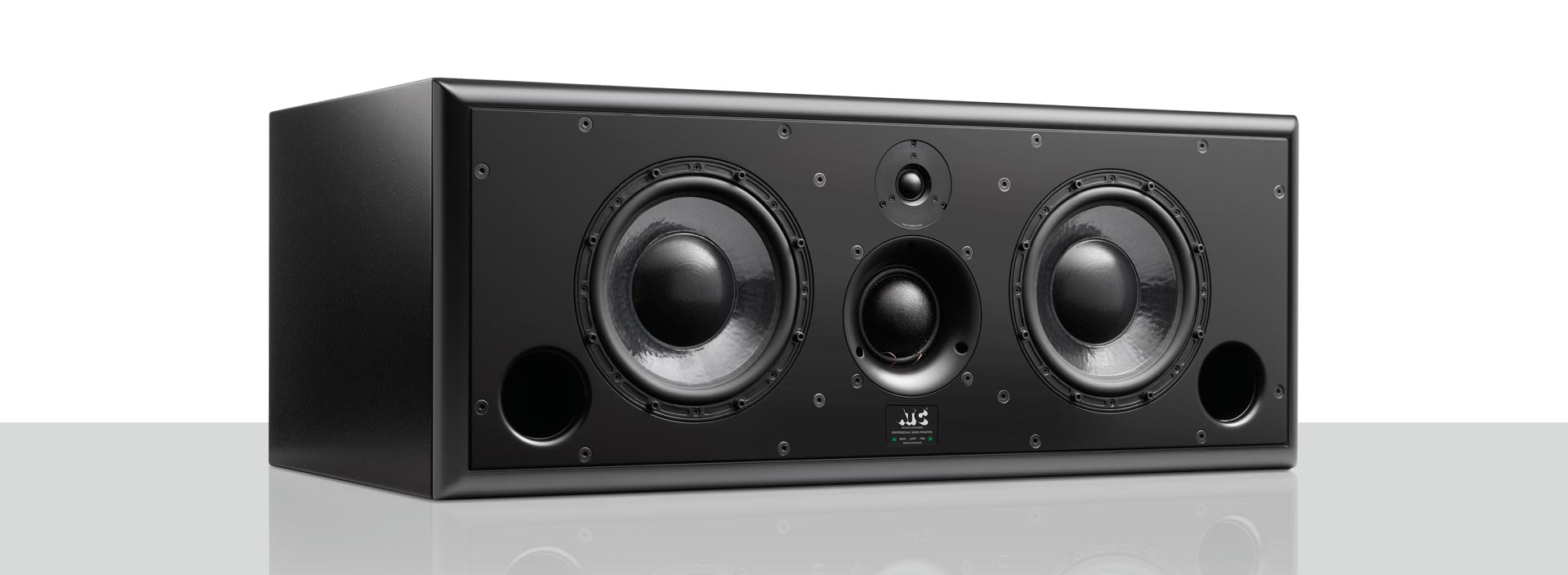

SCM105AC Pro
3ウェイ アクティブ・ミッドフィールド・センターチャンネル
3ウェイ アクティブ・ミッドフィールド・センターチャンネル・モニター
SCM105ACは、混み合ったコントロールルームでの設置を容易にするため、キャビネット高を抑えたセンターチャンネル専用モニターとして設計されました。
SCM110A Proミッドフィールドモニターをベースとしており、5.1、7.1サラウンド、またはDolby Atmosなどのイマーシブオーディオフォーマットにおいて、 ATCの3ウェイ・ミッドフィールドモニターシリーズと組み合わせることができます。
主な特徴
- 混み合ったコントロールルームへの設置を容易にする低背キャビネット設計
- シンメトリカル（左右対称）ドライバーレイアウト
- SCM50/100/110A Proステレオモニタースピーカーの理想的なパートナー*
- デュアル9インチ/234mm SLバスドライバー、3インチ/75mmソフトドームミッド、1インチ/25mmソフトドームツイーター
- 精密アクティブクロスオーバーとディスクリートMOSFETパワーアンプを統合したATC独自の「アンプパック」による3ウェイアクティブ設計
- ワイドダイナミックレンジと広帯域
*SCM150A Proとの組み合わせも可能ですが、最大SPL性能を考慮する必要があります。
内蔵アンプ仕様
技術仕様（SCM105AC PRO）
| アコースティック | |
|---|---|
| 使用ユニット | Bass: 2 x SB75-234SL 16Ω Mid: 1 x SM75-150S 16Ω HF: 1 x SH25-76S 6Ω |
| 低域カットオフ周波数 | 30 Hz（-6 dB、無響室） |
| 高域カットオフ周波数 | 25 kHz（-6 dB） |
| 振幅リニアリティ | 50 Hz - 17 kHz（±2 dB） |
| マッチドレスポンス | ±0.5 dB |
| クロスオーバーポイント | 380 Hz & 3.5 kHz |
| 最大音圧レベル | 115 dB 連続 / 121 dB ピーク（ペア、IEC Weighted ピンクノイズ、1m、無響室） |
| システム感度 | 85 dBC ref. -20 dBu（シングルユニット、1m、ピンクノイズ、バスブースト 0 dB、感度 2.2 dBu/1V） |
| エレクトロニクス | |
| バランス入力 | 1 x リアパネルマウント Female XLR、2番ホット |
| 入力インピーダンス | 20 kΩ（差動） |
| 入力CMRR | >82 dB（10 kHz） |
| 入力感度 | フルパワー時 2.2 dBu / 1 Vrms |
| 入力感度コントロール | 2.2 dBu - 8.2 dBu / 1 Vrms - 2 Vrms（-6 dB）の範囲で連続可変 |
| バスブーストコントロール | 0 dBから+6 dBの範囲で連続可変 |
| クロスオーバーフィルター | 4th Order Linkwitz-Riley |
| 周波数特性 | <2 Hz - >200 kHz（-3 dB） |
| アンプ形式 | Grounded Source MOSFETベース クラスA/B、対流冷却 |
| 出力（Bass / Mid / HF） | 200 W（8Ω）/ 100 W（16Ω）/ 50 W（6Ω） |
| THD+N | <0.003% / -92 dB（1 kHz、定格電力1 dB以下、90 kHz帯域幅） |
| リミッター | ATC Active FET瞬間ゲインリダクション、フロントパネルLEDでリミッターアクティブ表示 |
| 主電源入力 | 220-230 V または 115 V - 工場設定。パネルマーキングとラベルを確認してください |
| 消費電力 | アイドル時 37 W / 51 VA、1/8パワー 132 W / 178 VA、フルパワー 321 W / 403 VA |
| 熱出力 | アイドル時 126 BTU/hr、1/8パワー 366 BTU/hr、フルパワー 413 BTU/hr |

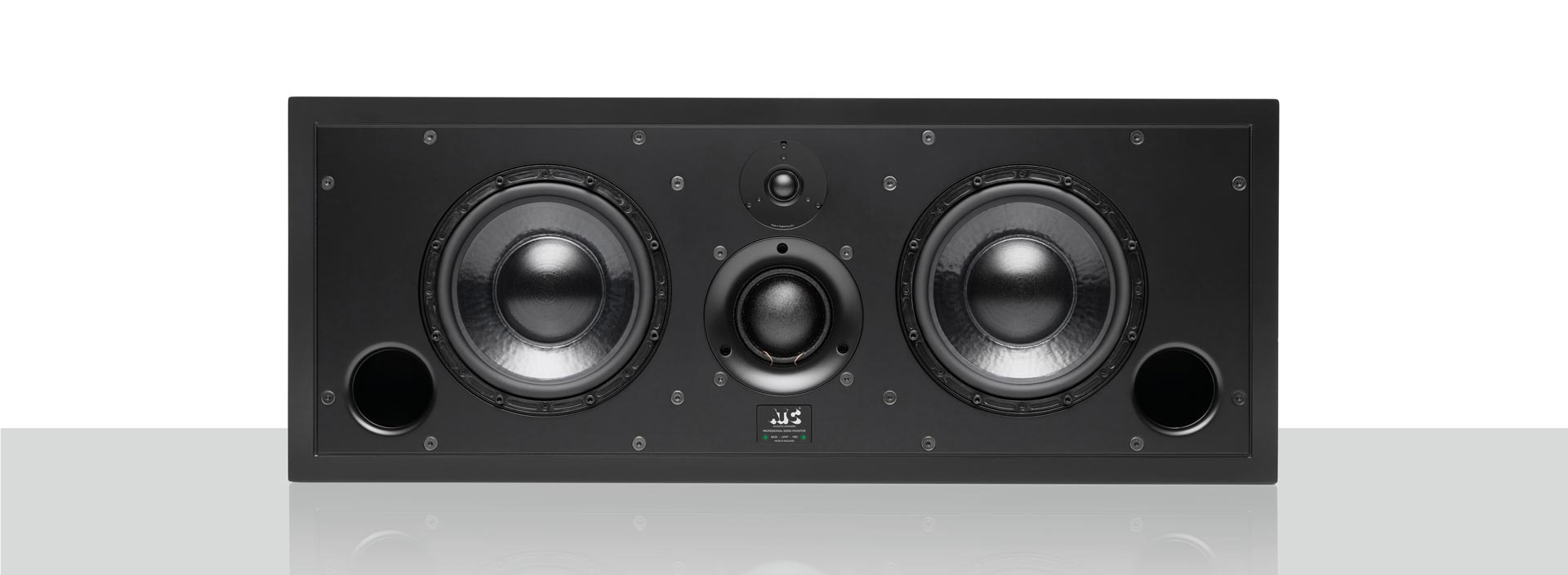

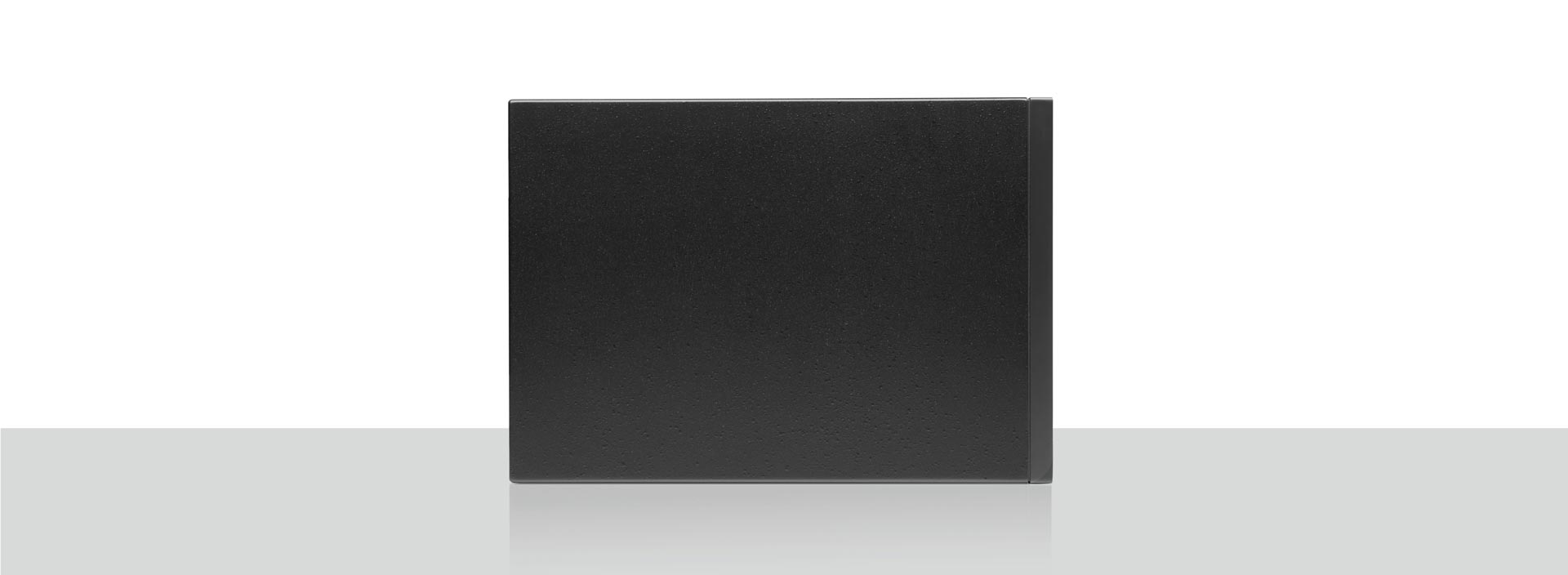

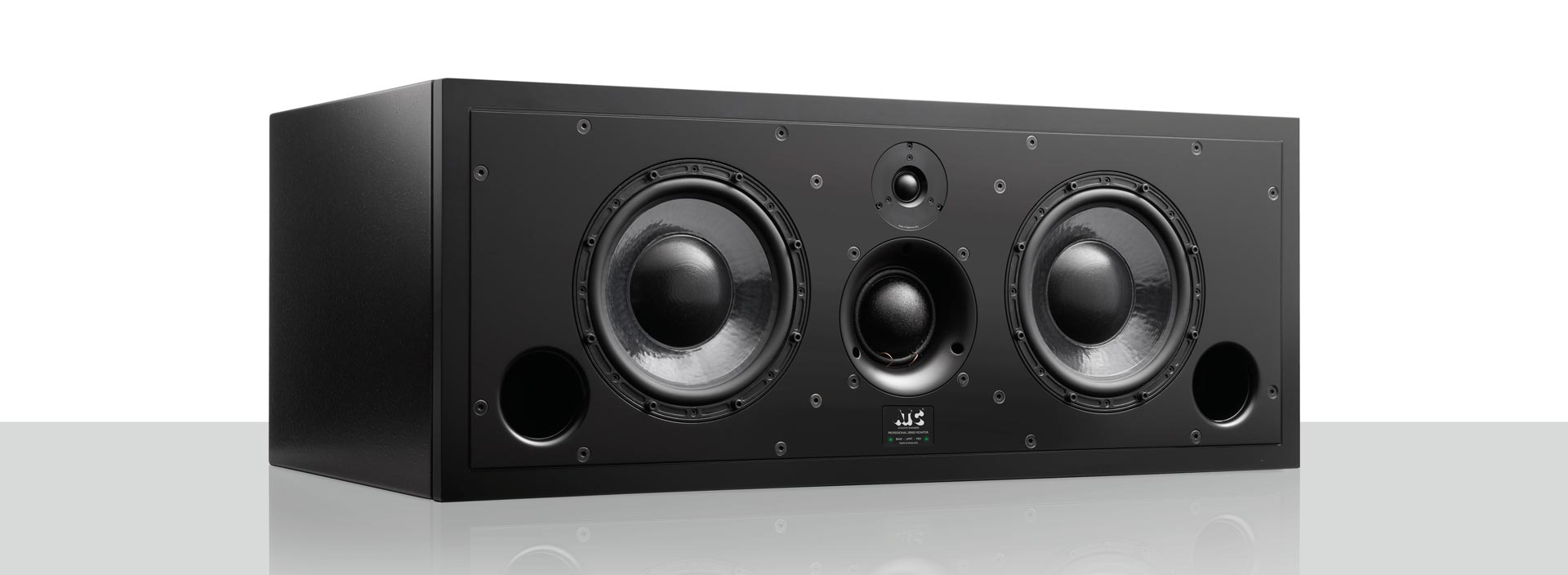

SCM105AiWC Pro
3ウェイ アクティブ・ミッドフィールド・インウォール・センターチャンネル
3ウェイ アクティブ・ミッドフィールド・インウォール・センターチャンネル・モニター
SCM105AiWCは、混み合ったコントロールルームのフロントウォールへの設置を容易にするため、キャビネット高を抑えたインウォール・センターチャンネル専用モニターとして設計されました。
SCM110AiW Proミッドフィールドモニターをベースとしており、5.1、7.1サラウンド、またはDolby Atmosなどのイマーシブオーディオフォーマットにおいて、 ATCの3ウェイ・ミッドフィールドモニターシリーズと組み合わせることができます。
主な特徴
- 混み合ったコントロールルームのフロントウォールへの設置を容易にする低背インウォールキャビネット設計
- シンメトリカル（左右対称）ドライバーレイアウト

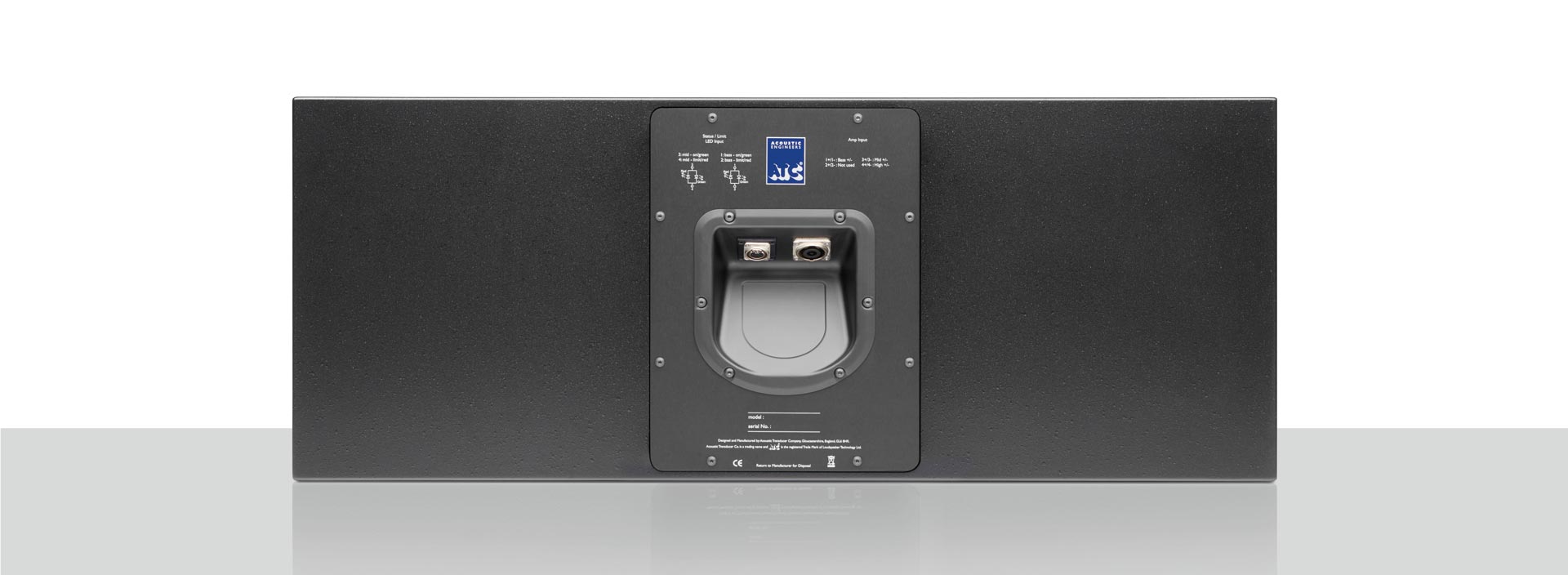

- 最適なフラッシュ・インウォール・マウントのためのスクエアエッジ・フロントバッフルとリアマウント入力パネル
- SCM50/100/110AiW Proインウォールモニタースピーカーの理想的なパートナー*
- リモートマウント6U/19インチ ATC独自のアクティブ3チャンネルアンプ R1-350 Proで駆動
- ワイドダイナミックレンジと広帯域
*SCM150AiW Proとの組み合わせも可能ですが、最大SPL性能を考慮する必要があります。
インウォール・アンプオプション
R1-350 アンプ
R1-350 アンプ
SCM105AiWC Proスピーカー用の1チャンネル6U/19インチラックマウントアンプ。 壁面またはラックへの設置に適しています。
R1-350 アンプ仕様
- 1チャンネル出力

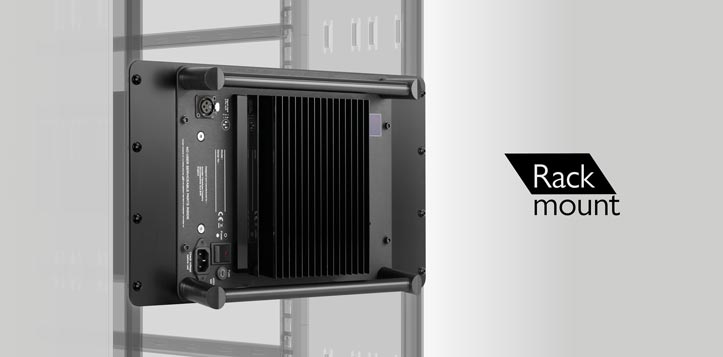

- 6U/19インチラックマウント対応
- 壁面マウント対応
- Bass: 200W（8Ω）/ Mid: 100W（16Ω）/ HF: 50W（6Ω）
- Class A/B MOSFET設計
- 対流冷却
R1-350 アンプ寸法
技術仕様（SCM105AiWC PRO）
| アコースティック＆エレクトロニクス | |
|---|---|
| アコースティックおよびエレクトロニクス仕様はSCM105AC Proモデルと同一 | |
| 寸法（SCM105AiWC PRO スピーカー） | |
| スピーカーレベル入力 | 1 x リアパネルマウント Neutrik NL8 |
| Power/Clip LED入力 | 1 x リアパネルマウント 5ピン Female XLR |
| 重量 | 54.7 kg / 120.6 lbs |
| 外形寸法 | データシートを参照 |
| 寸法（R1-350 アンプ） | |
| 外形寸法（高さ x 幅 x 奥行き） | 265 x 483 x 222 mm（10 7/16" x 19" x 8 3/4"） |
| 重量 | 15.9 kg / 35 lbs |
ATCテクノロジー
ソフトドーム・ミッドレンジ
ATCの75mmソフトドーム・ミッドレンジドライバーは、世界で最も先進的なミッドレンジドライバーの一つとして知られています。 独自のショートコイル/ロングギャップモーター構造により、極めて低い歪みと高いダイナミックレンジを実現しています。 音楽の最も重要な帯域を担当するこのドライバーは、ボーカルや楽器の微細なニュアンスを正確に再現します。
SLバスドライバー
SCM105AC Proには、デュアル9インチ/234mm SLバスドライバーが搭載されています。 スーパーリニア（SL）技術により、大きな振幅でも直線性を維持し、深く正確な低域再生を実現します。 強力なマグネット構造と精密に設計されたサスペンションにより、高いSPLでもコントロールされた低歪みの低域を提供します。
アクティブ・クロスオーバー
4次Linkwitz-Rileyフィルターを採用した精密アクティブ・クロスオーバーにより、各ドライバー間のシームレスな統合を実現しています。 380Hzと3.5kHzのクロスオーバーポイントにより、各ドライバーが最適な帯域で動作し、位相特性と周波数特性の両方で優れた性能を発揮します。
Class A/B MOSFET アンプ
Grounded Source MOSFETベースのClass A/Bアンプは、高い効率と優れた音質を両立しています。 対流冷却設計により、ファンノイズのない静かな動作を実現。 200W（Bass）、100W（Mid）、50W（HF）の出力により、大きなダイナミックレンジと十分なヘッドルームを確保しています。
