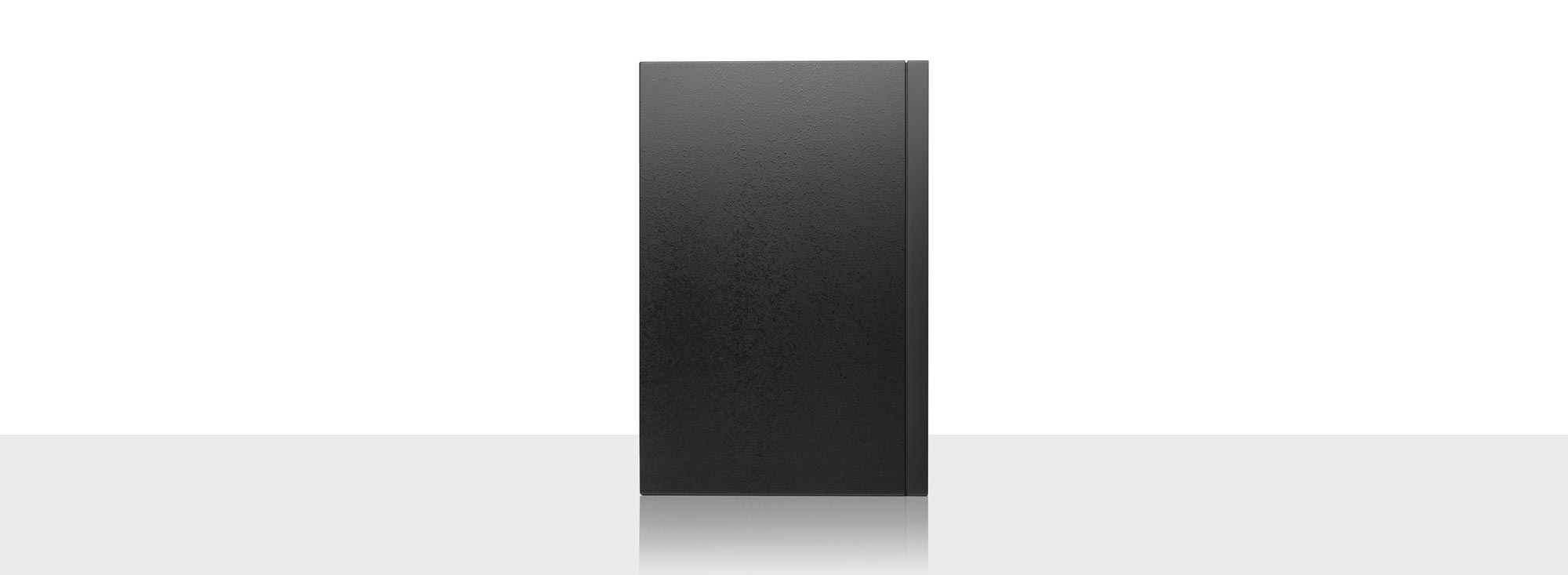

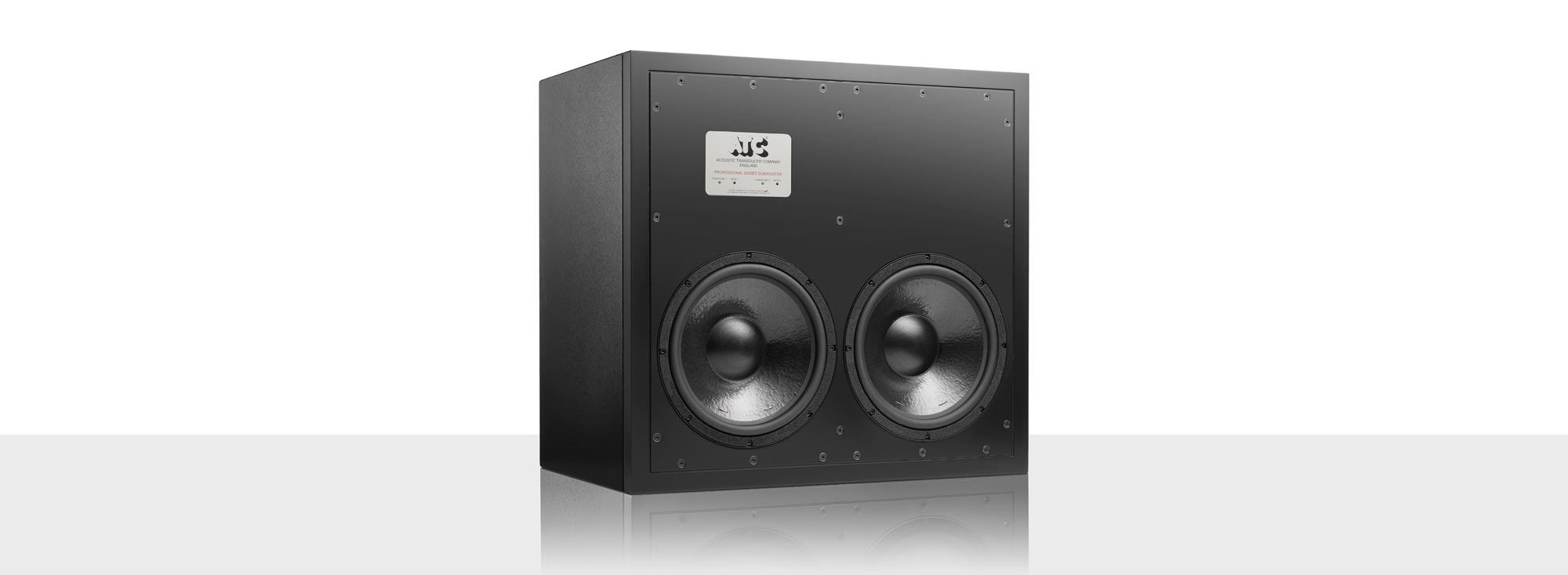

SCS140iW PRO

Active In-Wall Subwoofer

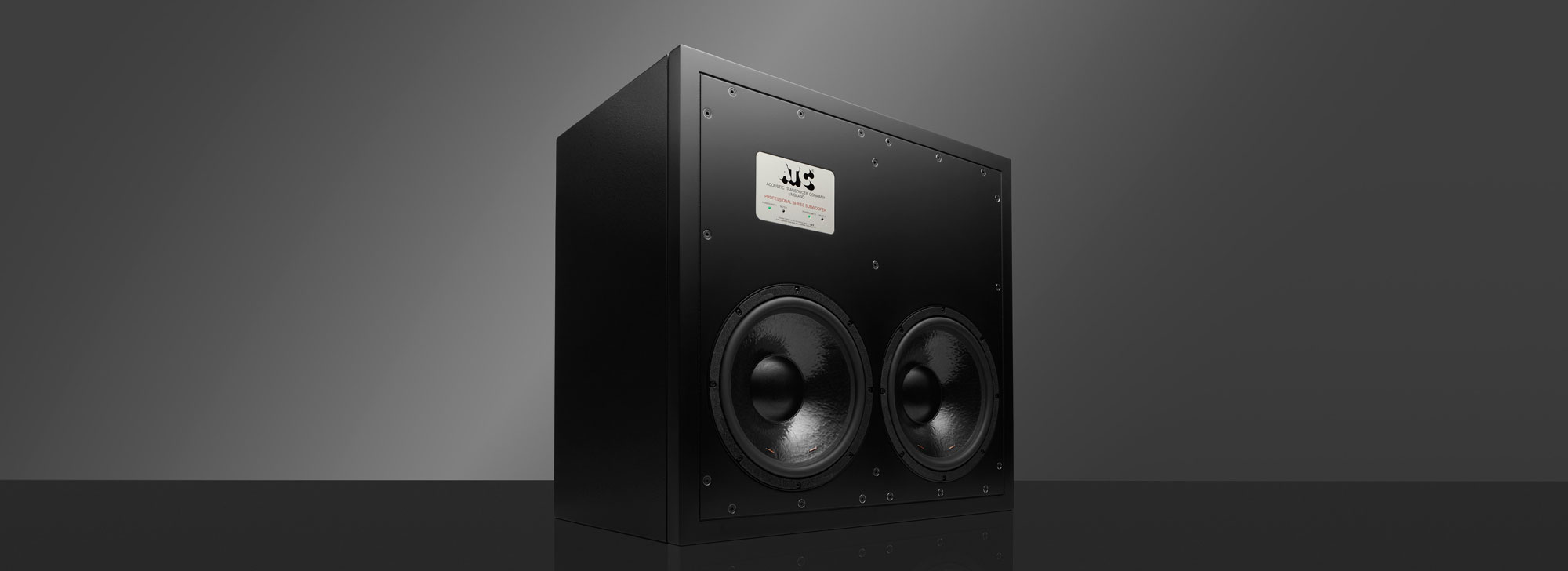

SCS140iW Pro

デュアル12インチ/314mm ウォールマウントアクティブ・サブウーファー

クリックで拡大

デュアル12インチ/314mm ウォールマウントアクティブ・サブウーファー

ATC SCS140iW Proは、大型コントロールルームでのフラッシュインウォール（ソフィット）設置用に設計された高性能デュアル12インチアクティブ・サブウーファーです。ステレオ、マルチチャンネル、イマーシブオーディオ設定において、SCM200AiW Proメインモニターとシームレスに組み合わせることができます。キャビネット幅はSCM200と一致しており、一緒に設置した際にクリーンで統合された美観を実現します。 SCS140iW Proは、拡張された低音と高SPLが必要な場合、小型モニターとも組み合わせることができます。

主な特徴

SCM200AiW Proメインモニターとの理想的な組み合わせ

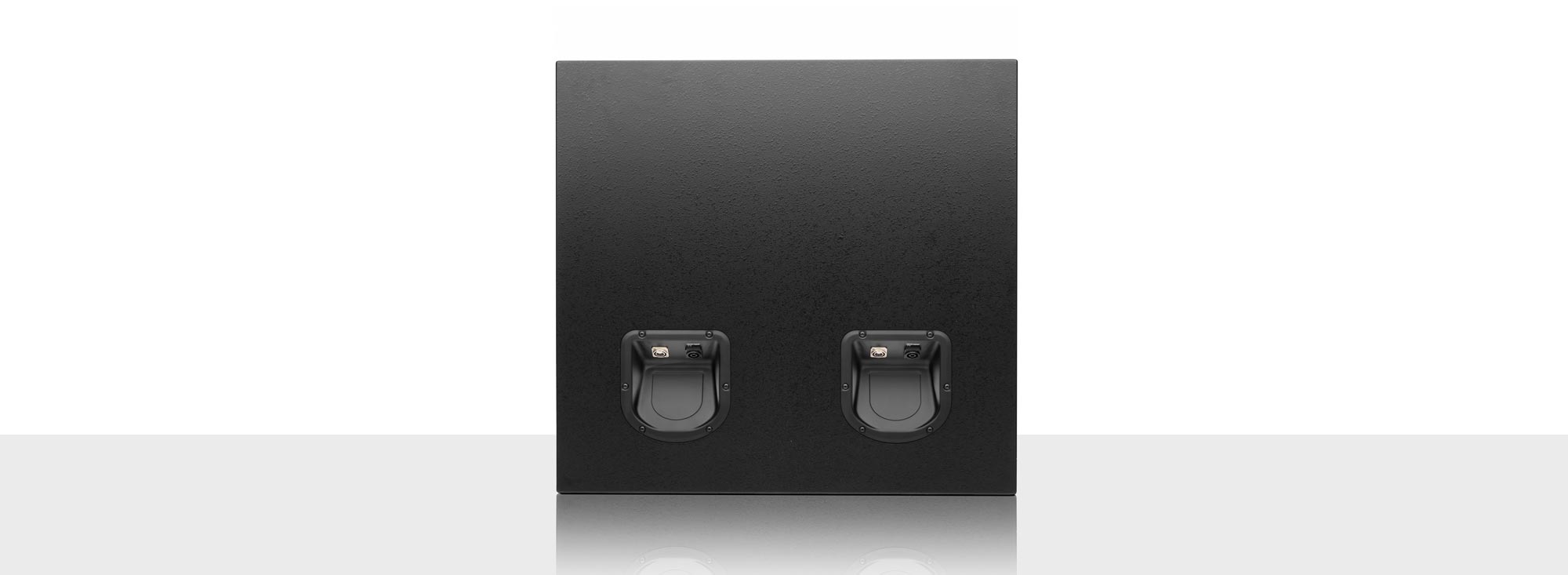

リセス入力パネルを備えたインウォール（フラッシュマウント）キャビネット
ATC製ハンドビルト12インチ/314mm SS75-314SCサブウーファードライバー
デュアルR1-300リモートラックマウントアンプ（7U/19インチ）
NL4スピーカーおよび5ピンXLR LEDケーブルによるアンプ-サブ接続
ステレオバランス入力およびステレオ「リンク」バランス出力
レベル、ローパス周波数、位相のユーザーコントロール
フットスイッチによるリモートミューティング

内蔵アンプ仕様

300W×2

Class A/B MOSFET

8Ω

負荷インピーダンス

<0.003%

THD+N（@100Hz, 300W）

製品サイズ

784

高さ (mm)

925

幅 (mm)

460

奥行 (mm)

データシート（PDF）

SCS140iW Pro

詳細を見る

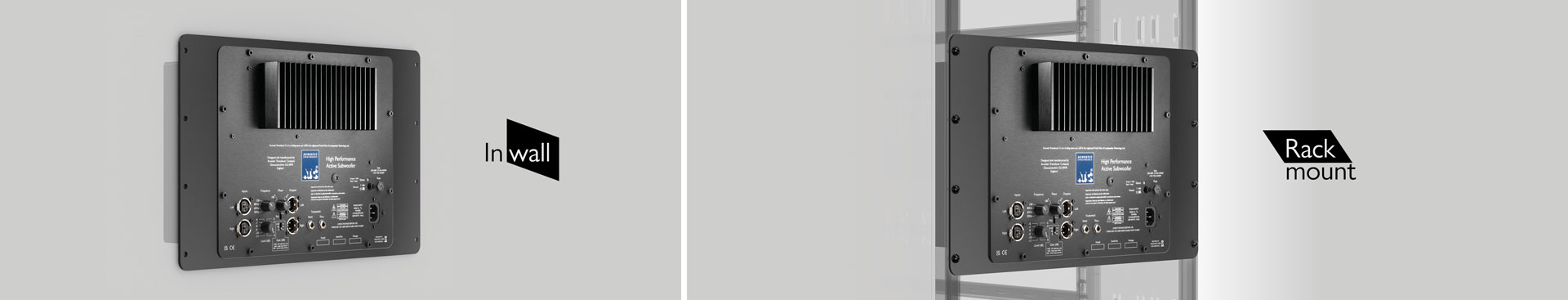

R1-300 アンプ

ウォールマウント用リモートアンプ

SCS140iW Proサブウーファー用のデュアル1チャンネル7U/19インチラックマウントアンプ。壁面またはラックへの設置に適しています。キャビネットごとに2台のアンプが供給されます。

R1-300 アンプ仕様

1チャンネル出力
7U/19インチラックマウント対応
壁面マウント対応
300W出力（8Ω）
Class A/B MOSFET設計
対流冷却
キャビネットごとに2台供給

技術仕様（SCS140iW PRO）

アコースティック
使用ユニット	SS75-314SC 8 Ω（x2）
カットオフ周波数	22 Hz
ローパスフィルタ	50 Hz、65 Hz、80 Hz、320 Hz（-6 dB、4th order Linkwitz Riley）
最大音圧レベル	116 dB 連続 / 121 dB ピーク（IEC Weighted ピンクノイズ、1m、半無響室、ローパスフィルタ @ 80 Hz）
感度	85 dBC、ref. -17 dBu（両アンプの1チャンネル駆動、ゲイン +6 dB、レベル 0 dB、ピンクノイズ、ローパスフィルタ @ 80 Hz）
エレクトロニクス（単一アンプの仕様、キャビネットごとに2台供給）
バランス入力	Female XLR（x2）、2番ホット
入力インピーダンス	約20 kΩ（差動）
入力CMRR	90 dB @ 200 Hz
入力感度	フルパワー時3.2 dBu / 1.12 Vrms（1チャンネル駆動、ゲイン 0 dB、レベル 0 dB）
ゲインコントロール	0、+6 dB、+10 dB
レベルコントロール	0 dBから-11 dBの範囲で1 dBステップの調整、ゲインスイッチを使用することでトータル21 dBの調整が可能
位相コントロール	0-180° ref. 入力
極性コントロール	In-Phase / Out-of-Phase ref. 入力
ローパスフィルタ	4th Order Linkwitz Riley
出力インピーダンス	約100 Ω（差動）
アンプ形式	Grounded Source MOSFETベースクラスA/B、対流冷却
出力	300 W（8 Ω）
THD+N	<0.003% / -90 dB、@ 100 Hz、300 W（8 Ω）、90 kHz帯域幅
周波数特性	<2 Hz（-3 dB）- 320 Hz（-6 dB、パネル制御LPフィルタにより設定）
リミッター	ATC Active FET瞬間ゲインリダクション、フロントパネルにアクティブリミッター表示
電子アンプ保護	アンプDCオフセットおよび過温度（両方ともリアパネルに表示）
消費電力	アイドル時 16 W / 60 VA、1/8パワー 170 W / 230 VA、フルパワー 500 W / 600 VA
主電源入力	220-230 V、115 V - 工場設定。パネルマーキングとラベルを確認してください
熱出力	アイドル時 47.8 BTU/hr、1/8パワー 458.9 BTU/hr、フルパワー 682.4 BTU/hr
その他	フットスイッチによるミュート（ラッチ式、1/4インチ/6.35mmジャック）
寸法
外形寸法（高さ x 幅 x 奥行き）	784 x 925 x 460（mm）
重量	69.7 kg
