SCS120 PRO

Active Subwoofer

SCS120 Pro
通常モデル

SCS120iW Pro
ウォールマウントモデル

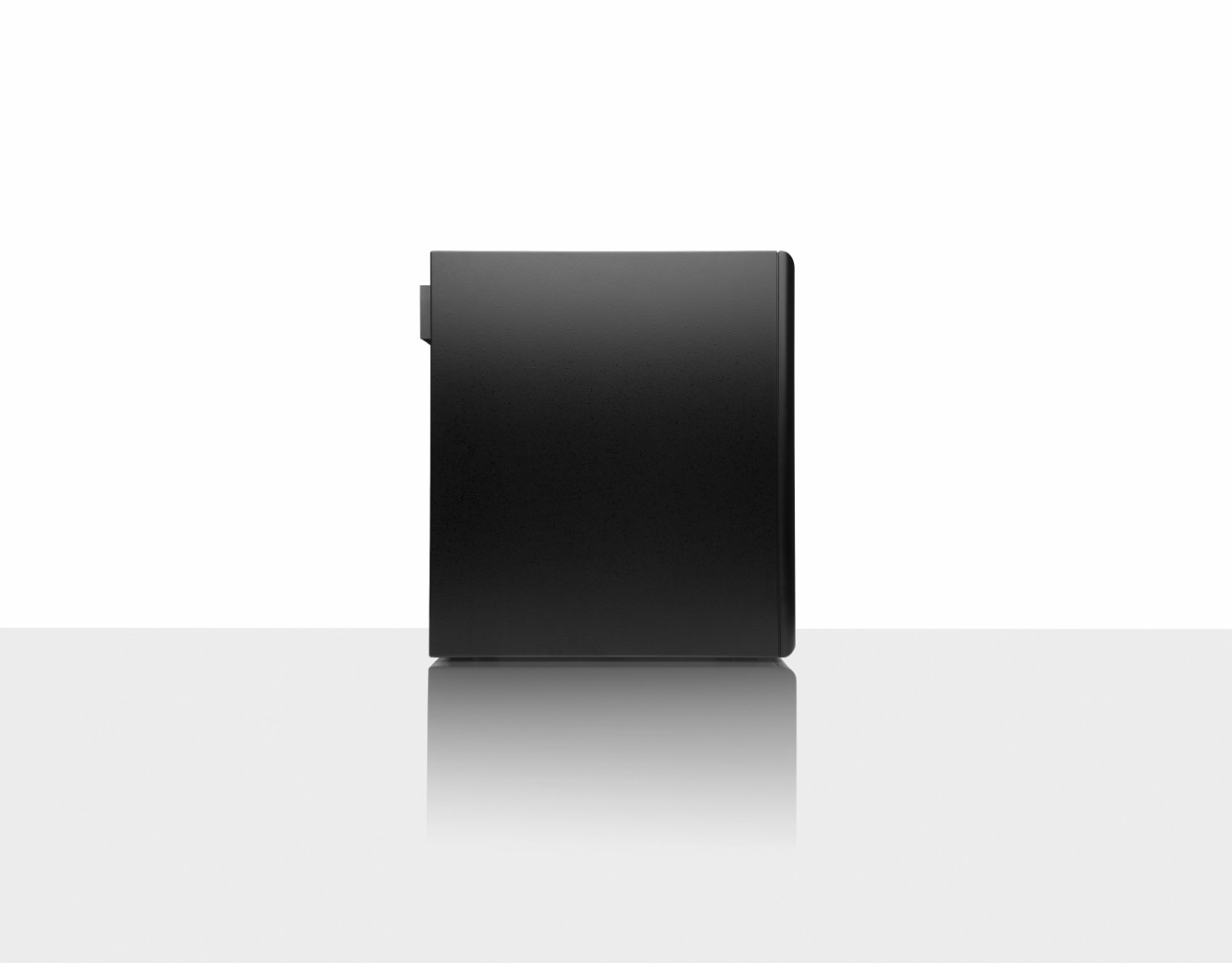

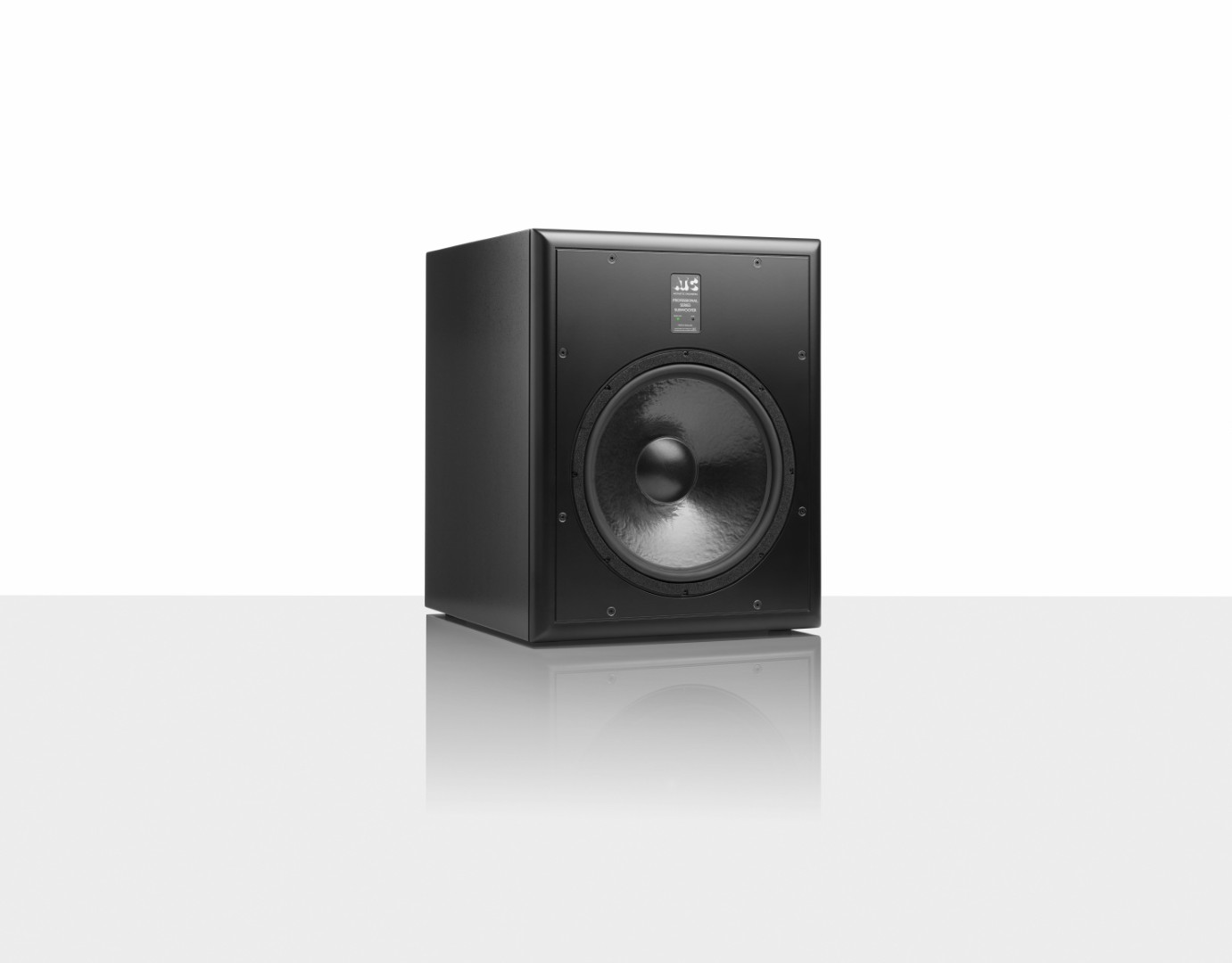

SCS120 Pro

15インチプロフェッショナルアクティブ・サブウーファー

クリックで拡大

15インチ/375mm プロフェッショナルアクティブ・サブウーファー

ATC SCS120 Proは、専用設計の15インチ（375mm）SS75-375SCサブウーファードライバーを搭載したアクティブ・サブウーファーです。高いダイナミックレンジにより、大型のミッドフィールドおよびメインモニターと組み合わせたスタジオでのクリティカルモニタリングに最適です。ステレオ、マルチチャンネルサラウンド、さらにDolby Atmosなどのイマーシブオーディオフォーマットまで、幅広いアプリケーションに対応します。

主な特徴

ATC製ハンドビルト高エクスカーション15インチ/375mm SS75-375SCサブウーファードライバー
高SPL、低カットオフ、低歪の優れたバランス
ATCディスクリートMOSFET Class A/Bパワーアンプ
ステレオバランス入力およびステレオ「リンク」バランス出力
レベル、ローパス周波数、位相のユーザーコントロール
フットスイッチによるリモートミューティング（ラッチ式、1/4インチ端子）
英国製ハンドビルド

内蔵アンプ仕様

300W

Class A/B MOSFET

8Ω

負荷インピーダンス

<0.003%

THD+N（@100Hz, 300W）

製品サイズ

638

高さ (mm)

498

幅 (mm)

568

奥行 (mm)

詳細を見る

技術仕様（SCS120 PRO）

アコースティック
使用ユニット	SS75-375SC 8 Ω（x1）
カットオフ周波数	20 Hz（-6 dB、半無響室、ローパスフィルタ @ 80 Hz）
ローパスフィルタ	50 Hz、65 Hz、80 Hz、320 Hz（-6 dB、4th order Linkwitz Riley）
最大音圧レベル	113 dB 連続 / 119 dB ピーク（IEC Weighted ピンクノイズ、1m、半無響室、ローパスフィルタ @ 80 Hz）
感度	85 dBC、ref. -17 dBu（1入力駆動、1m、ゲイン +6 dB、レベル 0 dB、ピンクノイズ、ローパスフィルタ @ 80 Hz）
エレクトロニクス
バランス入力	Female XLR（x2）、2番ホット
入力インピーダンス	約20 kΩ（差動）
入力CMRR	90 dB @ 200 Hz
入力感度	フルパワー時1.12 Vrms（1入力駆動、ゲイン 0 dB、レベル 0 dB）
ゲインコントロール	0、+6 dB、+10 dB
レベルコントロール	0 dBから-11 dBの範囲で1 dBステップの調整、ゲインスイッチを使用することでトータル21 dBの調整が可能
位相コントロール	0-180° ref. 入力
極性コントロール	In-Phase / Out-of-Phase ref. 入力
ローパスフィルタ	4th Order Linkwitz Riley
出力インピーダンス	約100 Ω（差動）
アンプ形式	Grounded Source MOSFETベースクラスA/B、対流冷却
出力	300 W（8 Ω）
THD+N	<0.003% / -90 dB、@ 100 Hz、300 W（8 Ω）、90 kHz帯域幅
周波数特性	<2 Hz（-3 dB）- 320 Hz（-6 dB、パネル制御LPフィルタにより設定）
リミッター	ATC Active FET瞬間ゲインリダクション、フロントパネルにアクティブリミッター表示
電子アンプ保護	アンプDCオフセットおよび過温度（両方ともリアパネルに表示）
消費電力	アイドル時 16 W / 60 VA、1/8パワー 170 W / 230 VA、フルパワー 500 W / 600 VA
主電源入力	220-230 V、115 V - 工場設定。パネルマーキングとラベルを確認してください
熱出力	アイドル時 47.8 BTU/hr、1/8パワー 458.9 BTU/hr、フルパワー 682.4 BTU/hr
その他	フットスイッチによるリモートミューティング（ラッチ式、1/4インチ/6.35mmジャック）
寸法
外形寸法（高さ x 幅 x 奥行き）	638 x 498 x 568（mm）※背面にヒートシンク分として+40 mm
重量	44.5 kg

SCS120iW Pro

ウォールマウント型 15インチアクティブ・サブウーファー

ATC SCS120iW Proは、ウォールマウント（ソフィットマウント）用に設計された15インチ/375mmアクティブ・サブウーファーです。ステレオ、マルチチャンネル、イマーシブオーディオアプリケーションにおいて、壁面設置のミッドフィールドおよびメインATCモニターとの理想的なパートナーとなります。

主な特徴

削減された奥行きとリモートマウントアンプを備えたウォールマウント（フラッシュマウント）キャビネットデザイン
ATC製ハンドビルト高エクスカーション15インチ/375mm SS75-375SCサブウーファードライバー
R1-300 7U/19インチリモートラックマウントアンプ
NL4スピーカーおよび5ピンXLR LEDケーブルによるアンプ-サブ接続（ケーブルは別売り、長さに応じた価格）
ステレオバランス入力およびステレオ「リンク」バランス出力
レベル、ローパス周波数、位相のユーザーコントロール
フットスイッチによるリモートミューティング（ラッチ式、1/4インチ端子）
英国製ハンドビルド

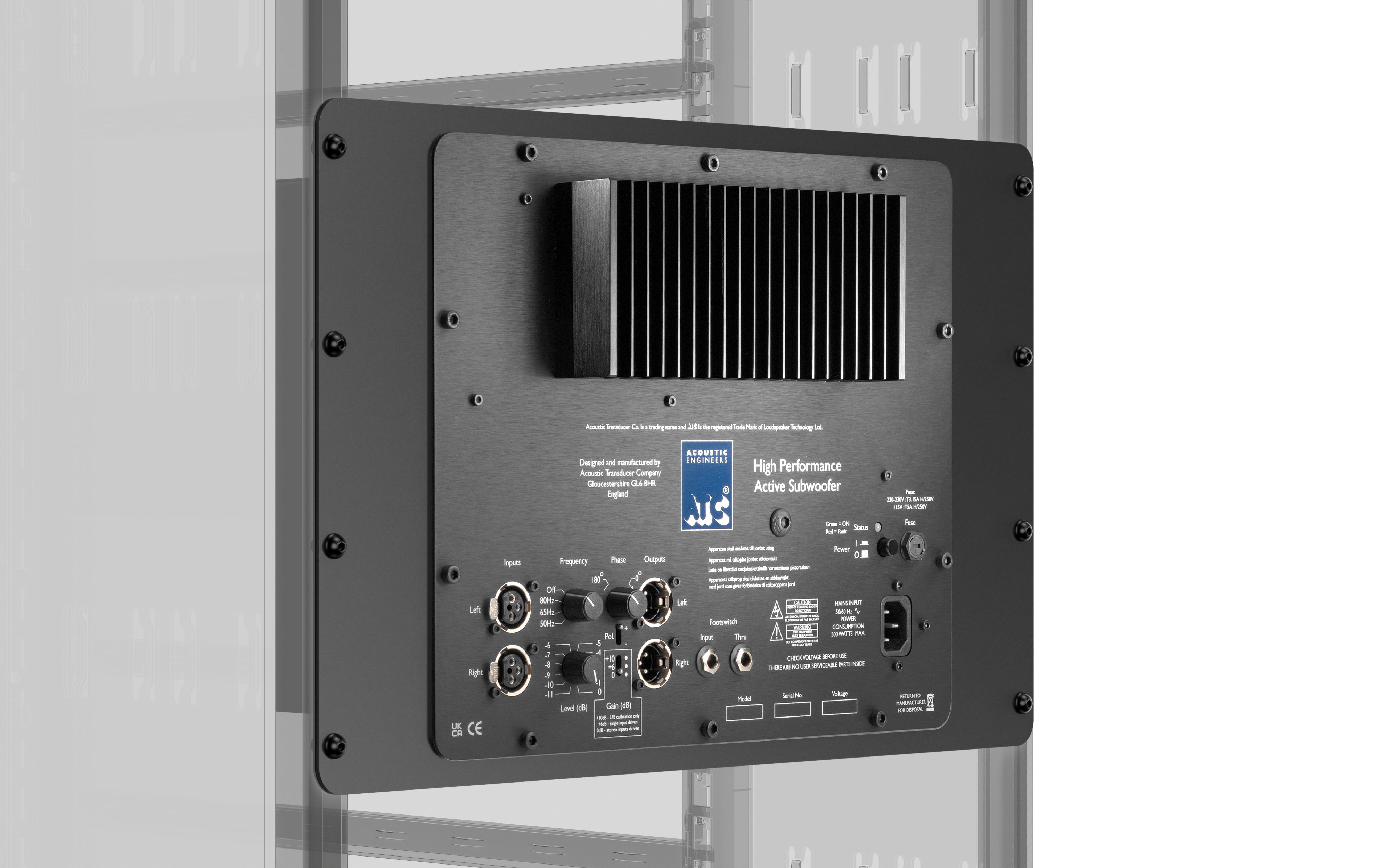

R1-300 アンプ

ウォールマウント用リモートアンプ

SCS120iW Proサブウーファー用の1チャンネル7U/19インチラックマウントアンプ。壁面またはラックへの設置に適しています。

R1-300 アンプ仕様

1チャンネル出力
7U/19インチラックマウント対応
壁面マウント対応
300W出力（8Ω）
Class A/B MOSFET設計
対流冷却

技術仕様（SCS120iW PRO）

アコースティック＆エレクトロニクス
アコースティックおよびエレクトロニクス仕様はSCS120 Proモデルと同一
寸法（サブウーファー）
外形寸法（高さ x 幅 x 奥行き）	630 x 498 x 518（mm）※ケーブルクリアランスのため背面に+25 mm以上の隙間が必要
重量	35.3 kg
寸法（R1-300アンプ）
外形寸法（高さ x 幅）	7U x 19インチ（ラックマウント）、奥行き 133 mm ※ケーブルクリアランスのため背面に+90 mm以上の隙間が必要
重量	12 kg
