40入力25バスのパワーを3Uラックに凝縮。16基のMIDASプリアンプを搭載し、iPadやPCからの完全遠隔操作に対応。

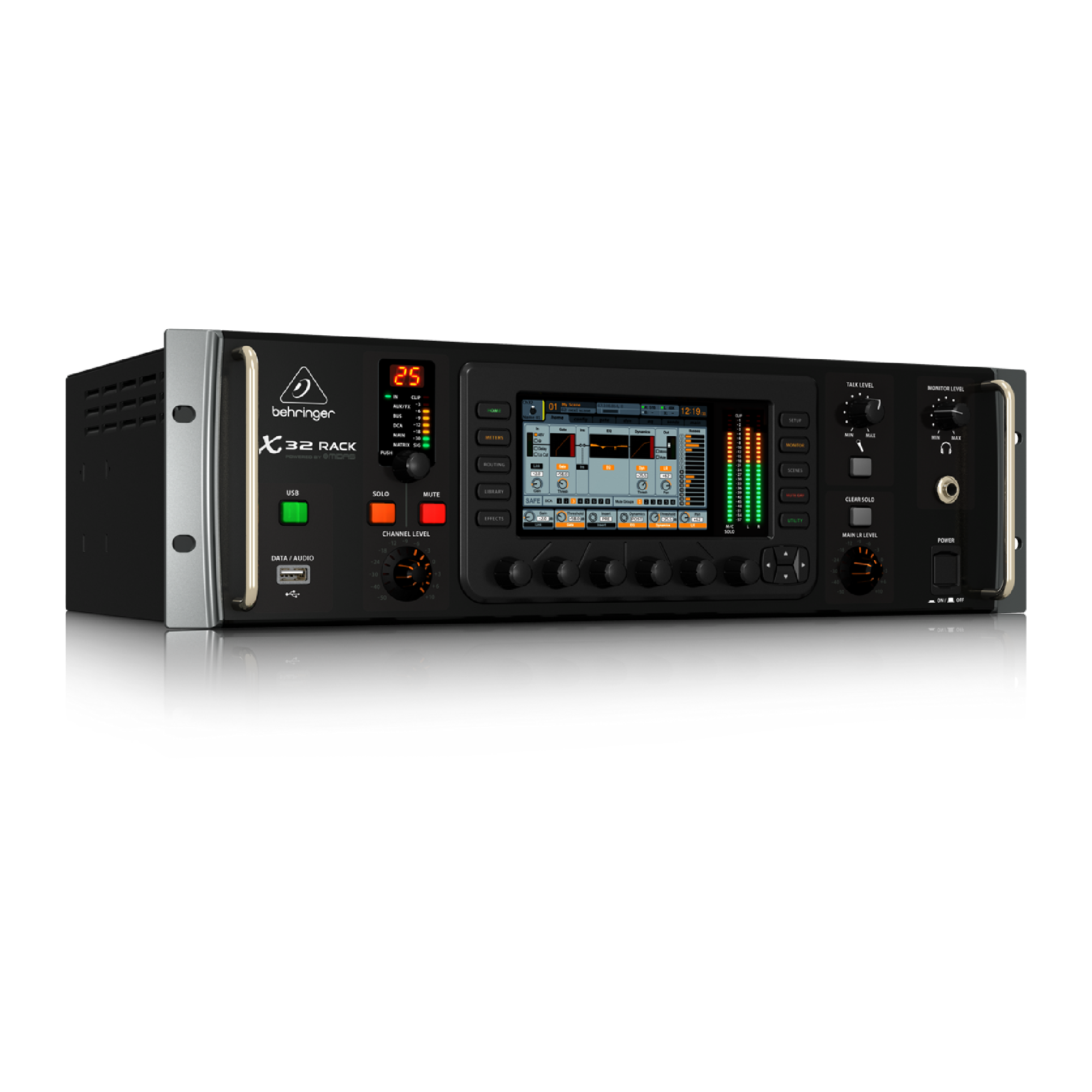

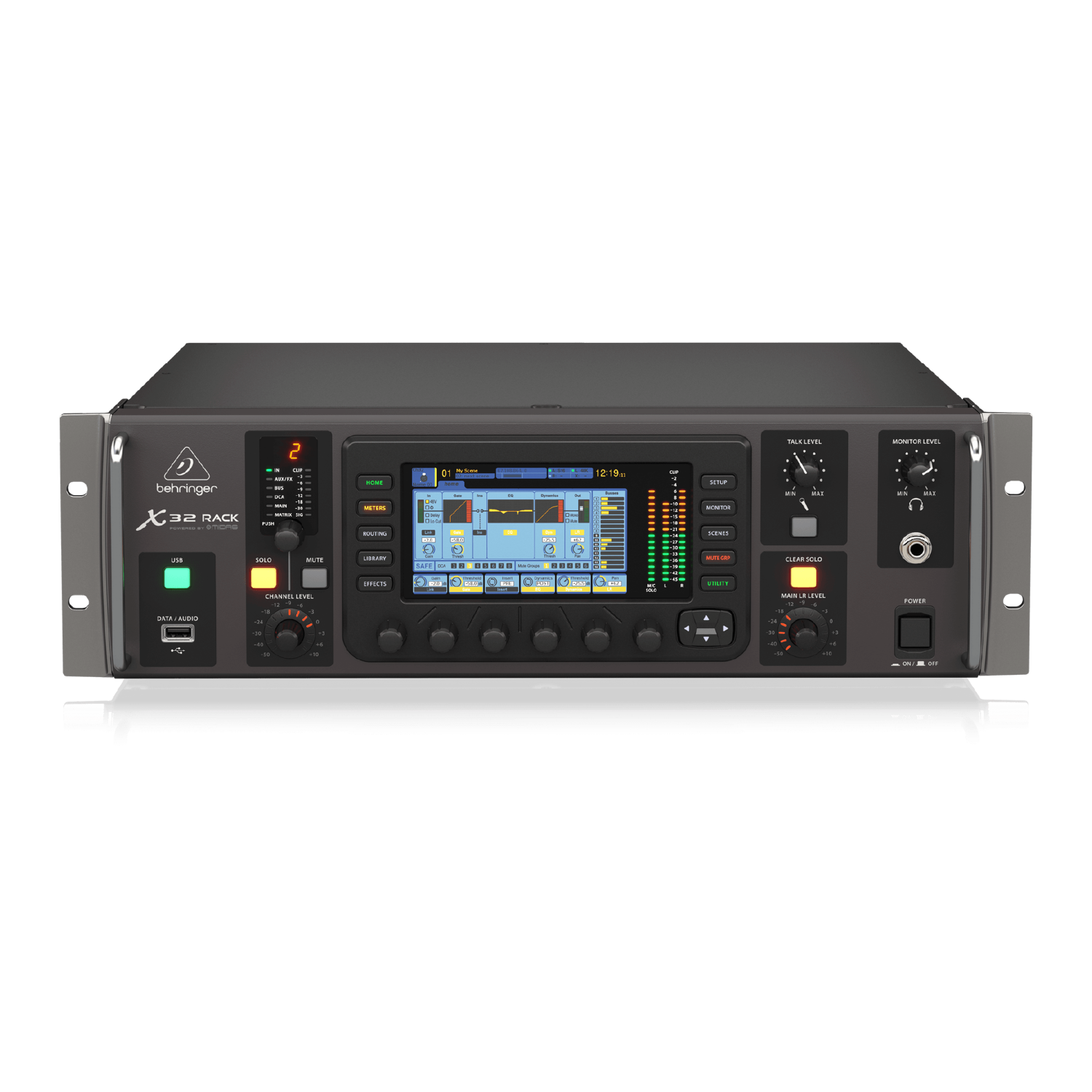

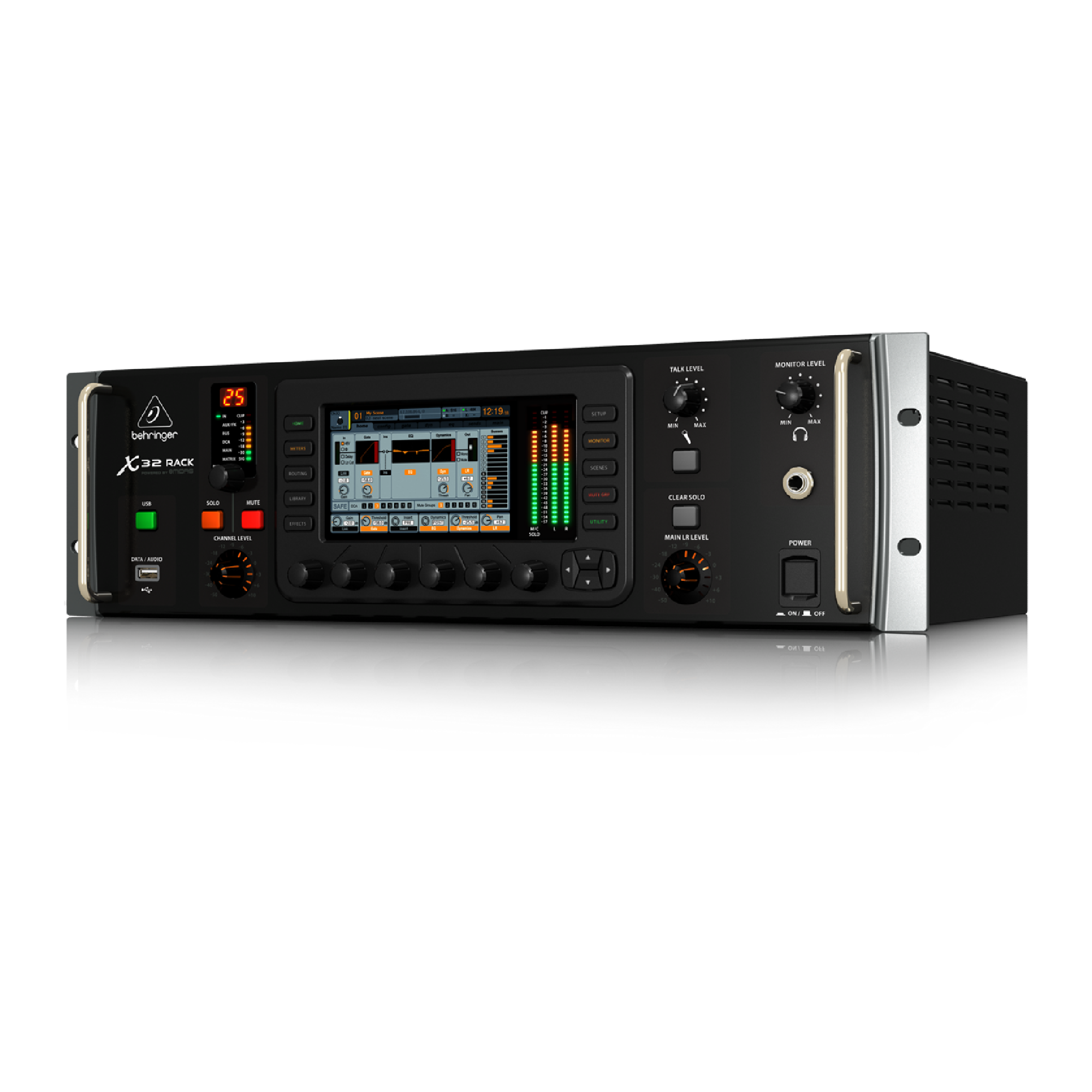

X32 RACKは、フラグシップモデルX32の驚異的な処理能力をそのままに、フェーダーを排して3Uラックマウントサイズに凝縮したデジタルミキサーです。MIDAS設計の16基のマイクプリアンプ、8系統のXLR出力を本体に備え、iPadやPC、スマートフォンによるワイヤレス・コントロールに最適化。ステージ上でのデジタルスネーク兼ミキサーとしての運用や、限られたスペースでの常設設備など、機動性とパワーが求められる現場で真価を発揮します。
| 処理系統 | 40入力チャンネル、25バス、8DCAグループ、6ミュートグループ |
|---|---|
| サンプリングレート | 44.1 / 48 kHz (24-bit AD/DA変換) |
| 内部演算 | 40-bit 浮動小数点 (オーバーロードなし、ゼロレイテンシー) |
| レイテンシー | 0.8 ms (Local In > Console > Local Out) |
| ネットワークレイテンシー | 1.1 ms (Stagebox In > Console > Stagebox Out via AES50) |
| マイク入力特性 | 周波数特性: 10Hz-22kHz, ダイナミックレンジ: 106dB, CMRR: 70dB(20dB Gain) |

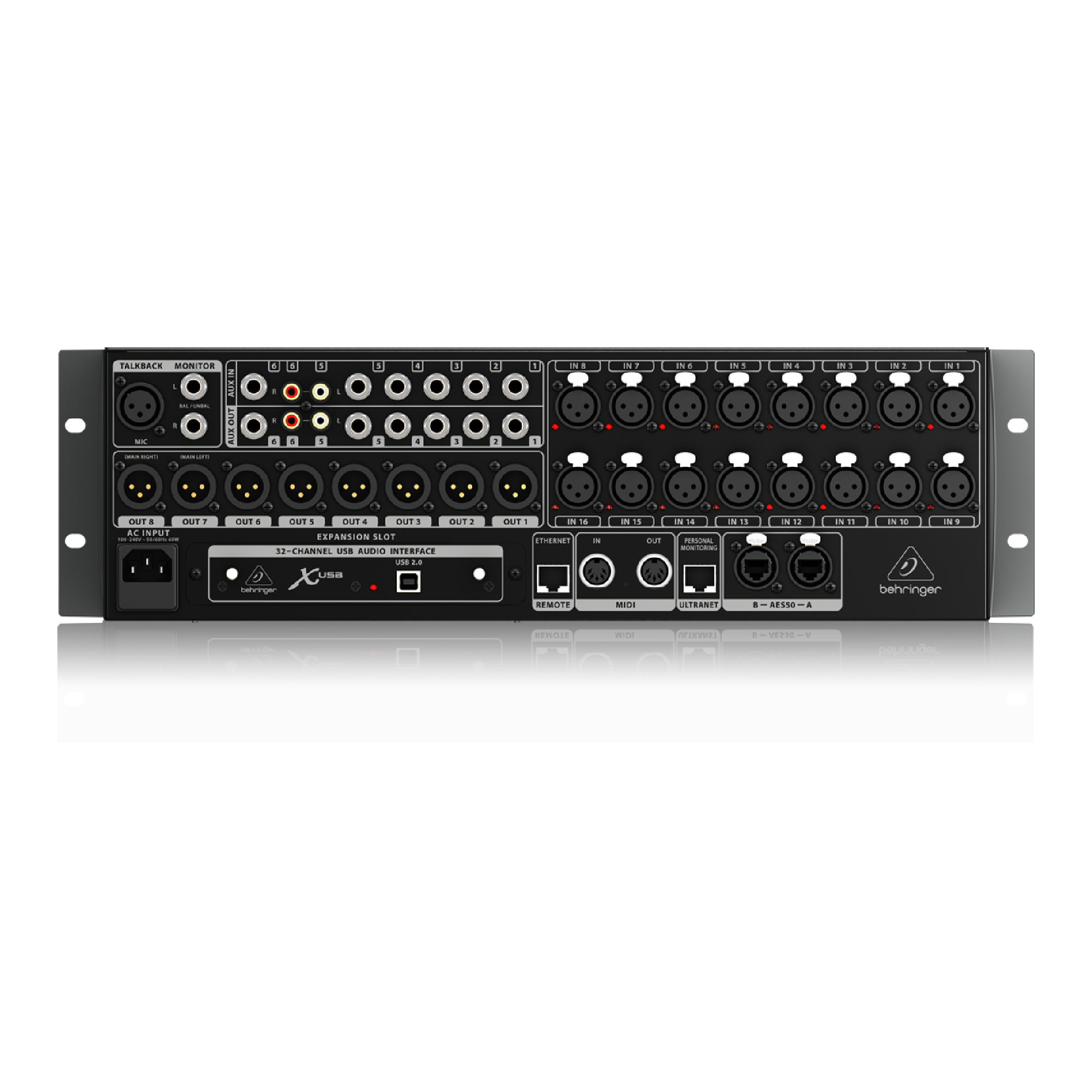

| 入力端子 | XLRマイク/ライン入力×16, AUX入力(TRS)×6, RCA入力×2, トークバック(XLR)×1 |
| 出力端子 | XLR出力×8, AUX出力(TRS)×6, RCA出力×2, モニター(TRS)×2, 1/4"ヘッドホン×1 |
| デジタル接続 | AES50ポート×2, Ultranet(P-16)×1, MIDI IN/OUT, Ethernet(RJ45)×1 |
| 拡張スロット | X-USBカード(最大32ch USBオーディオ入出力) |
| メインディスプレイ | 5インチ 800 x 480、262kカラー TFT LCD |
| メインメーター | 18セグメントLED (-45 dB to Clip) |
| エフェクトエンジン | 8系統 (真のステレオ), 60種類以上の高品位アルゴリズム |
| 全高調波歪(THD) | < 0.006% (20dB Gain, 0dBu Out) |
| 電源仕様 | 100-240V (50/60 Hz) オートレンジスイッチング電源 |
| 消費電力 | 60 W |
| 寸法 (H x W x D) | 132 x 483 x 287 mm (3Uサイズ) |
| 重量 | 6.5 kg |
| 付属品 | ラックマウント金具、電源コード |
| 対応ソフトウェア | X32 Edit |
製造元メーカーであるEmpower Tribe社では、環境負荷の低減を目指すサステナブルな取り組み「Green Tribe」プロジェクトを推進しております。これに伴い、BEHRINGER製品につきましても、環境への配慮を目的とした「エコパッケージ」へ順次切り替えを行っております。
日本語マニュアルについて
本製品の日本語マニュアルは、弊社正規取扱品をご購入いただいたお客様向けの無償サポートとしてご提供しております。
ご希望の方は、ご購入日・ご購入店舗が確認できる購入証明書と製品のシリアルナンバーをご用意のうえ、お問い合わせフォームよりご連絡ください。
| 製品名 | 種別 | バージョン | 対応デバイス | |
|---|---|---|---|---|
| LiveSessions | ソフトウェア | 1.2.0 | macOS | ダウンロード LiveSessions-1.2.0_macOS.zip |
| LiveSessions | ソフトウェア | 1.2.0 | Windows | ダウンロード LiveSessions-1.2.0_Windows.zip |
| X32 USB Driver | USBドライバー | 5.72.0 | Windows 10 / 11 | ダウンロード BEHRINGER_X-USB_v5.72.0_2024-12-04_setup.zip |
| X32 RACK | クイックスタートガイド | — | — | ダウンロード X32_RACK_クイックスタートガイド.pdf |
| X32 RACK | ファームウェア | 4.13 | — | ダウンロード X32_Firmware_4.13.zip |
| X32-Edit | ソフトウェア | 4.4.1 | macOS 11以上 | ダウンロード X32-Edit_MAC_4.4.1.zip |
| X32-Edit | ソフトウェア | 4.4 | Windows 10以上 | ダウンロード X32-Edit_PC_4.4.zip |
内部のDSP処理能力(40入力/25バス、8ステレオFX)や32×32 USBオーディオインターフェース機能は共通です。フルサイズの「X32」(25フェーダー/32マイク入力)に対し、「X32 COMPACT」「X32 PRODUCER」はフェーダー数と入出力数を抑えた省スペースモデル、「X32 RACK」は操作サーフェスを省略したラックマウント専用モデルとなります。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
多くのBehringerオーディオ機器はUSB Audio Class準拠のクラスコンプライアント設計のため、macOS環境ではCoreAudioによりドライバー不要で動作します。Windows環境でも標準オーディオとして認識されますが、DAW等で低レイテンシーなマルチトラック録音・再生を行う場合は専用ASIOドライバー(提供モデル)または汎用ASIOドライバー(ASIO4ALL)の導入を推奨します。
対象製品:UCA202、UCA222、UFO202、UM2、UMC22、UMC202HD、UMC204HD、UMC404HD、UMC1820、302USB、502S、802S、1002SFX、1202SFX、XR18、X18、X32、X32 COMPACT、X32 PRODUCER、X32 RACK、WING、WING-BK、WING COMPACT、WING RACK
各シリーズ専用のリモートコントロールアプリケーションが提供されています。
・WINGシリーズ:「WING Edit」(PC)、「WING Copilot」「WING Q」(スマホ/タブレット)
・X32シリーズ:「X32-Edit」(PC)、「X32-Mix」(iPad)
・X AIRシリーズ:「X AIR EDIT」(PC)、「X AIR for iPad / Android」(タブレット)
※ミキサー本体のファームウェアとアプリのバージョンを適合させてご使用ください。
対象製品:WING、WING-BK、WING COMPACT、WING RACK、X32、X32 COMPACT、X32 PRODUCER、X32 RACK、XR18、X18、XR16、XR12
接続時に表示される同期設定です。「Console -> PC」を選択するとX32本体の現在の設定がPC側に読み込まれます。「PC -> Console」を選択すると、PC上のX32-Editで事前作成・保持していた設定がX32本体へ上書き転送されます。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
・X32シリーズ:最新ファイルをFAT32形式のUSBメモリのルート階層に保存し、本体電源オフの状態でUSB端子に挿入して電源を入れると自動更新されます。
・X AIRシリーズ:PC用ソフト「X AIR EDIT」のSetup > Connection画面からアップデートファイルを選択して実行します。
・WINGシリーズ:FAT32のUSBメモリに保存してSETUP > GENERAL > UPDATEから実行するか、PCとUSB接続して「WING OS」ドライブ経由で更新します。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK、XR18、X18、XR16、XR12、WING、WING-BK、WING COMPACT、WING RACK
X-TOUCHシリーズ、X32シリーズ、WINGシリーズはMackie Control(MCU)およびHUIプロトコルに対応しており、DAWのフェーダー、パン、トランスポート等をフィジカルに操作可能です。DAW側のコントロールサーフェス設定で該当プロトコルを選択してご使用ください。
対象製品:X-TOUCH、X-TOUCH COMPACT、X-TOUCH ONE、X-TOUCH EXTENDER、X-TOUCH MINI、X32、X32 COMPACT、X32 PRODUCER、X32 RACK、WING、WING-BK、WING COMPACT、WING RACK
可能です。SETUP画面の「card」タブにて、PCの処理能力や運用目的に応じて「32in/32out」「16in/16out」「32in/8out」「8in/32out」の中から構成を選択できます。16in/16outモードに設定するとPCへの負荷を軽減できるほか、レイテンシーゼロでのオーバーダビング設定にも役立ちます。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
アプリを使用せずにシーンを切り替える場合は、MIDI(DIN端子またはUSB)経由でのコントロールとなります。RS-232C/RS-422などのシリアル制御には対応していません。なお、サードパーティ製のOSCプロトコルによるコントロールも可能ですが、弊社およびメーカーのサポート対象外となります。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
必ずシールド付きCAT5e以上(STP)のLANケーブルを使用し、端子は堅牢なEtherCON(イーサコン)で終端されたものをご使用ください。シールドなし(UTP)ケーブルを使用すると、静電気や外来ノイズによる音切れ、接続切断の原因となります。AES50の最大長は100m以内です(WINGでは80m以下を推奨)。
・ULTRANET端子搭載機種:X32シリーズ、XR18、X18、P16-M、P16-HQ、P16-D、P16-I、SC16-I など
・AES50端子搭載機種:X32シリーズ、WINGシリーズ、S16、S32、SD16、SD8 など
※WINGシリーズにはULTRANET端子は搭載されていません。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK、XR18、X18、WING、WING-BK、WING COMPACT、WING RACK、S16、S32、SD16、SD8、P16-M、P16-D
演奏者が手元で16chの個別ミックスを行えるモニターシステムです。X32各モデルやXR18、X18のULTRANET端子から、P16-M/P16-HQ(パーソナルミキサー)へLANケーブル1本で伝送します。複数台のP16-M/P16-HQへ信号と電源を分配する場合はP16-Dを使用し、アナログ卓からの入力にはSC16-Iを使用します。なお、WINGシリーズにはULTRANET端子は搭載されていません。
対象製品:P16-M、P16-HQ、P16-D、P16-I、SC16-I、X32、X32 COMPACT、X32 PRODUCER、X32 RACK、XR18、X18
Sends on Faderボタンを押すと、入力フェーダーが選択中のミックスバスへの送り量(センドレベル)に切り替わります。特定の演奏者のモニターミックスを作成する際や、エフェクトへの送り量を調整する際に直感的なバランス調整が可能です。ボタンを1秒以上長押しすると点灯状態を維持できます。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
メインLRやミックスバスの音声をまとめて受け取り、別系統のスピーカーへ送る機能です。客席後方のディレイタワースピーカーへのタイムアラインメントディレイ付加(音の到達時間を揃える)や、別室への音声送出、6バンドPEQを使ったサブウーファーとフルレンジのクロスオーバー帯域分割などに活用されます。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
サブグループは複数のチャンネル音声を実際に1つのバスにまとめてエフェクトやコンプを一括処理できます。一方、DCAグループは音声をミックスせず、割り当てられた複数チャンネルのフェーダー音量をデジタル制御で一括コントロールする機能です(ドラムキットやコーラス隊のバランスを保ったまま全体の音量を上下させる用途に最適です)。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
はい、2台のX32をAES50で接続し、SETUP画面の「preamps」タブで「HA Gain Split」を有効にすることで、アナログヘッドアンプの物理ゲインを固定し、各卓で独立したデジタルトリム(±12dB)によるレベル調整が可能になります。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
USBメモリはFAT形式(FAT16/FAT32)でフォーマットされている必要があります。ファイルシステムの制約上、1ファイルの最大サイズは2GB(ステレオ録音で約3時間分)となります。転送速度の遅いメモリではエラーが発生する可能性があるため、本番前に必ずテスト録音を行ってください。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
ステレオエフェクトエンジンを8系統搭載しています。FX1〜4はリバーブやディレイなどのセンド/リターンエフェクトおよびインサートエフェクトの両方で使用でき、FX5〜8はグラフィックEQやコンプレッサーなどのインサート専用として機能します。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
会議やパネルディスカッションで複数のマイクを使用する際、発言していないマイクのゲインを自動減衰させ、発言者の音声をクリアに届ける機能です。ハウリングや周囲の暗騒音、マイク同士の位相干渉(音の回り込み)を大幅に抑制します。
対象製品:X18、XR18、XR16、XR12、X32、X32 COMPACT、X32 PRODUCER、X32 RACK、WING、WING-BK、WING COMPACT、WING RACK
以下をご確認ください。①ミキサー本体と操作端末が同一のネットワーク(同一Wi-Fiルーター等)に接続されているか。②本体のIPアドレス設定(DHCPまたは静的IP)が正しく端末側に入力されているか。③本体ファームウェアとアプリのバージョンが適合しているか。④PCのファイアウォールやセキュリティソフトが通信をブロックしていないか。
対象製品:WING、WING-BK、WING COMPACT、WING RACK、X32、X32 COMPACT、X32 PRODUCER、X32 RACK、XR18、X18、XR16、XR12
誤操作防止用のコンソールロックが有効になっています。メインディスプレイ右横にある「HOME」ボタンを約3秒間長押しすることで、ロックを解除できます。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
クロック同期の不整合が発生しています。SETUP画面の「global」タブを開き、サンプリングレート(44.1kHz / 48kHz)および同期ソース(Internal、AES50A、AES50B等)が接続先機器と一致しているか確認してください。また、シールド付きCAT5eケーブル(STP)が正しく接続されているかもご確認ください。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
SETUP>Cardタブで32in/32outに設定されているかをご確認ください。本体側の設定が正しい場合は、DAWやドライバー側の入出力設定(有効にするチャンネル数)をご確認ください。設定変更後は、DAWとX32を再起動してからお試しください。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
ミュートグループは個別チャンネル自体のMUTEスイッチ設定を上書きしません。チャンネル単体でMUTEがオンになっていないかご確認ください。X32やWINGでは設定(Preferences)によりミュート動作(Soft Mute / Hard Mute等)をカスタマイズ可能です。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK、WING、WING-BK、WING COMPACT、WING RACK
ソロモードが「SIP(Solo In Place)」に設定されている可能性があります。SIPはソロにしたチャンネル以外をミュートするためメイン出力にも影響します。ライブSR環境ではSETUP内のSOLO設定にて、メイン出力に影響しない「AFL」「PFL」または「LIVE」モードを選択してご使用ください。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK、WING、WING-BK、WING COMPACT、WING RACK
音声をリアルタイムで100バンドの周波数成分に分解して視覚表示する音響解析機能です。チャンネルEQや31バンドGEQの操作画面上に重ねて表示でき、ハウリングを起こしている特定周波数の特定やピーク成分の確認に役立ちます。バーグラフ表示とスペクトログラフ表示を切り替え可能です。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK、X18、XR18、XR16、XR12
SCENES画面の「parameter safe」タブ(パラメータ単位の除外設定)や「channel safe」タブ(チャンネル単位の除外設定)を使用します。シーンを切り替えてもマイクプリアンプゲインや特定のボーカルチャンネル設定を保持したまま運用できます。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
シーンは内部メモリに保存されるため、長時間電源が供給されない状態でも通常は消えることはありません。ただし、落雷などで過大な電流が流れた場合は、内部メモリの破損や本体の故障につながるおそれがあります。重要な現場ではUPS(無停電電源装置)のご使用と、USBメモリへの定期的なバックアップをおすすめします。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
X32はMackie HUIプロトコル準拠のコントロールサーフェスとして利用できるため、基本的にはOSやDAWのバージョンに依存せず、DAW側がHUIに対応していればご利用いただけます。なお、フィジカルコントローラー機能のみが必要な場合は、専用のX-TOUCHシリーズがおすすめです。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK、X-TOUCH
X32は設定変更を内部フラッシュメモリへ自動保存しますが、保存完了前に電源を切るとデータ破損の原因となります。電源を切る際はSETUP画面の「global」タブで「Shutdown」を選択・実行し、画面にシャットダウン完了メッセージが表示されてから本体背面の電源スイッチをオフにしてください。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
いいえ、本体背面や底面の冷却ファン開口部は絶対に塞がないでください。内部に熱がこもると故障や誤動作の原因となりますので、ラックケース設置時も周囲に十分な通気・放熱スペースを確保してください。
対象製品:X32、X32 COMPACT、X32 PRODUCER、X32 RACK
X32シリーズの日本語マニュアルは、弊社正規取扱品をご購入いただいたお客様向けの無償サポートとしてご提供しております。ご購入日・ご購入店舗が確認できる購入証明書と本体シリアルナンバーをご用意のうえ、お問い合わせフォームよりご請求ください。
対象製品:X32, X32 COMPACT, X32 Producer, X32 RACK
