ステージボックス
SD8
8入力8出力、MIDAS設計プリアンプ搭載。AES50ポートと2系統のULTRANETポートを備えたデジタル・ステージボックス

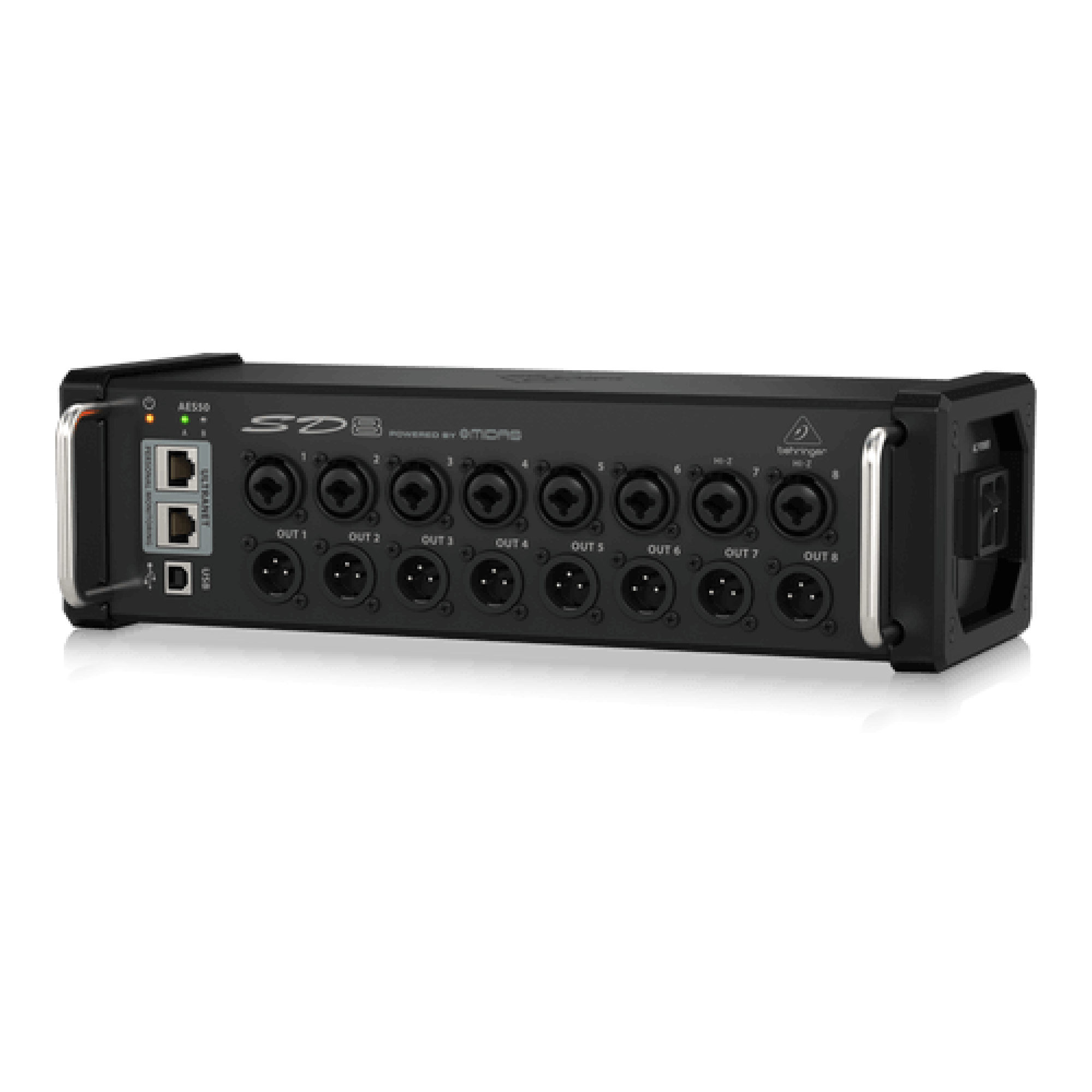

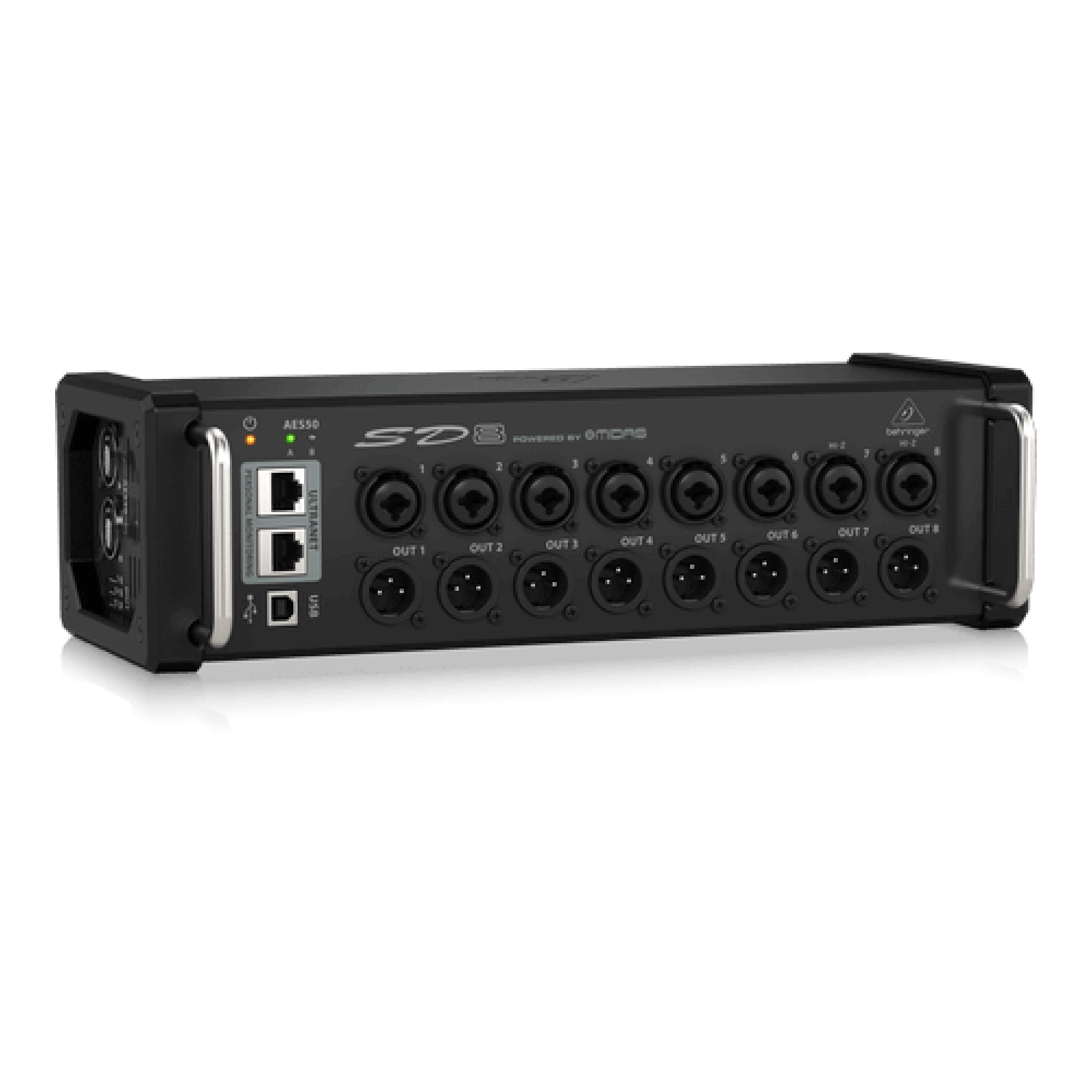

SD8は、X32シリーズなどのデジタルミキサーとAES50ネットワークを介して接続する、8入力8出力のデジタル・ステージボックスです。MIDAS設計の高品位なマイクプリアンプを8基搭載。P16パーソナルモニターシステム用のULTRANETポートを2系統装備しており、接続したP16-Mへ信号だけでなく電源の供給も可能です。非常にコンパクトな筐体に保護バンパーを備え、小規模なPAシステムやドラム周りなどの特定セクション用入出力として最適です。
製品の特長
- 8系統のMIDAS設計プログラマブル・マイクプリアンプを搭載し、ハイエンドな音響性能を提供
- 8系統のバランス仕様XLRライン出力を装備
- Klark TeknikのAES50 SuperMACネットワーク技術により、超低ジッターおよび低レイテンシーを実現
- 2系統のULTRANETポートにより、P16-Mモニターミキサー等へ信号伝送が可能

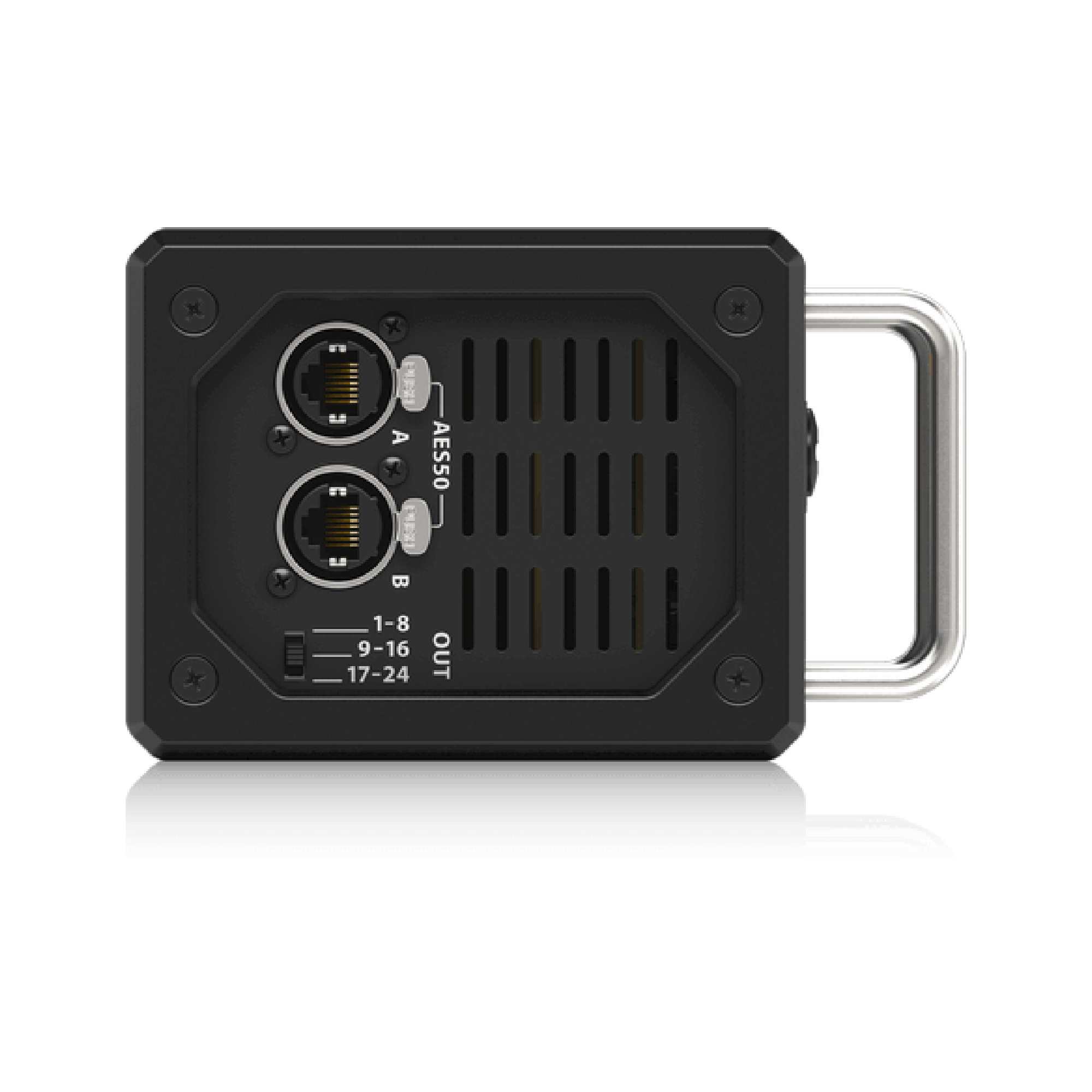

- AES50ポートを2基装備。ルーターなしで複数のステージボックスをデイジーチェーン接続し、入出力を拡張可能
- CAT-5eケーブル1本で最大100mのデジタル伝送に対応
- USB端子を装備し、PC経由でシステムのファームウェアアップデートが可能

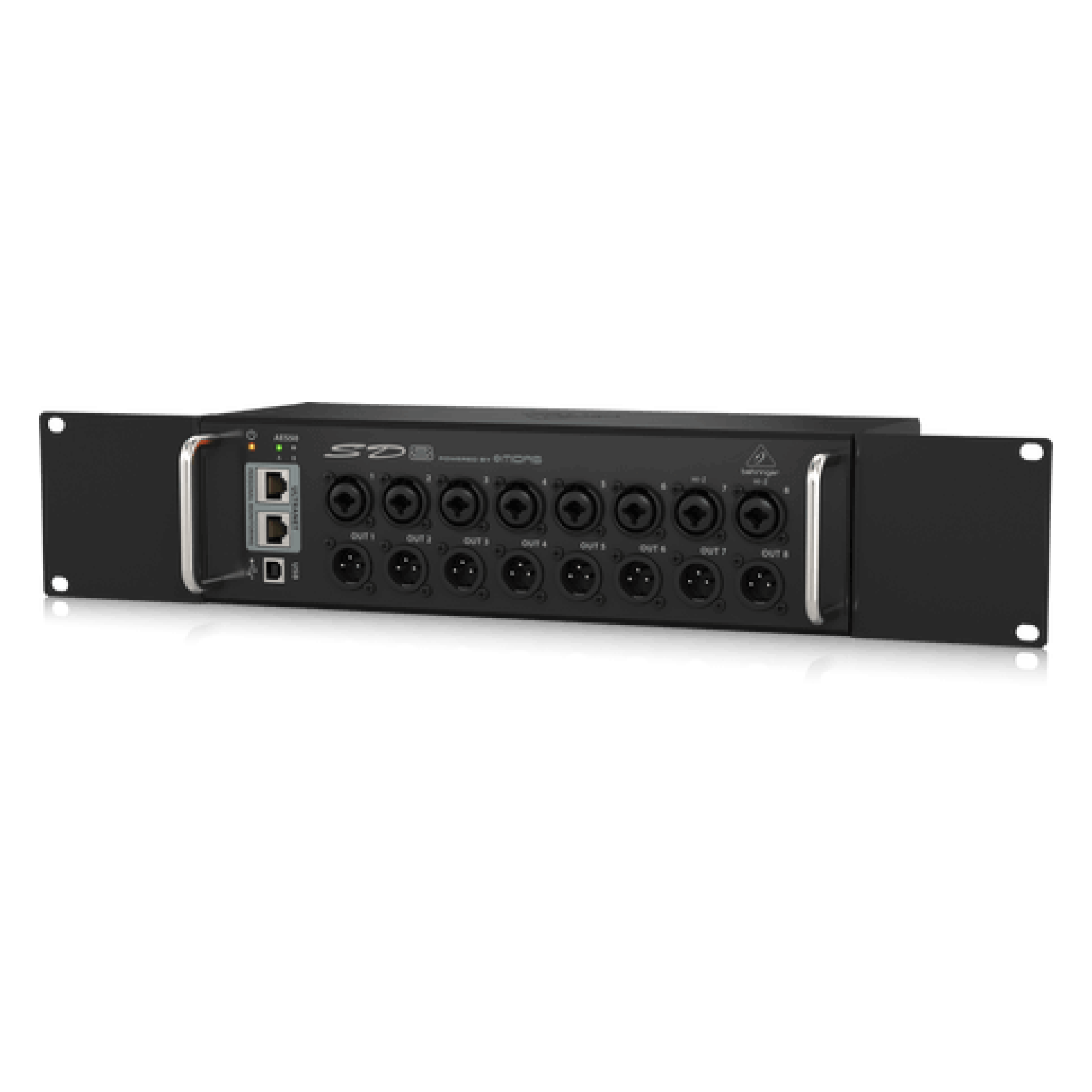

- ラックマウント金具付属
主要スペック
| 入出力チャンネル | 8入力、8出力 |
|---|---|
| ネットワーク | AES50 (Klark Teknik SuperMAC準拠) ×2 |
| ULTRANET出力 | 2系統 (RJ45、P16-M等へのバスパワー供給対応) |
| マイクプリアンプ | MIDAS設計プログラマブル・プリアンプ ×8 |
| AD/DA変換 | 24-bit @ 44.1 / 48 kHz (Cirrus Logic CS5368 / CS4385) |
| ネットワークレイテンシー | 1.1 ms (SD8 In > Console > SD8 Out) |
| 入力端子 | XLR/TRSコンボ(マイク/ライン) ×8 |
| 出力端子 | XLR(ライン出力) ×8 (バランス、低インピーダンス) |
| 最大入力レベル | XLR: +23 dBu / TRS: +21 dBu |
| 最大出力レベル | XLR: +21 dBu |
| 周波数特性 | 10 Hz ～ 22 kHz (+0/-1 dB @ 48 kHz) |
| ダイナミックレンジ | 105 dB (Analog In to Analog Out) |
| THD+N | 0.005% 以下 (20 dB gain, 0 dBu output) |
| マイク等価入力ノイズ | -128 dBu (A-weighted, 入力ショート) |
| CMRR | 60 dB以上 (20 dB gain) / 65 dB以上 (40 dB gain) |

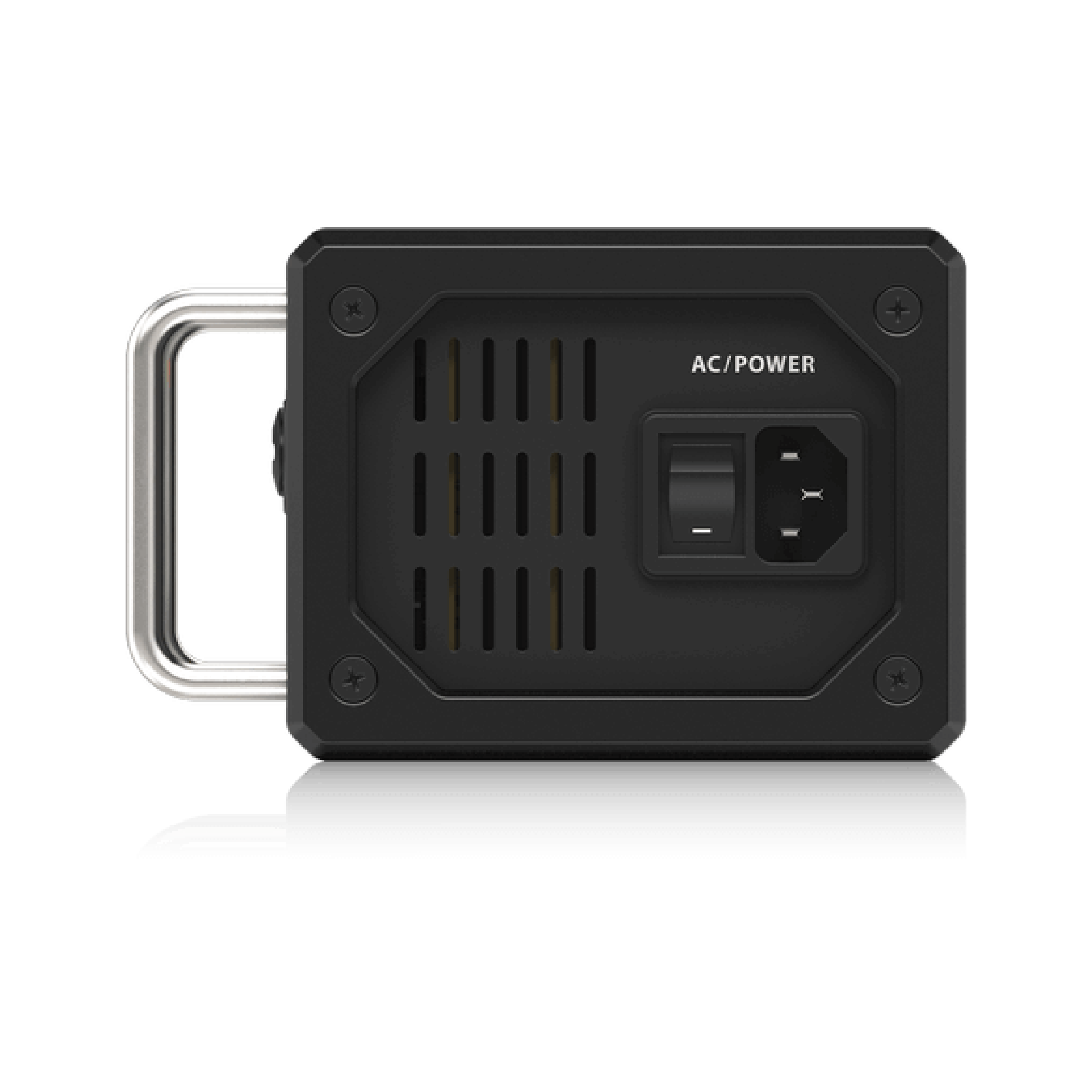

| 電源仕様 | 100-240 V (50/60 Hz) オートレンジ |
| 消費電力 | 35 W |
| 寸法 (W x H x D) | 333 x 149 x 95 mm |
| 重量 | 2.5 kg |
| 付属品 | ラックマウント金具、電源コード |
🌿
