ステージボックス
SD16
16入力8出力、MIDAS設計プリアンプ搭載。4系統のULTRANETポートを備えた多機能デジタル・ステージボックス

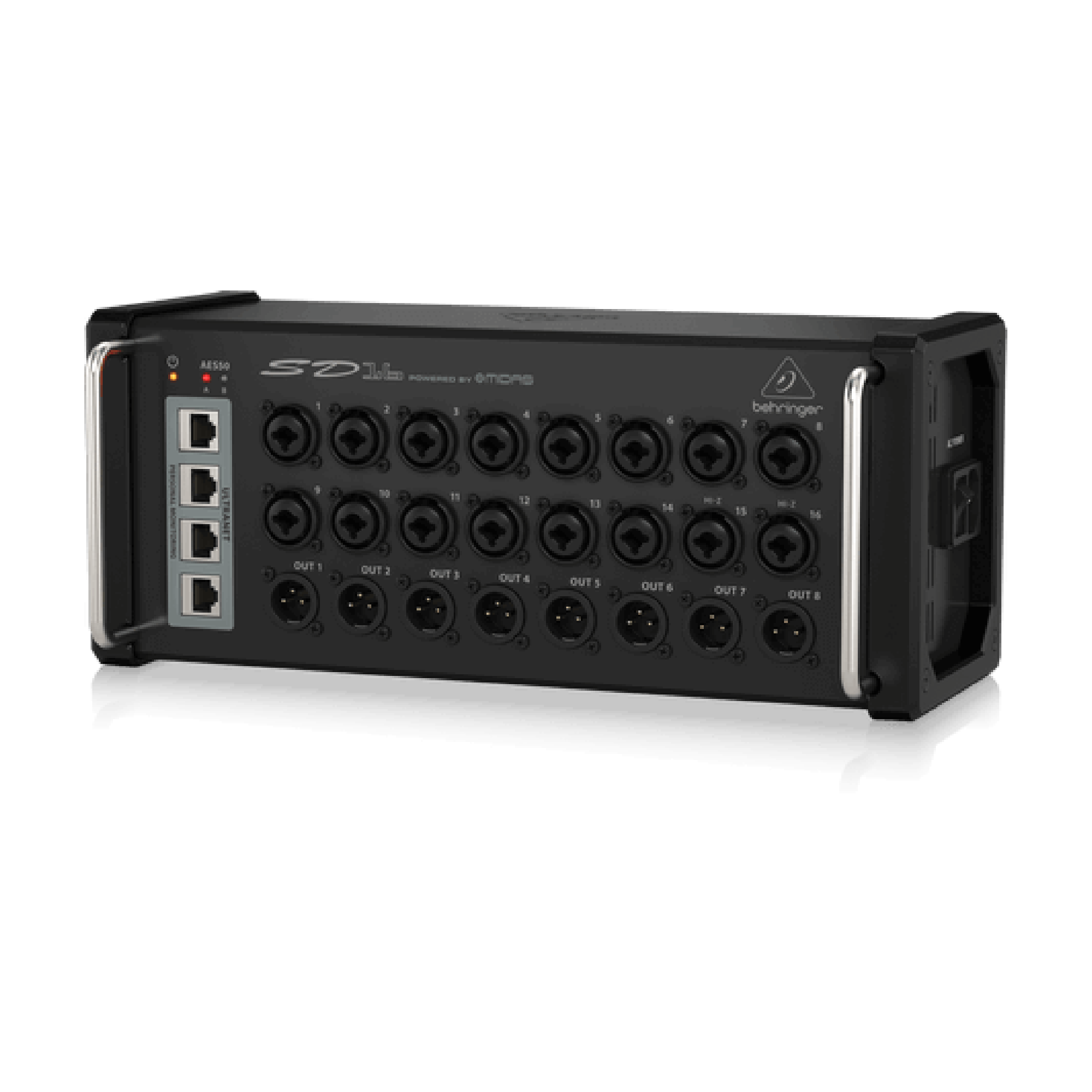

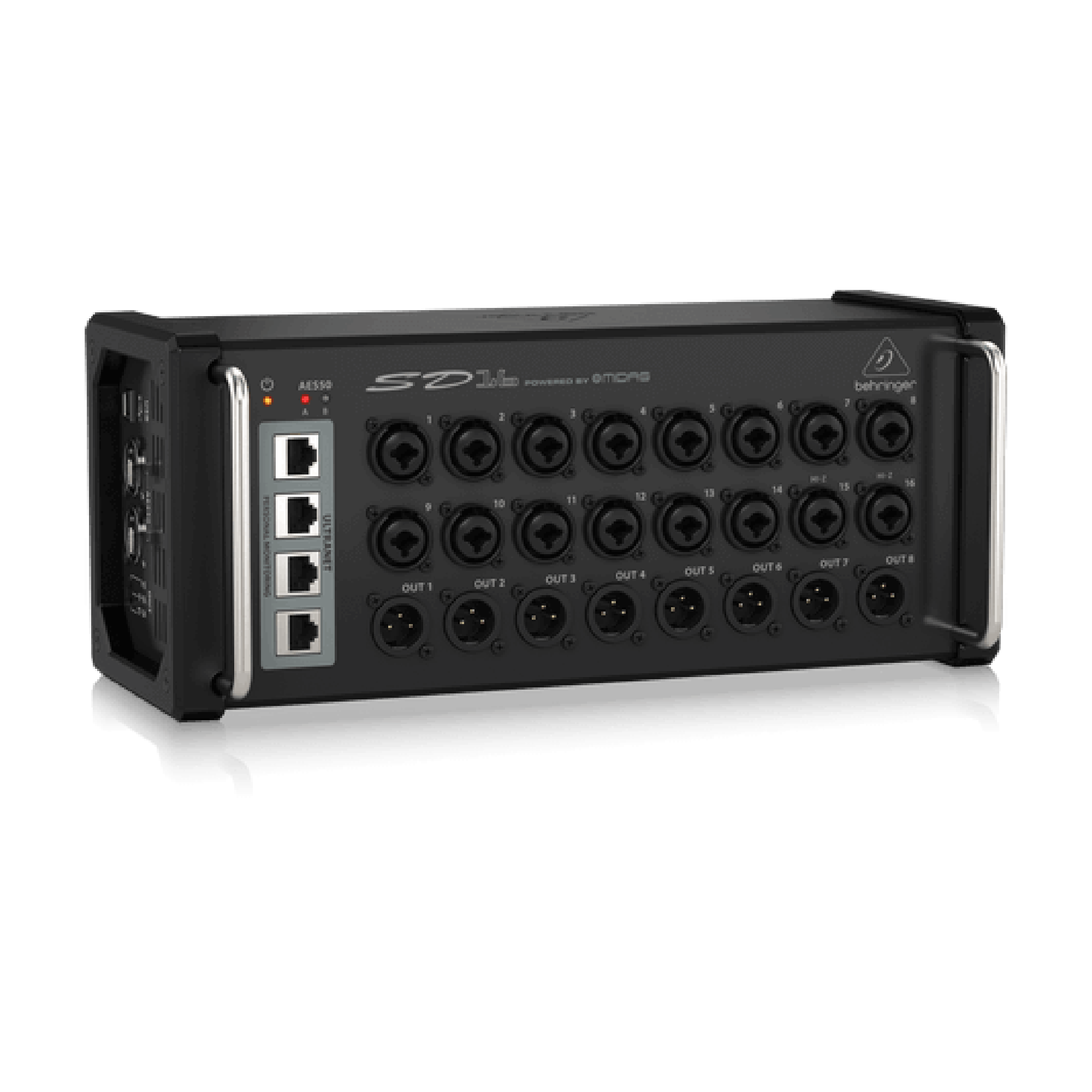

SD16は、X32シリーズなどのデジタルミキサーとAES50ネットワークを介して接続する、16入力8出力のデジタル・ステージボックスです。MIDAS設計の高品位なマイクプリアンプを16基搭載。最大の特徴として、P16パーソナルモニターシステム用のULTRANETポートを4系統装備しており、ステージ上での電源供給を含む柔軟なモニタリング環境を構築可能です。頑丈な筐体に保護バンパーを備え、ツアーや固定設備において高い信頼性を提供します。
製品の特長
- 16系統のMIDAS設計プログラマブル・マイクプリアンプを搭載し、高品位なオーディオ性能を実現
- 8系統のバランス仕様XLRライン出力を装備
- 超低レイテンシー、低ジッターでデジタル伝送を行うKLARK TEKNIK AES50 SuperMACネットワークを採用
- 4系統のULTRANETポートを内蔵し、P16-Mモニターミキサー等へ信号伝送可能

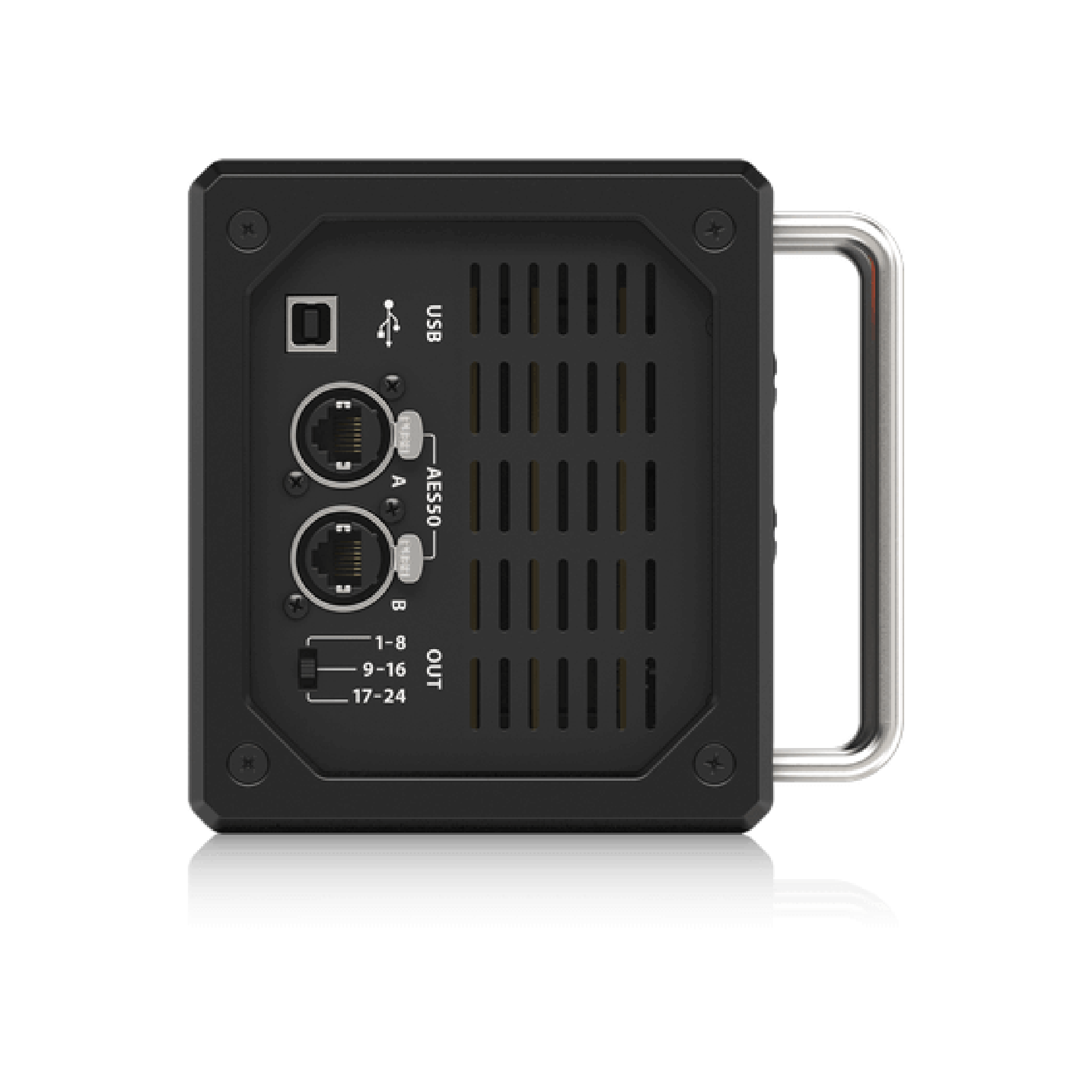

- 2系統のAES50ポートを装備し、複数のステージボックスをデイジーチェーンで拡張可能
- CAT-5eケーブル1本で最大100mの長距離伝送に対応

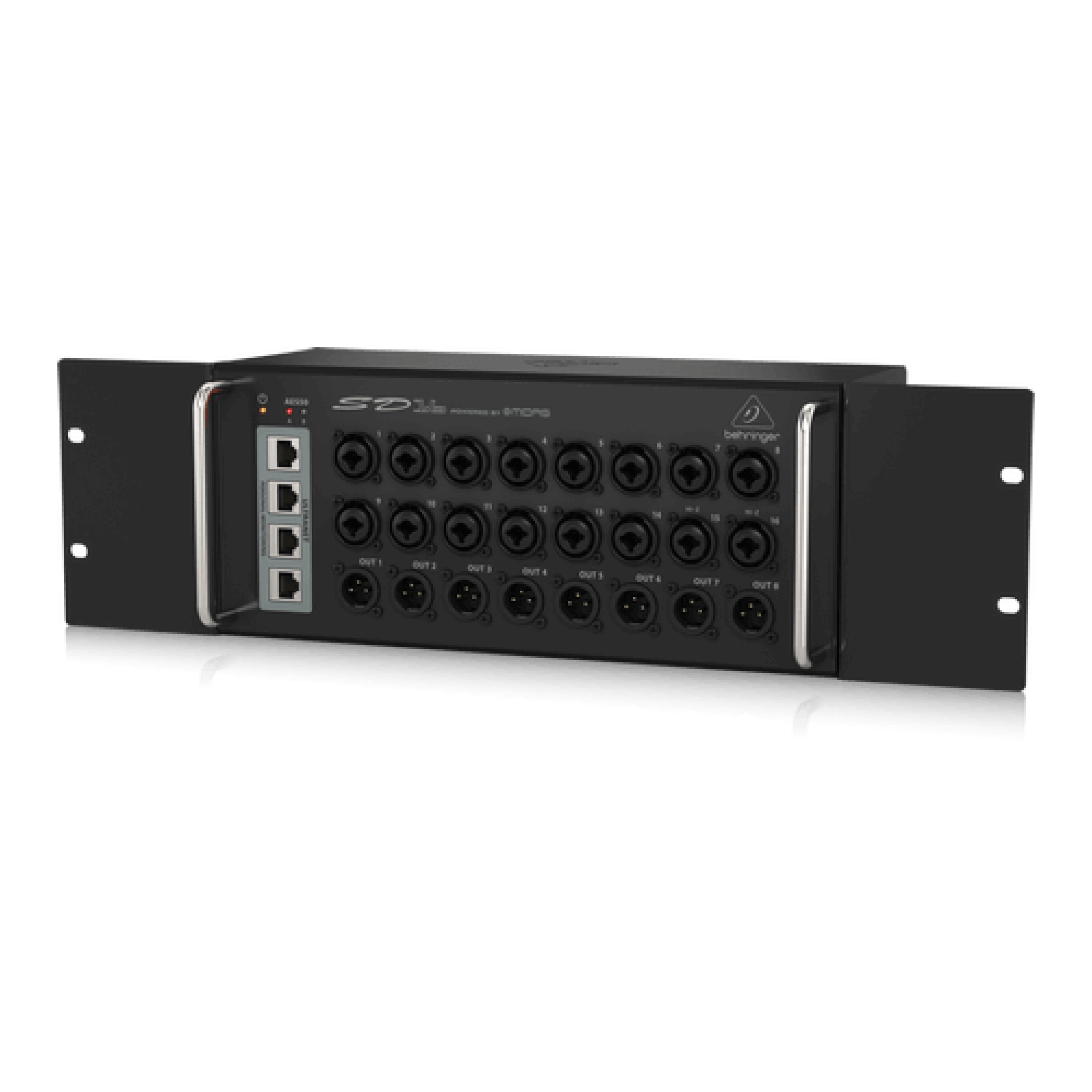

- 標準的な19インチラックマウント金具付属
- PC経由でのシステムアップデート用USB端子を装備
主要スペック
| 入出力チャンネル | 16入力、8出力 |
|---|---|
| ネットワーク | AES50 (Klark Teknik SuperMAC準拠) ×2 |
| ULTRANET出力 | 4系統 (RJ45、P16-M等へのバスパワー供給対応) |
| マイクプリアンプ | MIDAS設計プログラマブル・プリアンプ ×16 |
| AD/DA変換 | 24-bit @ 44.1 / 48 kHz、114 dB ダイナミックレンジ |
| ネットワークレイテンシー | 1.1 ms (SD16 In > Console > SD16 Out) |
| 入力端子 | XLR/TRSコンボ(マイク/ライン) ×16 |
| 出力端子 | XLR(ライン出力) ×8 |
| 最大入力レベル | XLR: +23 dBu / TRS: +21 dBu |
| 最大出力レベル | XLR: +21 dBu (定格 +4 dBu) |
| 周波数特性 | 10 Hz ～ 22 kHz (+0/-1 dB) |
| THD+N | 0.005% 以下 (0 dB gain, 0 dBu output) |
| マイク等価入力ノイズ | -128 dBu (20 Hz - 20 kHz, 150 Ωソース) |

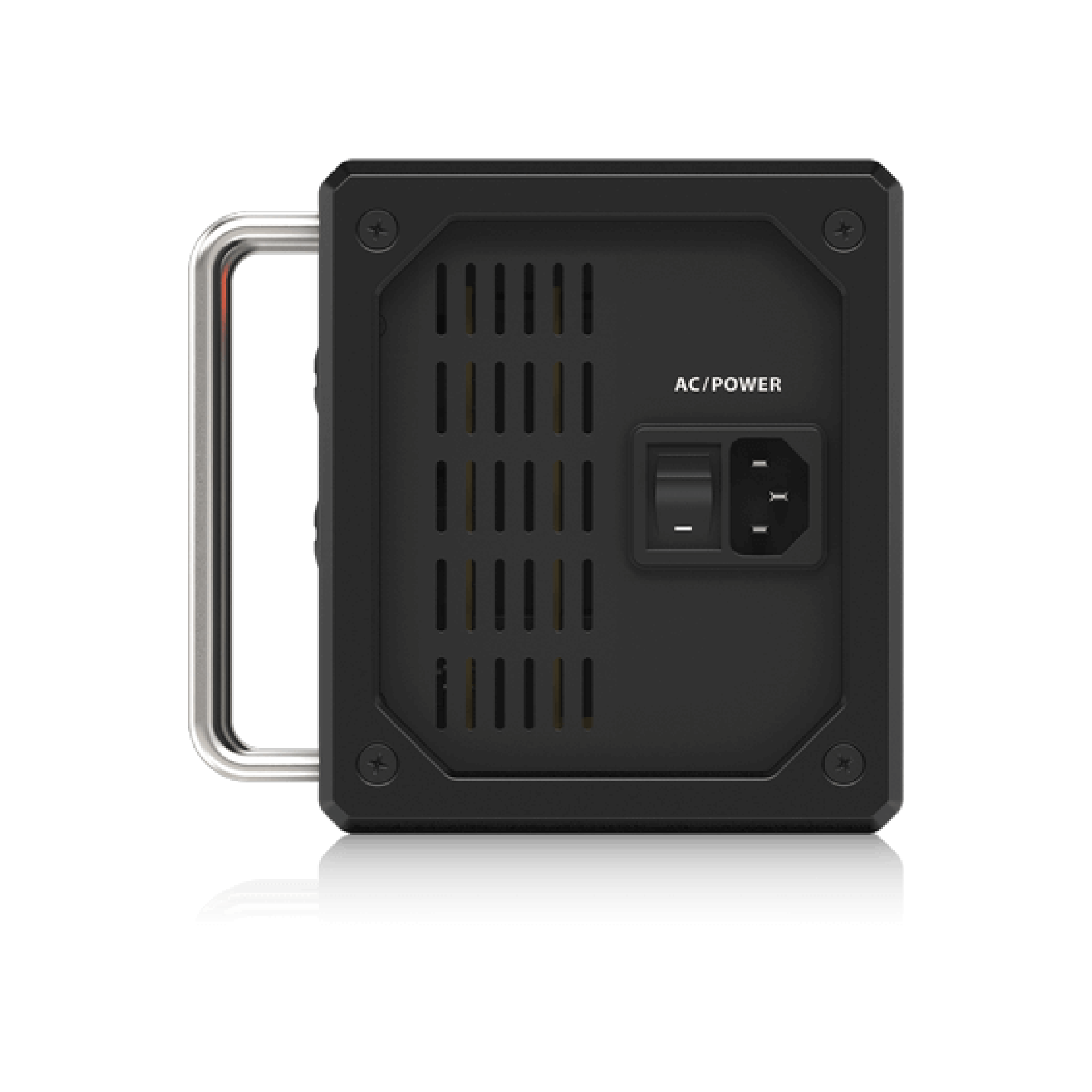

| 電源仕様 | 100-240 V (50/60 Hz) オートレンジ |
| 消費電力 | 45 W |
| 寸法 (W x H x D) | 333 x 149 x 140 mm |
| 重量 | 3.2 kg |
| 付属品 | ラックマウント金具、電源コード |
🌿
