SC88

TRIADマイクプリアンプ8ch入力・ESS DAC 8ch XLR出力・Ultranet IN/OUT・MIDI IN/OUT・リモートパワー対応の1U StageConnect双方向I/Oインターフェース

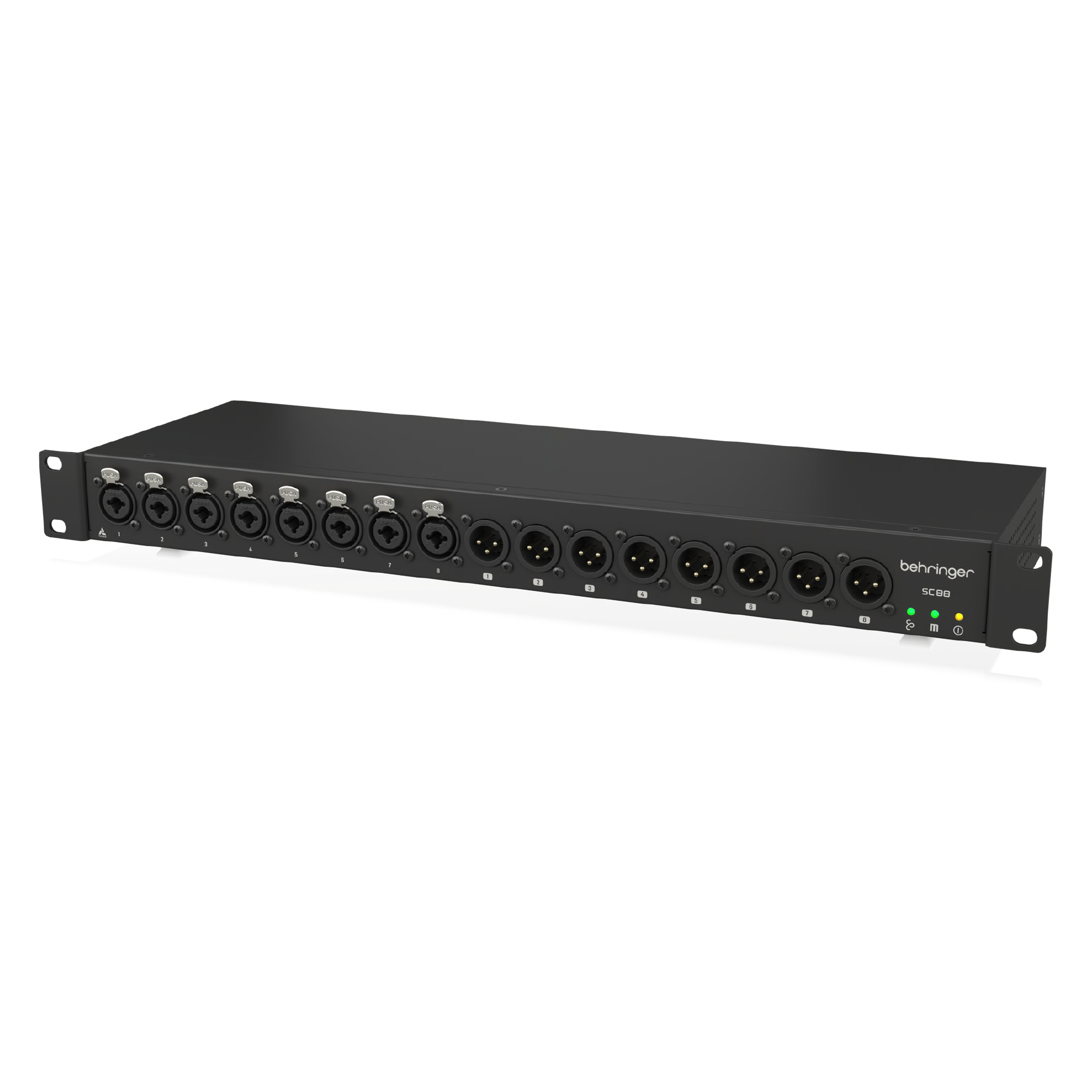

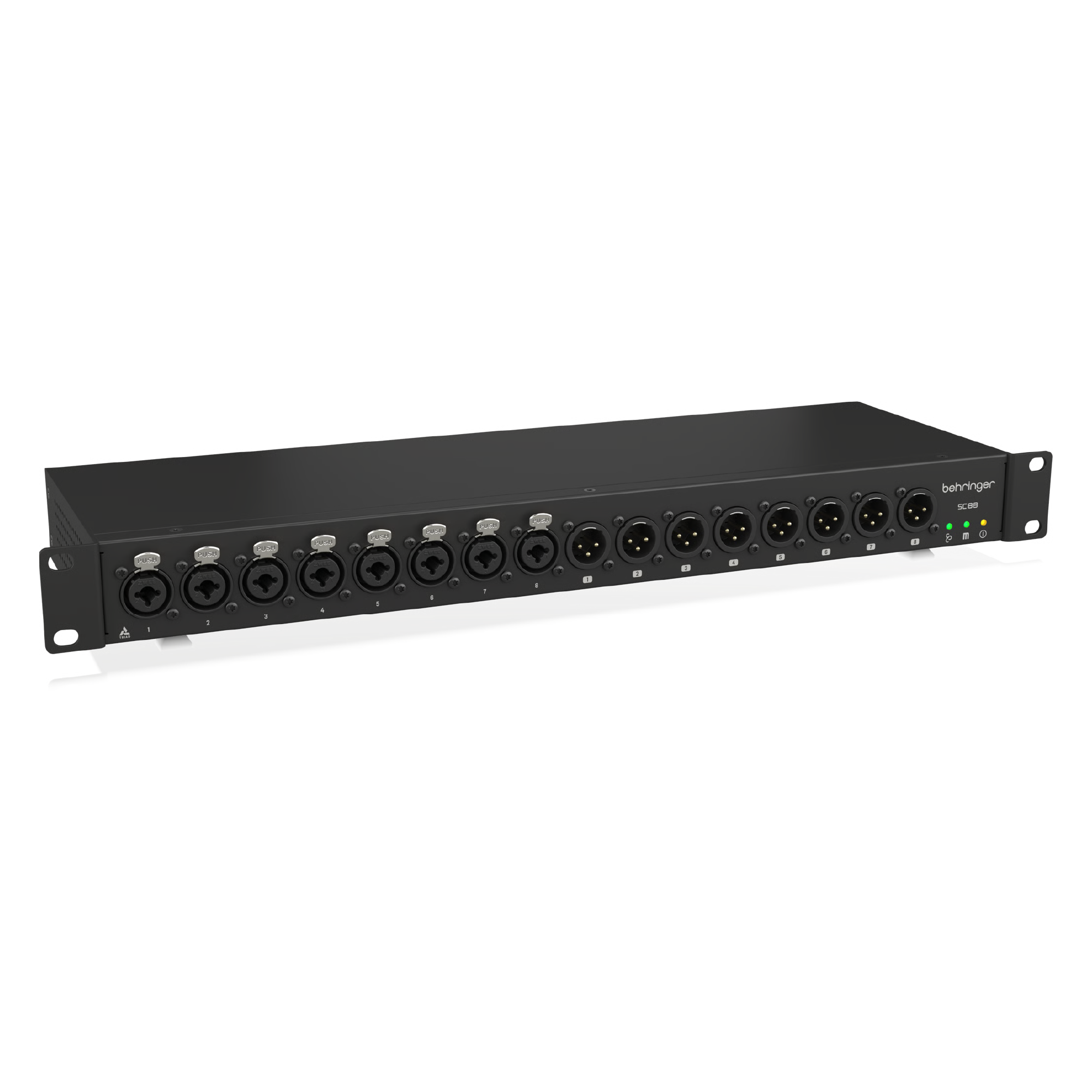

SC88は、8ch入力と8ch出力を1Uに凝縮したStageConnect双方向I/Oインターフェースです。チャンネル個別+48Vファンタム電源付きのTRIADマイクプリアンプ8ch（XLR/TRSコンボジャック）がステージ音声をバスに取り込み、高性能ESS DAC変換の8ch XLRバランスライン出力がアナログ世界へ音声を戻します。オーディオ・コントロールデータ・リモートパワーをすべて1本のStageConnectケーブルで伝送。Ultranet入出力・5ピンDIN MIDI IN/OUT・USB-Cリモートコントロールを装備し、StageConnect対応コンソールまたはデスクトップコントロールアプリからゲインをリモート設定可能です。

製品の特長

8ch TRIADマイクプリアンプ入力と8ch ESS DAC XLRバランスライン出力を1Uに凝縮した双方向I/Oインターフェース
高いコモンモード除去比・広い入力インピーダンスレンジ・0.5dBステップゲイン調整を備えたTRIADマイクプリアンプを内蔵
チャンネル個別+48Vファンタム電源（StageConnectホストまたはUSBリモートアプリで設定）
オーディオ・コントロールデータ・リモートパワーをすべて1本のStageConnectケーブルで伝送
Ultranet入出力ポートでStageConnectとUltranetパーソナルモニタリングエコシステムをブリッジ
MIDI IN/OUTでSC-UなどのStageConnect製品との双方向MIDIコマンド送受信に対応
StageConnect対応コンソールのフロントオブハウスまたはUSB-C経由デスクトップコントロールアプリからゲインをリモート設定可能
USB-C経由のファームウェアアップデートに対応

Coming Soon ドキュメント/ソフトウェアが見当たらない場合は、リソースセンターよりダウンロードいただける場合がございます。

主要スペック

タイプ	StageConnect 8in/8out 双方向アナログI/Oインターフェース（1U）
マイク/ライン入力 (Ch1〜8)	XLR/TRS コンボジャック × 8 / TRIADプリアンプ
ファンタム電源	+48V（チャンネル個別スイッチ）
ゲイン	-18〜+47dB（0.5dBステップ）
最大入力レベル	+23.5dBu
EIN	-129dBu（Aウェイト）
CMRR	74dB以上（1kHz）
ダイナミックレンジ	121dB（Aウェイト）
THD+N	0.001%（1kHz / -16dBFS in / 0dBu out）
クロストーク	-100dB（10kHz）
入力インピーダンス	10kΩ
周波数特性	20Hz〜20kHz (+0/-0.5dB)
ライン出力 (Ch1〜8)	XLR-M × 8（バランス）/ ESS DAC変換
最大出力レベル	+16dBu（200kΩ負荷）/ +12dBu（300Ω負荷）

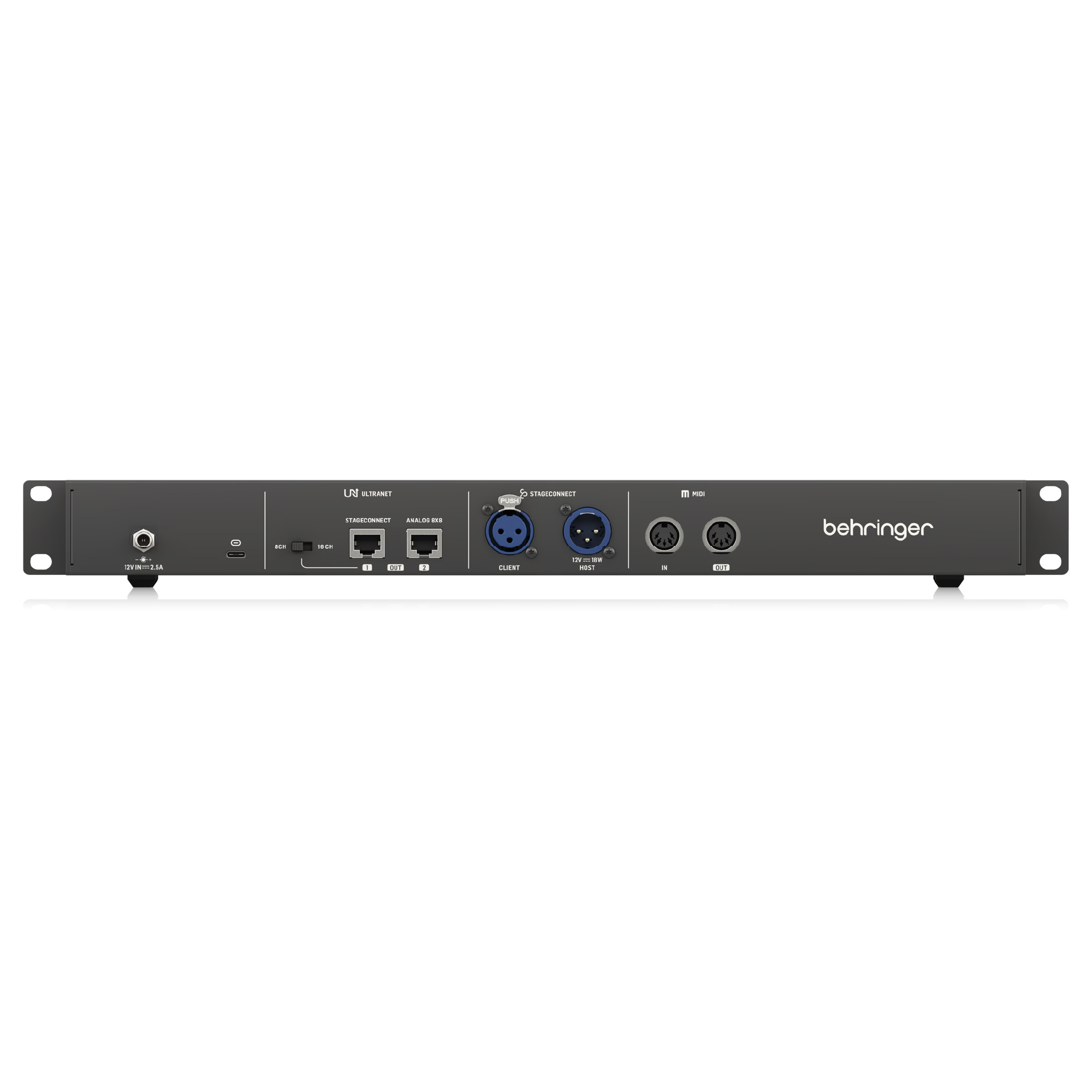

StageConnect	HOSTコネクター × 1 / CLIENTコネクター × 1 / リモートパワー対応
Ultranet	出力コネクター × 2
MIDI	5ピンDIN（IN × 1 / OUT × 1）
サンプリングレート	44.1 / 48 kHz
ビット深度	24bit
USB	USB 2.0 Type-C（ファームウェアアップデート / リモートコントロール）
電源	外部電源 DC12V / 2.5A
