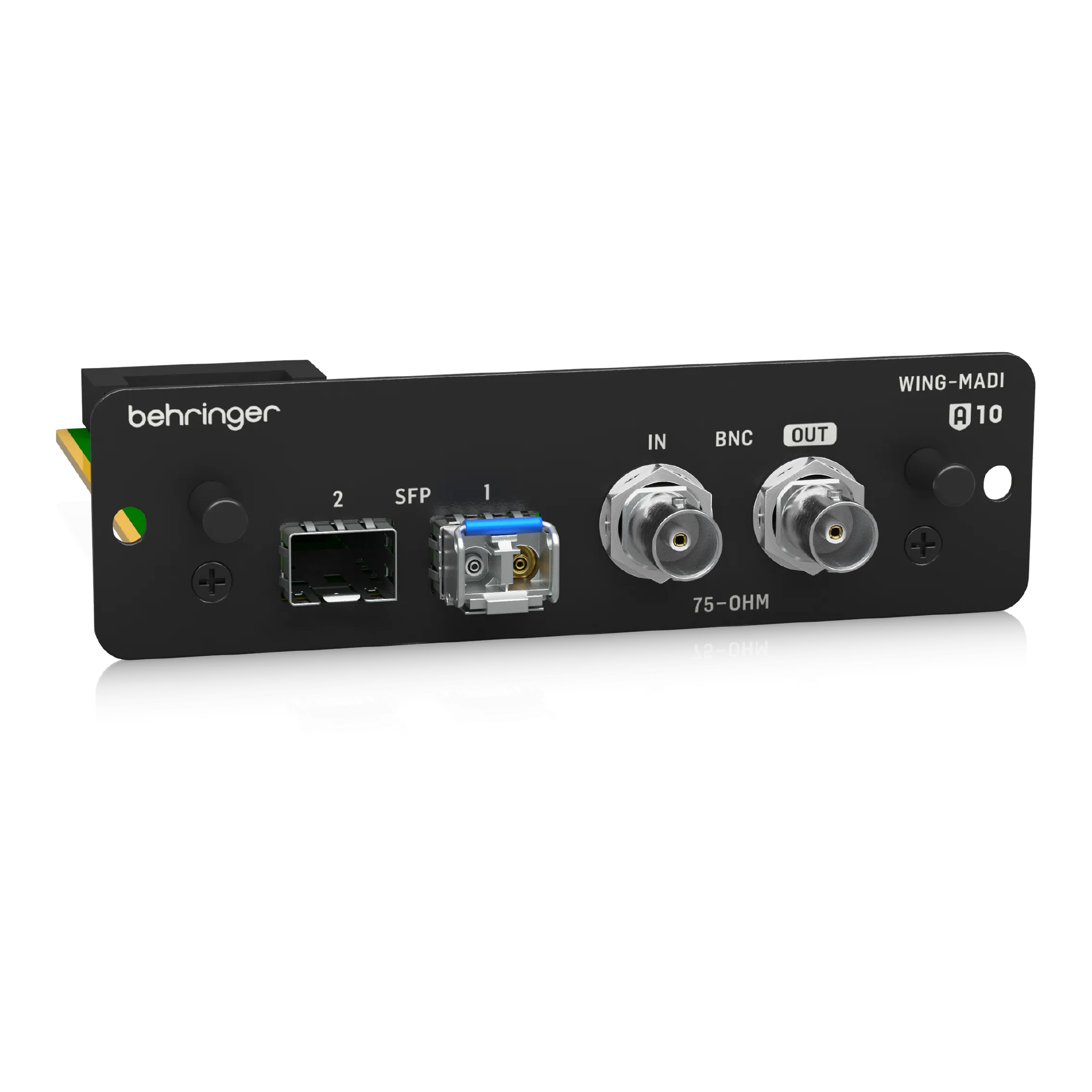

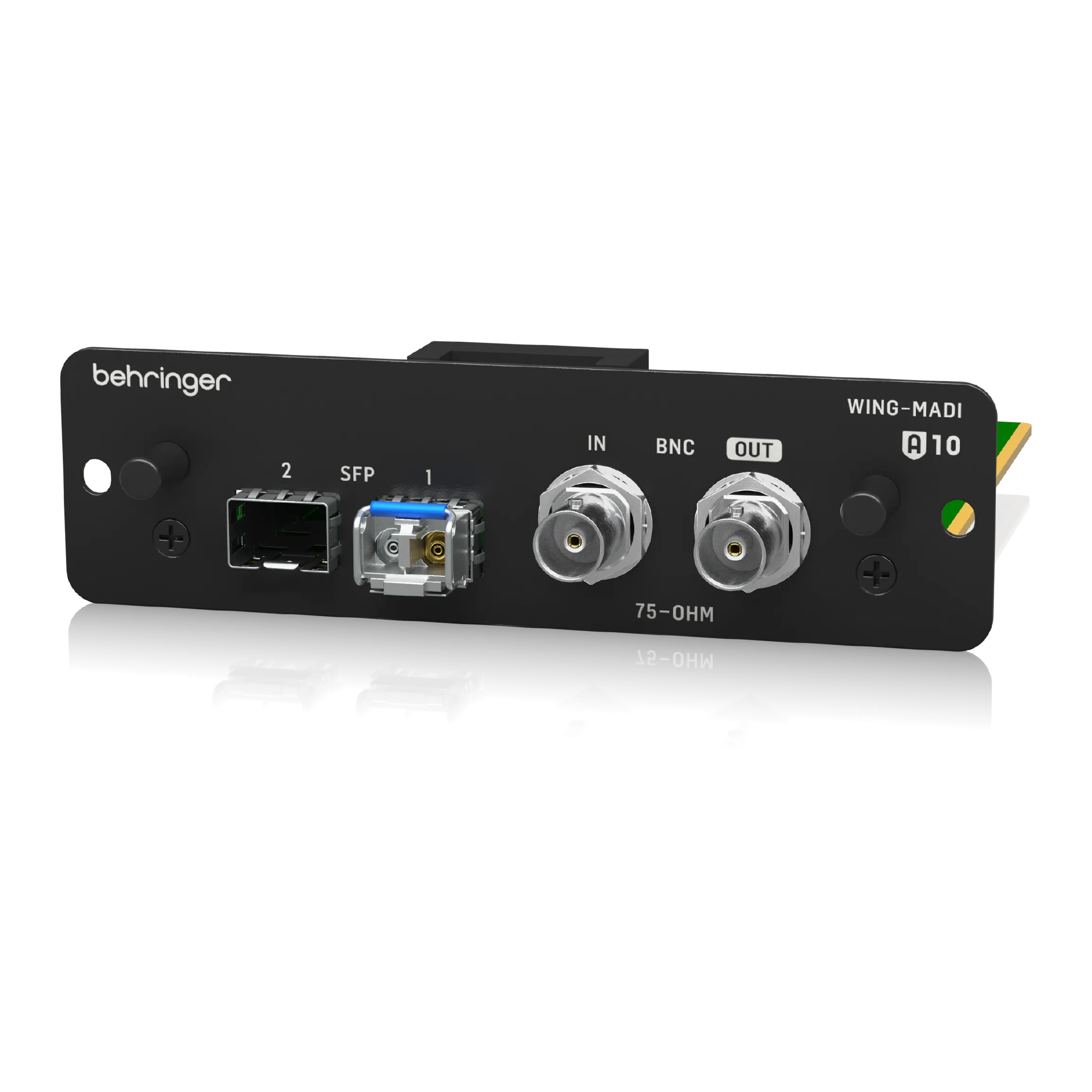

WING-MADI

WING用64×64ch MADI対応拡張カード。SCファイバー光学またはBNCコアキシャル接続・SFPスロット・冗長接続対応

WING-MADIは、WINGシリーズの拡張スロットに装着して64×64chのMADI（AES10規格）接続を実現するオプション拡張カードです。固定コネクターではなくSFPスロットを採用し、シングルモード・マルチモードを問わず既存のファイバープラントに合わせたトランシーバーをそのまま流用可能。2基のSFPスロットとBNC同軸接続を組み合わせた冗長接続に対応し、プライマリリンク障害時も中断なくバックアップが継続。62.5/125µmマルチモードファイバーで最大2km・75Ω同軸ケーブルで最大100mの伝送距離をカバーします。1310nm MADIウェーブレングスSFP（デュプレックスLCコネクター）が付属し、既存のMADI機器とすぐに接続できます。

製品の特長

WING拡張スロットに装着するだけでMADI（AES10規格）64×64ch接続を実現
固定コネクターではなくSFPスロット採用で既存のシングルモード・マルチモードファイバープラントに柔軟に対応
2基のSFPスロット（光学）とBNCコアキシャルを組み合わせた冗長接続でプライマリ障害時も無中断でバックアップを継続
62.5/125µmマルチモードファイバーで最大2km・75Ω同軸BNCケーブルで最大100mの伝送をサポート
シングルモードSFPモジュールへの換装でさらなる長距離伝送（2km超）にも対応
放送施設・ハウスオブワーシップ・大規模ライブ制作など幅広い用途に対応

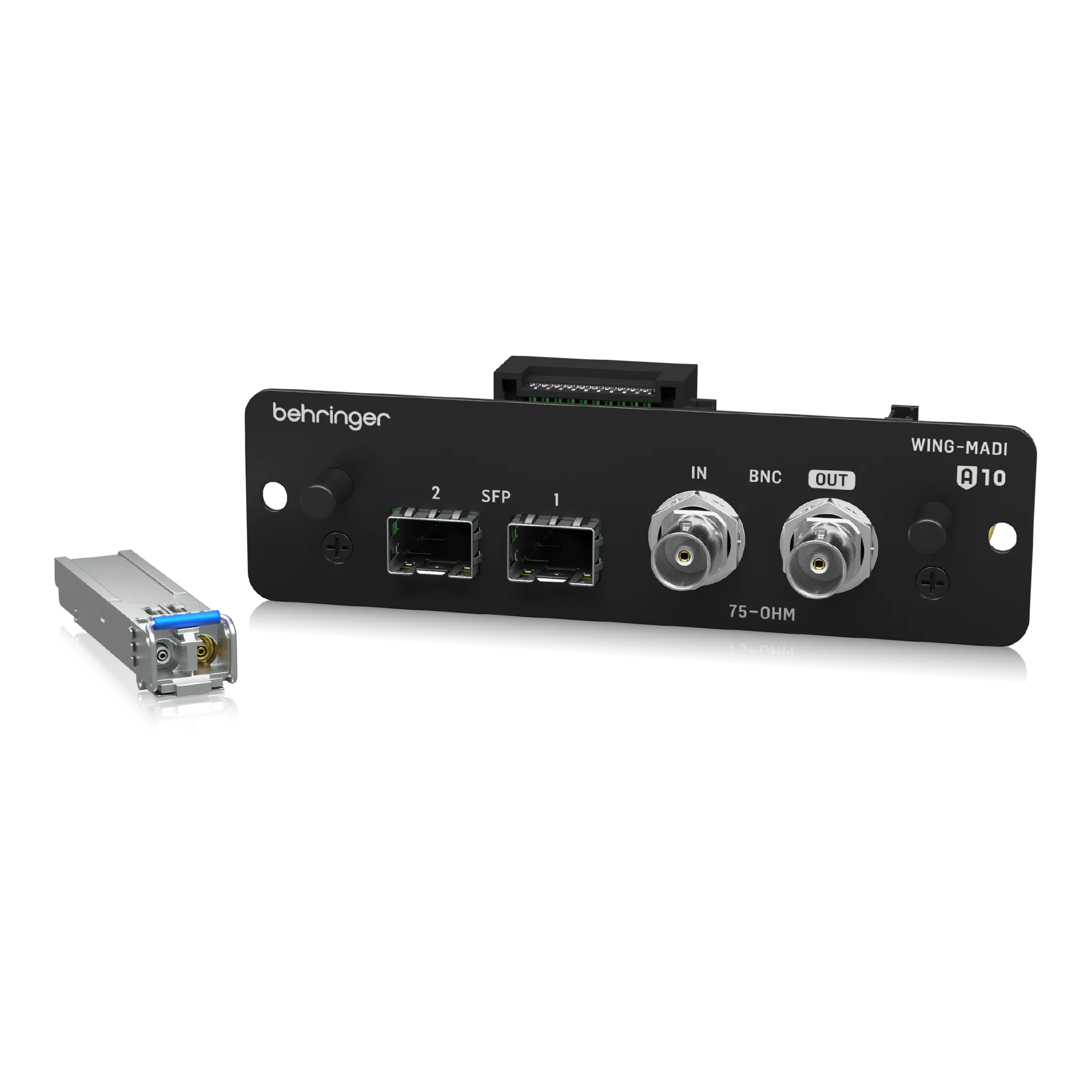

1310nm MADIウェーブレングスSFP（デュプレックスLCコネクター）付属
WING-LIVEカードと差し替えるだけで即座にMADIネットワークへ参加可能
対応コンソール: WING / WING COMPACT / WING RACK

Coming Soon ドキュメント/ソフトウェアが見当たらない場合は、リソースセンターよりダウンロードいただける場合がございます。

主要スペック

タイプ	WING用 MADI拡張カード（AES10規格）
チャンネル数	64×64ch（48kHz / 24bit）
SFPスロット	× 2（シングルモード / マルチモード対応）
BNC同軸接続	75Ω / 最大100m
ファイバー伝送距離	最大2km（62.5/125µmマルチモード）/ 2km超（シングルモードSFP使用時）
冗長接続	SFP1+SFP2（光学）または SFP1+BNC同軸
付属SFP	1310nm MADIウェーブレングス / デュプレックスLCコネクター
対応コンソール	WING / WING COMPACT / WING RACK
