SURFACE MOUNT Systemの概要

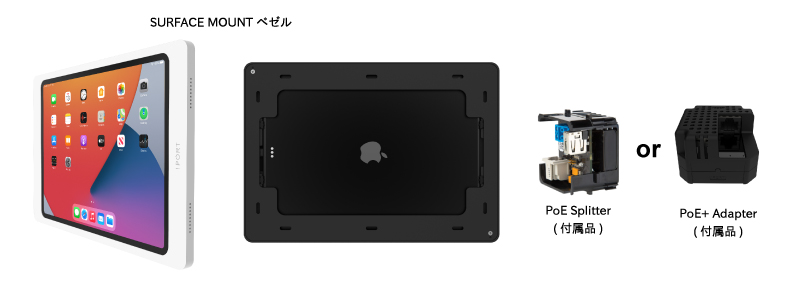

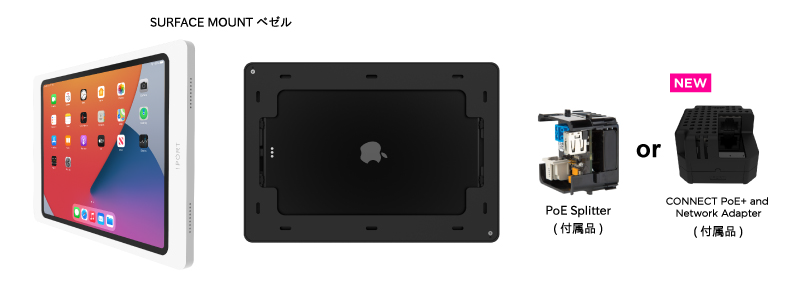

SURFACE MOUNT System は、iPadを壁面に常設マウントするためのエレガントなベゼルと、 有線LANでの通信と給電をサポートしたPoE+ and Network Adapter (USB-Cモデル)または PoE Splitter (Lightningモデル、有線LAN通信非対応)とのキット製品です。 電源供給のためのPoEインジェクター(別売)と組み合わせ、設置環境に左右されない柔軟なシステム構築が可能。 また、SURFACE MOUNT SystemはiPad Pro 12.9インチモデルから iPad mini 8.3インチモデルまで、 現行の全てのiPadをサポートする幅広いラインナップを取り揃え、自由度の高い壁面iPadシステムを実現します。

SURFACE MOUNT Systemの特長

SURFACE MOUNT System Introduction
  • ベゼル(外枠)とPoE+ and Network Adapter または PoE Splitterのキット
  • ブラック及びホワイトのカラーラインナップ
  • iPad mini から iPad Pro 12.9"モデルまで、現行の全てのiPadをサポート

SURFACE MOUNT System の設置手順

Surface Mount の取付け概要

iPadは、優れたモバイルツールですが、オートメーションやビジネスツールとして使うとき、 固定して運用した方が使いやすいケースがあります。簡単な作業で、iPadの薄さをそのままに、 邪魔にならないデザインで、壁面にしっかりと固定することができます。

iPadのベゼルへの装着

iPadをベゼルの内枠にはめ込みます。 ベゼル裏面の両サイドのタブをパチっとはめれば取り付け完了です。

取り付けの位置決めとバックボックスの埋設

ベゼル取り付け用の型紙か、マウンティングブラケットを直接あてて位置を決めます。 同梱のPoE+ and Network AdapterまたはPoE Splitterを埋め込むために、 スイッチボックス（別売）等のバックボックスをご用意ください。

PoE+ and Network Adapter / PoE Splitter の配線

付属のアダプター / スプリッターをバックボックスに格納します。 LANケーブルを通じて送られる電源をLightningまたはUSB type-Cに変換し、 iPad へ電源を供給します。USB type-C接続のiPadへは給電に加え、有線LAN通信も提供します。

マウンティングブラケットへのベゼルの装着

PoE SplitterやPoE+ and Network Adapterをバックボックスに埋設し、 iPadを装着したベゼルをマウンティングブラケットに装着します。 マウンティングブラケットへの装着はマグネットで、簡単にはめ込むことができます。 更にセキュリティーロックをかければ完成です。

活用シーン

スマートホーム

住宅の制御パネルとして、照明や空調、セキュリティシステムの統合管理

会議室

会議室の予約システムや、プレゼンテーション用ディスプレイとして活用

案内表示

施設のインフォメーションディスプレイや、デジタルサイネージとして

商業施設

商品情報の表示や、インタラクティブなカタログディスプレイとして
