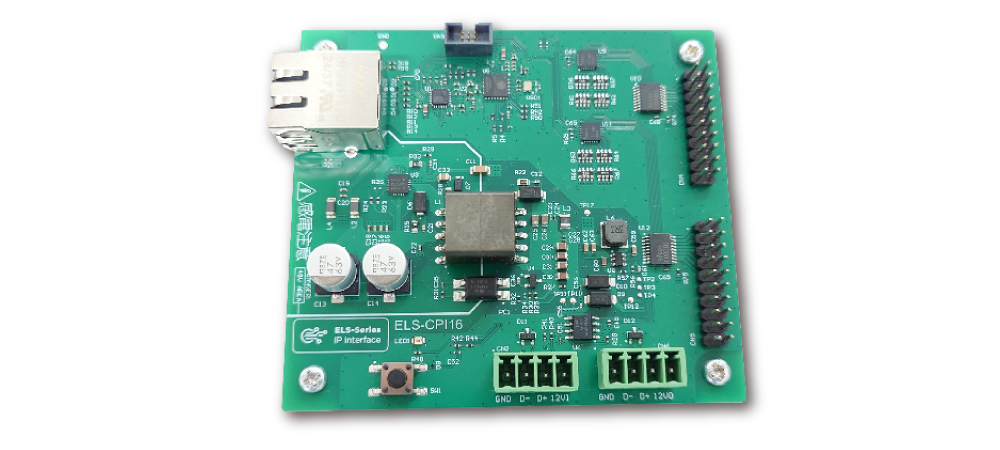

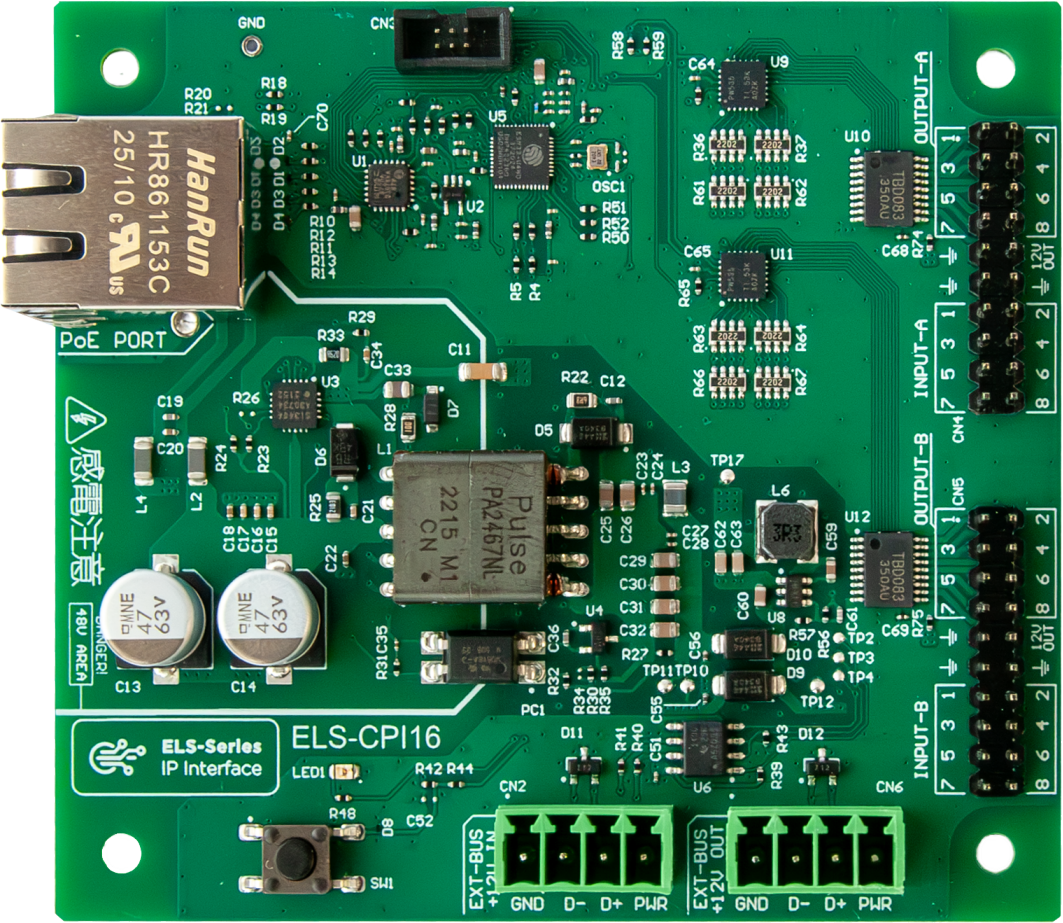

TCP/IP接続 16入出力 カスタムパネルインターフェース

ELS-CPI16

価格: オープンプライス　

(2025年7月頃販売開始予定)

　

ELS-CPI16は、従来のAMX独自配線方式(AxLink)を採用していたAXP-CPI16Jの後継ソリューションとして、標準的なEthernet接続によるTCP/IP通信方式を採用することで、マスターユニットに依存しない高い汎用性を実現した、16入出力のカスタムパネルインターフェースです。

PoEによる給電方式を採用し、1枚のELS-CPI16から最大3枚のユニットをシリアル通信でカスケード接続できる拡張ポートを搭載(最大64入出力まで)。議会システムなどで相当数の接点入力を要するアプリケーションにも、ユニット数分のPoE/LAN配線を要せずシンプルかつフレキシブルな設置施工を実現。

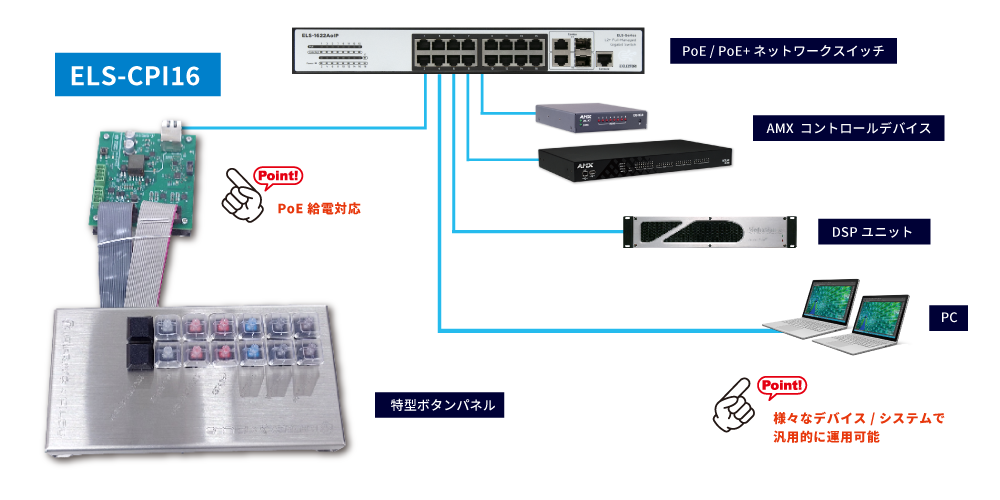

AMXのNetLinxマスターやMUSEコントローラはもちろん、DSPプロセッサーで運用されるIPオーディオシステムや、PCベースのA/Vアプリケーションの特型ボタンパネルとしてもご利用いただけます。

• TCP/IP通信方式を採用した16入出力カスタムパネルインターフェース
• PoEによる給電
• 最大3枚までディジーチェーン接続による増設可能(64入出力まで)

外形寸法 (HWD)

• 約 19mm × 90mm ×80mm

電源

• PoE (IEEE802.3af / Class3) または外部電源 (DC12V / 1A)

入力

• 16 × 無電圧接点入力 (GND共通)

出力

• 16 × オープンコレクター出力 (クランプダイオード付)
• CN4/CN5 各系統最大400mA
• 全16回路オン時 各チャンネル最大50mA

通信方式

• TCP/IP

増設

• マスターボード１台につきスレーブボード3台まで (最大64ch)

  ※ELS-CPI16はマスターとして動作するボードに限り、PoE給電または外部DC給電により動作します。スレーブとして動作するボードは拡張インターフェースによって給電されます。

付属品

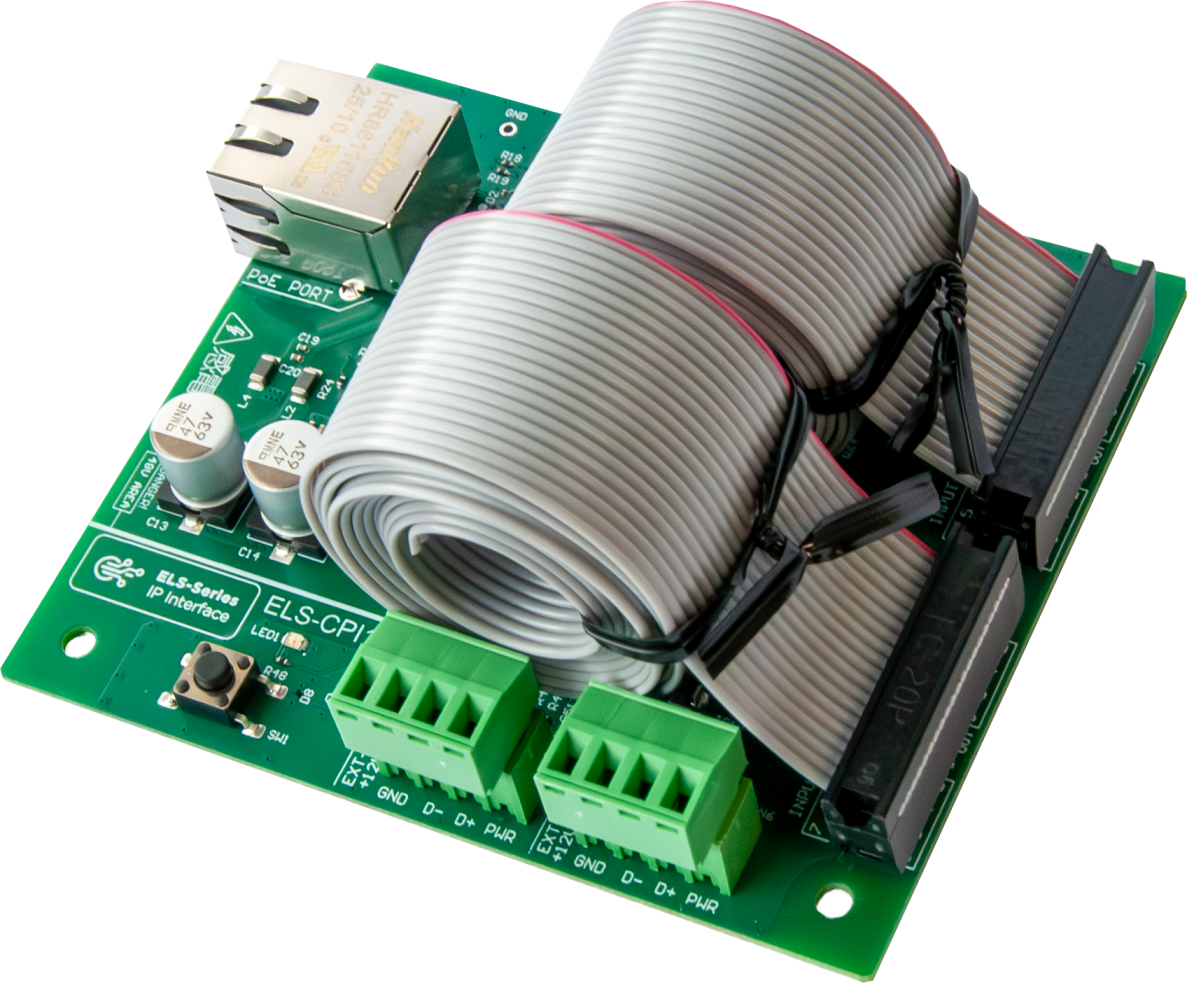

• リボンケーブル × 2
• 拡張用 4Pコネクター × 2

インスタレーションマニュアル
　[ PDF ]

クイックスタートガイド
　[ PDF ]
