tactus.stage

ネットワーク I/O ステージ ユニット

製品概要

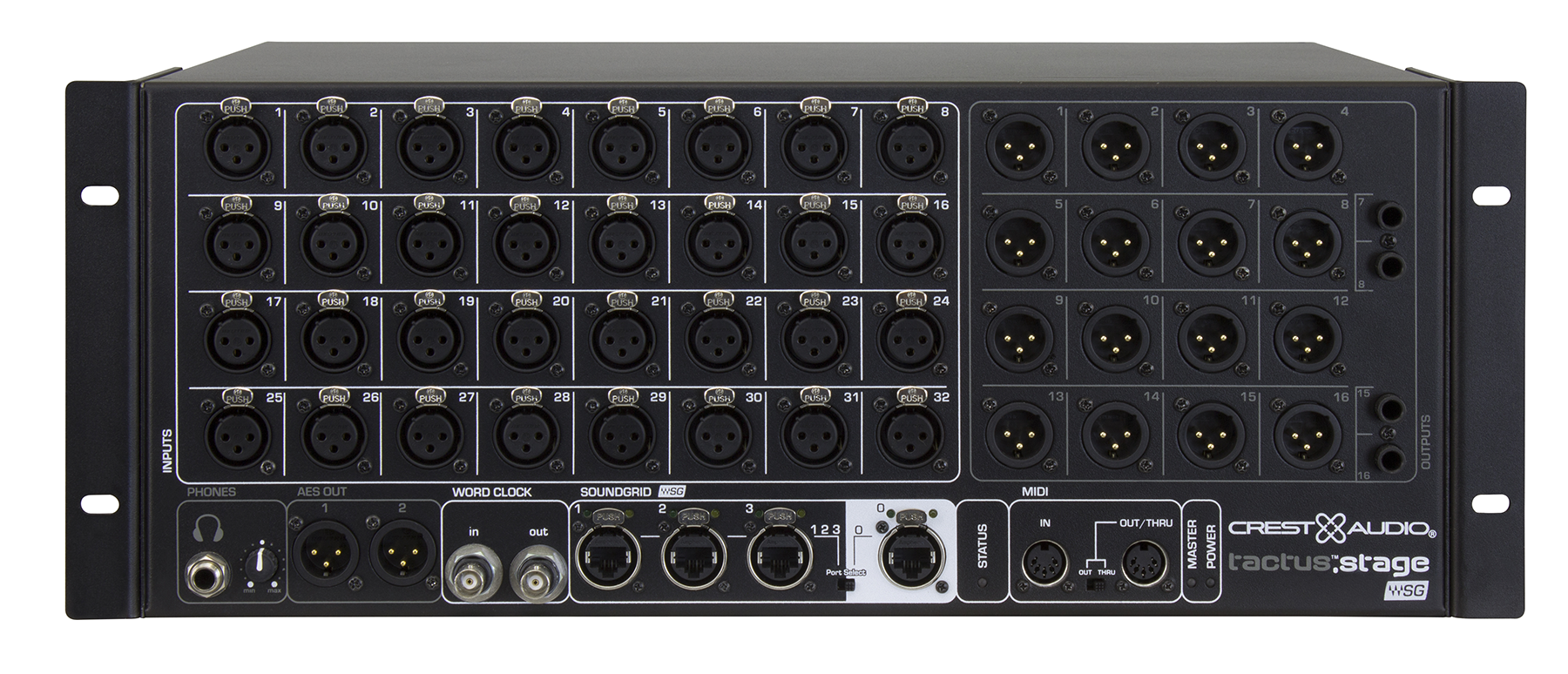

tactus.stageは、tactus.fohとSoundGridプロトコルにて相互接続する96kHz対応の入出力インターフェースです。32個のマイク/ライン入力と16個のパラレルラインレベル出力によって、このクラス最高の高品質なアナログパフォーマンスを実現します。デジタル制御のプリアンプは、Step over 68dBレンジで1dBごとに調整ができるマイクおよびラインレベルに対応します。16個のXLRコネクター出力のほか、4個のTRS1/4"のパラレル出力も装備されています。

主な特徴

・32マイク/ライン入力, 16ライン出力, ステレオAES出力
・MIDI入出力
・ワードクロック入出力
・4ポートイーサースイッチ内蔵
・4Uラックマウントサイズ

技術仕様

サンプリング周波数
・44.1kHz、48kHz、88.2kHz、96kHz
XLR入力
・フルスケール入力感度:+26dBu~-42dBuの範囲で調整可能)
・周波数特性:+0/-0.2dB 15Hz~22kHz@48kHz サンプルレート
       +0/-0.2dB 17Hz~40kHz@96kHz サンプルレート
・ダイナミックレンジ:110dBゲイン=0(測定帯域幅限度 20Hz~20kHz)
・44.1 / 48 / 88.2 / 96kHz
・EIN (ゲイン60, 150Ω):-128.7dBu Aウェイト
・THD+N (測定1kHz, ゲイン=0):0.0015%
・位相t特性+/-10度、20Hz~20kHz ・入力インピーダンス:2kΩ
・ファンタム電源:48V
1/4"フォン入力
・入力インピーダンス:10kΩ
・ファンタム電源:なし
XLRバランス出力
・選択可能最大出力レベル:+18 dBu または+ 24 dBu
・周波数特性:+0/-0.2dB 15Hz~22kHz@48kHz サンプルレート
       +0/-0.2dB 17Hz~40kHz@96kHz サンプルレート
・ダイナミックレンジ:110dBゲイン=0(測定帯域幅 20Hz~20kHz) ・EIN (ゲイン60, 150Ω):-128.7dBu Aウェイト
・THD+N (測定1kHz, ゲイン=0):0.0015%
・位相t特性:+/-10度、20Hz~20kHz
・入力インピーダンス:2kΩ
ヘッドフォン出力
・1W/チャンネル -> 32Ωヘッドフォン
AES-3, AES-EBU ステレオ入力
・AESレシーバーは高品質サンプルレートコンバータを備え
 標準サンプルレート44.1k ~ 96kに対応します。
ワードクロック入力
・標準5V矩形波 50% デューティーサイクル
ワードクロック出力
・1Xサンプルレート標準5V矩形波 50% デューティーサイクル
ワードクロック入力
・1Xサンプルレート(44.1kHz、48kHz、88.2kHz、96kHz)

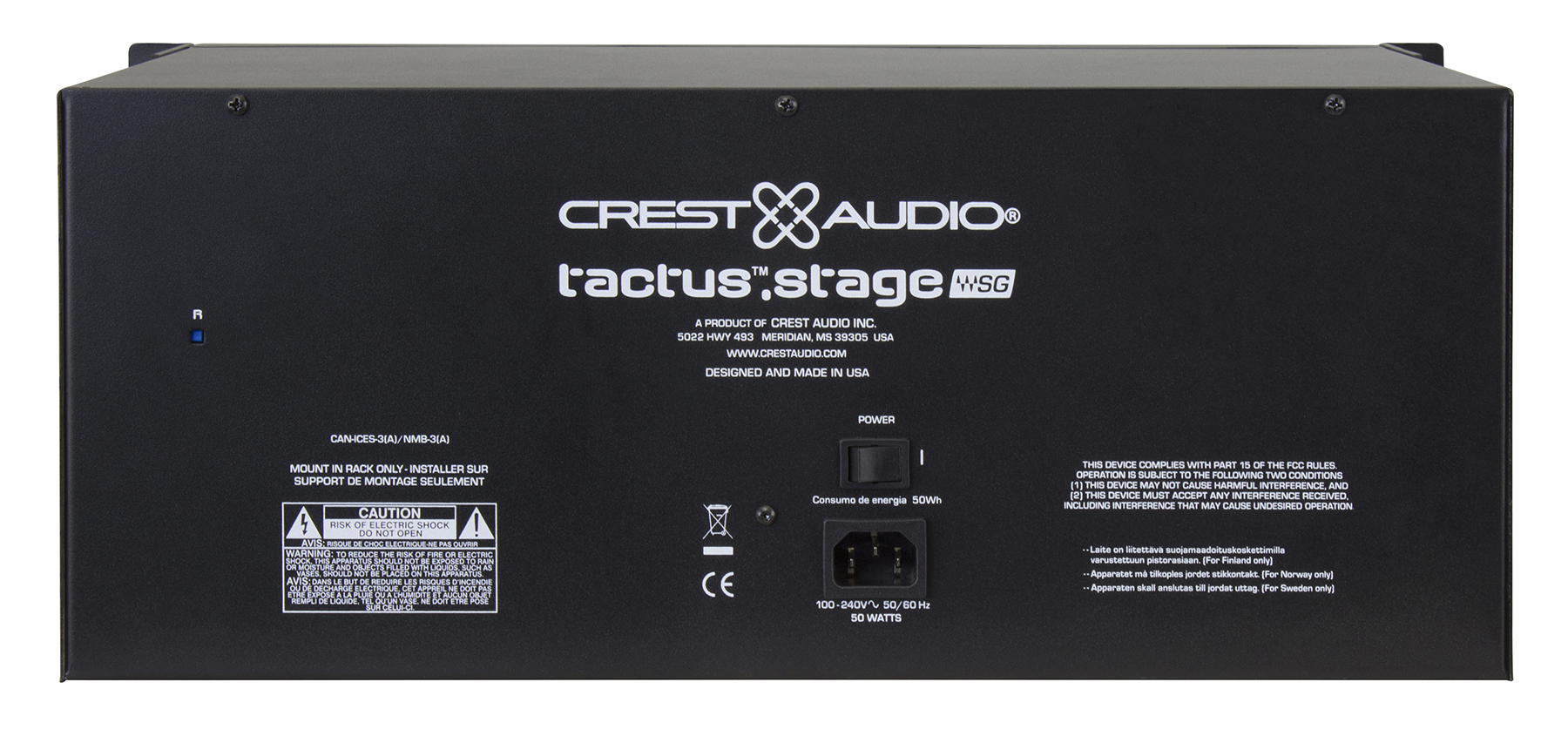

消費電力
・ユニバーサル入力電源 100V-240VAC, 50/60Hz, 80W
外形寸法
・482.6mm W x 177.8mm H x305mm D
重  量
・8.34 kg
