通常モデル
SCM25A Pro Mk2
3ウェイ アクティブ・スタジオモニター
製品案内

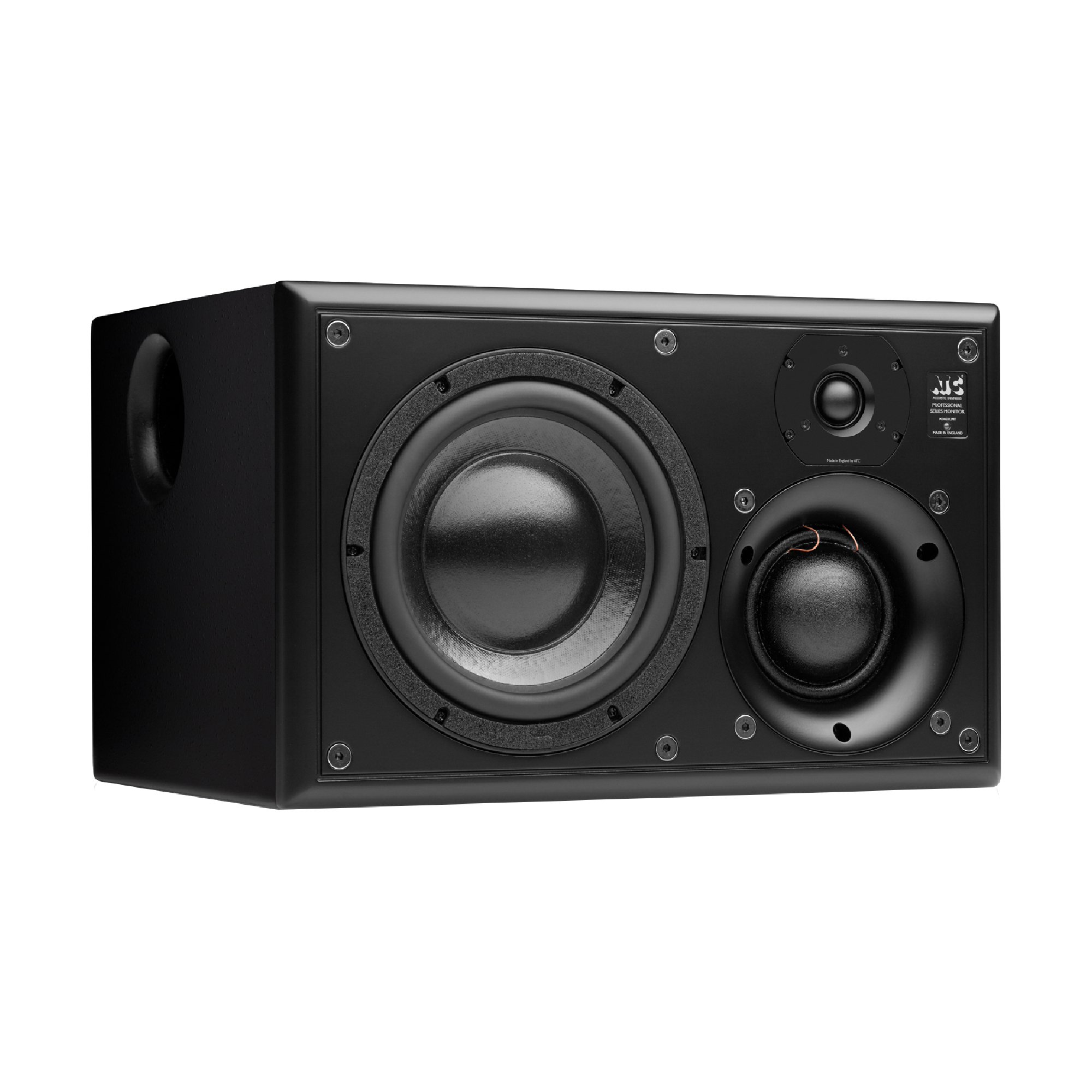

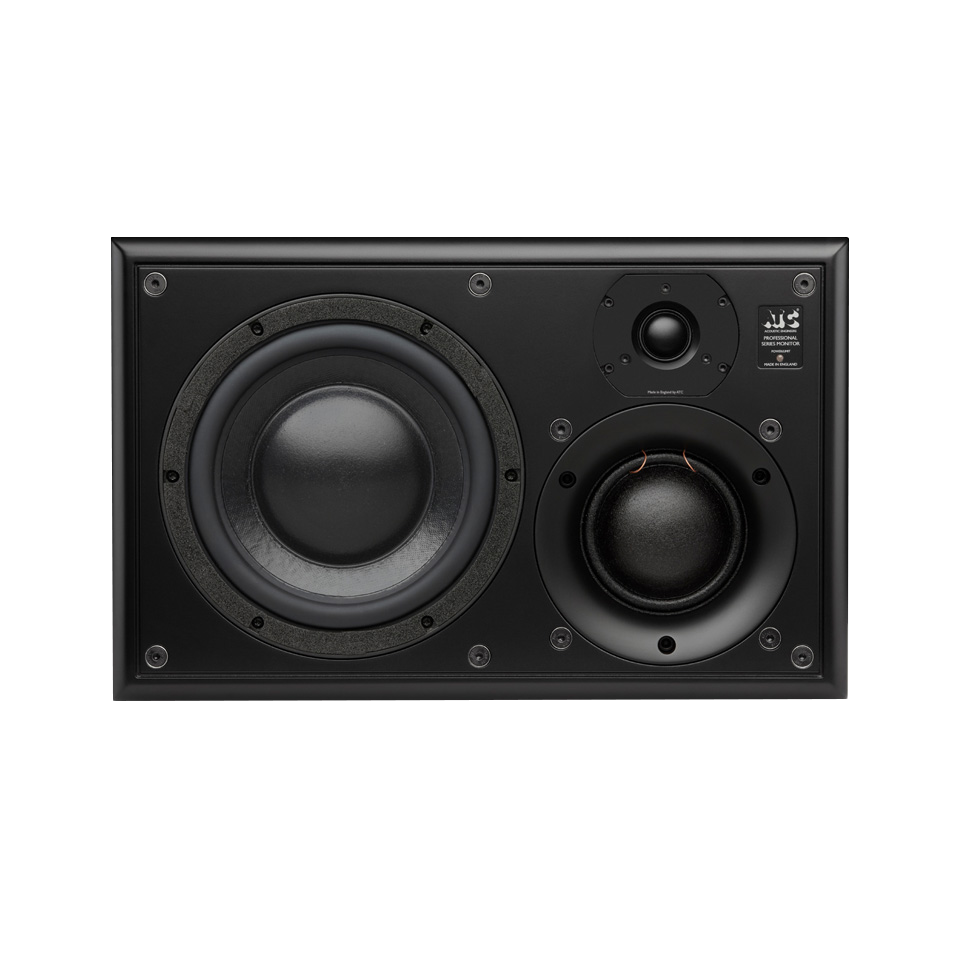

ATC製の「S-SPEC」SH25-76Sを搭載したSCM25A Pro Mk2
新しいSCM25A Pro Mk2は、SCM25A Proに使用していたOEMツイーターをATC製の「S-SPEC」SH25-76Sにリプレースした3ウェイ アクティブ・スタジオモニターです。この「S-SPEC」SH25-76Sは、2015年以降のSCM20A Pro、SCM45A Pro、SCM50A Pro、SCM100A Pro、SCM110A Pro、SCM150A Proに搭載されています。3.5 kHz以上の高域を担う1インチ / 25 mm口径のソフトドーム「S-SPEC」SH25-76Sは、上部と下部の両方をサポートするデュアル・サスペンション構造を採用しており、コイルとドームの動きを適切に制御することが可能となりました。これにより磁気ギャップが狭まり、磁束が高まった結果、高周波応答が拡張され、3次高調波歪みの減少に繋がっています。
380 Hzから3.5 kHzの中域は、3インチ / 75 mm口径のソフトドーム・ミッドレンジドライバー SM75-150によって処理されます。高効率、高出力処理、低歪、広い分散特性を適切に組み合わせ、この重要な周波数レンジにおいてクラス最高のパフォーマンスを保証します。このSM75-150は主要なATCスタジオモニターに搭載されており、ニアフィールドからメインモニターまで一貫したモニタリング環境を提供します。

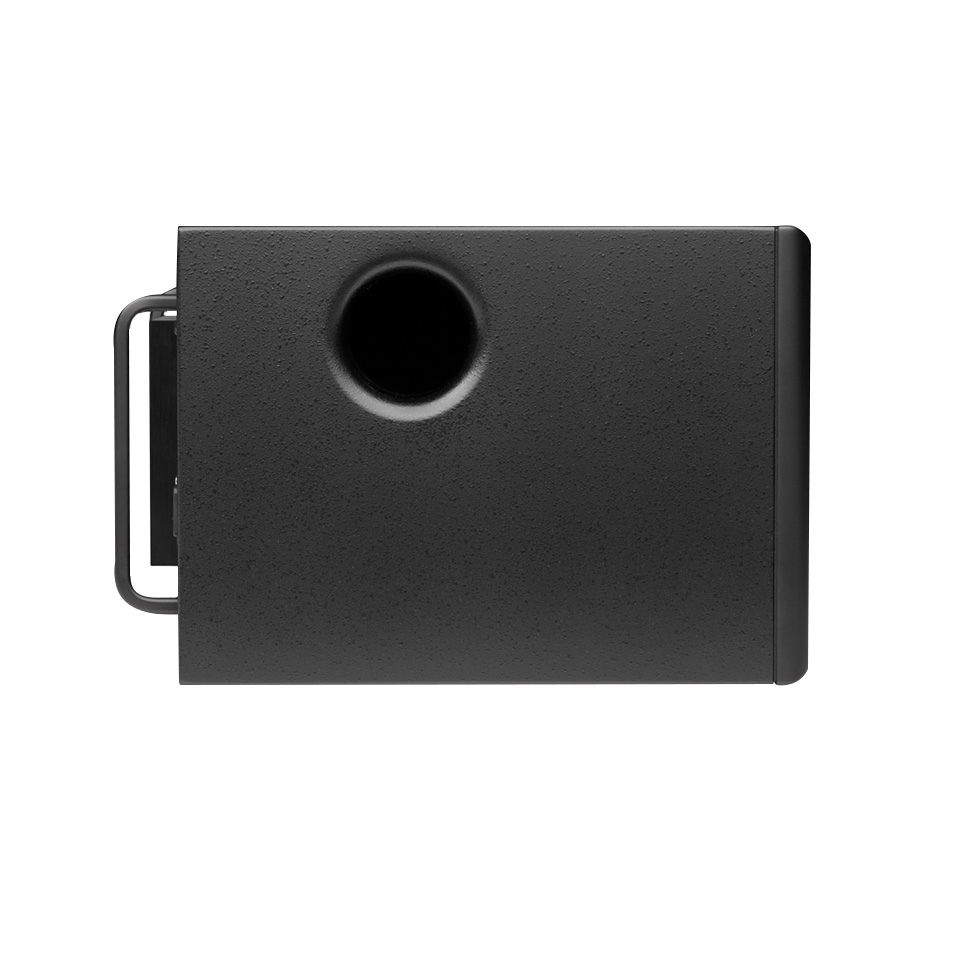

380 Hzより下の低域は、6.5インチ / 164 mmのベースドライバー SB50-164SCによってサポートされています。カーボンロードペーパーコーンが特徴的なSB50-164SCは、ドライバーモーターに長い磁気ギャップで動作するショートコイルを採用することで、駆動力変調によって発生する歪みを最小限に抑えています。さらに、2インチ / 50 mmの大型ボイスコイルと豊かなエクスカーション性能により、優れたダイナミックレンジが保証されます。これらドライブユニットとエアノイズを抑える直径3インチ / 75 mmのポートを備えた25リットル / 0.9立法フィートのエンクロージャーを組み合わせることで、適切なニアフィールド・モニタリングを実現しています。

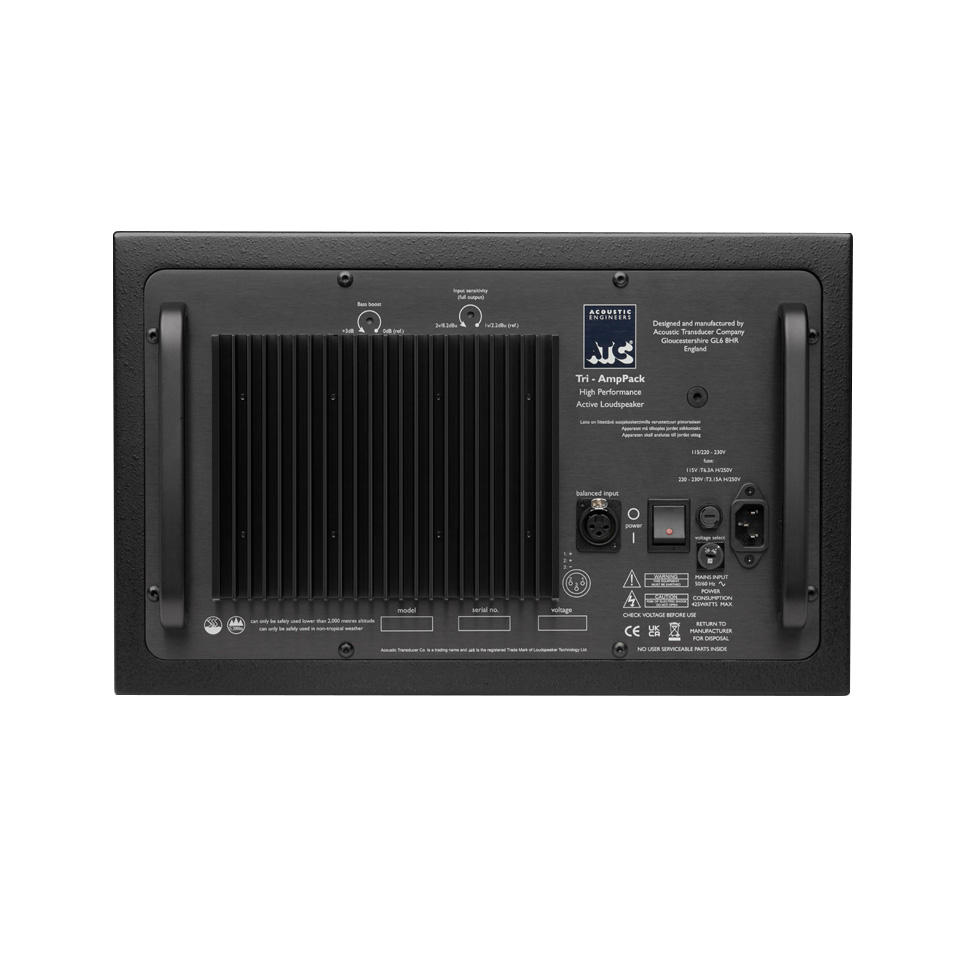

背面にマウントされたクラスA/Bアンプは、ドライブユニットごとに独立したパワーを供給します。入力感度と低音ブーストの設定も可能です。最終的に4次Linkwitz-Rileyフィルタとオールパスフィルターにより、クロスオーバー領域を通る位相応答の最適化、音色のクオリティ、イメージング、軸上および軸外の周波数応答を改善します。また、アンプのハードクリッピングを低減するためにFET（電界効果トランジスタ）ピークリミッタを搭載しています。ドライブユニット同様、アンプもATCで設計および製造されています。
技術仕様（SCM25A PRO MK2）
| 音響 | |
|---|---|
| 使用ユニット | Bass: SB50-164SC 8 Ω Mid: SM75-150 16 Ω HF: SH25-76S 6 Ω Compact |
| カットオフ周波数 | 47 Hz（-6dB、半無響室）、25 kHz（-6 dB） |
| 最大音圧レベル | 109 dB 連続 / 115 dB ピーク（ペア、IEC Weighted ピンクノイズ、1m、無響室） |
| 感度 | +4 dBu ref 92 dBC（ベースブースト 0 dB、入力感度 1 V、ピンクノイズ） |
| エレクトロニクス | |
| バランス入力 | Female XLR、2番ホット |
| 入力インピーダンス | 20 kΩ（differential） |
| 入力CMRR | > 82 dB（10 kHz） |
| 入力感度 | 2.2 dBu / 1 Vrms for full power |
| 入力感度コントロール | 連続可変 2.2 dBu - 8.2dBu / 1 Vrms - 2 Vrms（-6 dB） |
| ベースブースト・コントロール | 連続可変 0 dB - +3dB |
| クロスオーバーフィルタ | 4次Linkwitz-Riley 380 Hz、3.5 kHz. |
| 周波数特性 | 2 Hz - 200 kHz（-3dB） |
| アンプ | クラスA/B MOSFET |
| アンプ出力 | Bass 150 W（8Ω）、Mid 60 W（8 Ω）、HF 32W（6 Ω） |
| THD+N | < 0.003% / -92 dB （1 kHz、1 dB below rated power、90 kHz BW） |
| リミッター | アクティブFET モメンタリ・ゲインリダクション |
| パワー入力 | 115 V |
| 消費電力 | 待機 24 W / 35 VA、1/8thパワー 117 W / 159 VA、フルパワー 255 W / 324 VA |
| 寸法 | |
| 重量 | 25.1 kg |
| 外形寸法（高さ x 幅 x 奥行き） | 271 x 430 x 411（mm） |
SCM25ATH Pro Mk2
トップハットマウント モデル
SCM25ATH Pro Mk2は、SCM25A Pro Mk2のウォールブラケットマウントバリエーションです。そのパフォーマンスはニアフィールドバージョンと同等ですが、キャビネットの底面に、Konig & Meyer 24120ブラケット*と結合するための「トップハット」を埋め込んでいます。
*サードパーティ製のブラケットは別売りです。
技術仕様（SCM25ATH PRO MK2）
| 音響 | |
|---|---|
| 使用ユニット | Bass: SB50-164SC 8 Ω Mid: SM75-150 16 Ω HF: SH25-76S 6 Ω Compact |
| カットオフ周波数 | 47 Hz（-6dB、半無響室）、25 kHz（-6 dB） |
| 最大音圧レベル | 109 dB 連続 / 115 dB ピーク（ペア、IEC Weighted ピンクノイズ、1m、無響室） |
| 感度 | +4 dBu ref 92 dBC（ベースブースト 0 dB、入力感度 1 V、ピンクノイズ） |
| エレクトロニクス | |
| バランス入力 | Female XLR、2番ホット |
| 入力インピーダンス | 20 kΩ（differential） |
| 入力CMRR | > 82 dB（10 kHz） |
| 入力感度 | 2.2 dBu / 1 Vrms for full power |
| 入力感度コントロール | 連続可変 2.2 dBu - 8.2dBu / 1 Vrms - 2 Vrms（-6 dB） |
| ベースブースト・コントロール | 連続可変 0 dB - +3dB |
| クロスオーバーフィルタ | 4次Linkwitz-Riley 380 Hz、3.5 kHz. |
| 周波数特性 | 2 Hz - 200 kHz（-3dB） |
| アンプ | クラスA/B MOSFET |
| アンプ出力 | Bass 150 W（8Ω）、Mid 60 W（8 Ω）、HF 32W（6 Ω） |
| THD+N | < 0.003% / -92 dB （1 kHz、1 dB below rated power、90 kHz BW） |
| リミッター | アクティブFET モメンタリ・ゲインリダクション |
| パワー入力 | 115 V |
| 消費電力 | 待機 24 W / 35 VA、1/8thパワー 117 W / 159 VA、フルパワー 255 W / 324 VA |
| 寸法 | |
| 重量 | 25.4 kg |
| 外形寸法（高さ x 幅 x 奥行き） | 271 x 430 x 411（mm） |
| 取り付け範囲の調整 | |
| 左右のパン | +/- 48°の連続可変（キャビネットが壁に当たることで制限） |
| 垂直チルト | 水平から-22°（下向き）まで11段階（ブラケットによって制限） |
SCM25Ai Pro Mk2
ウォールマウント・シーリングマウント用モデル

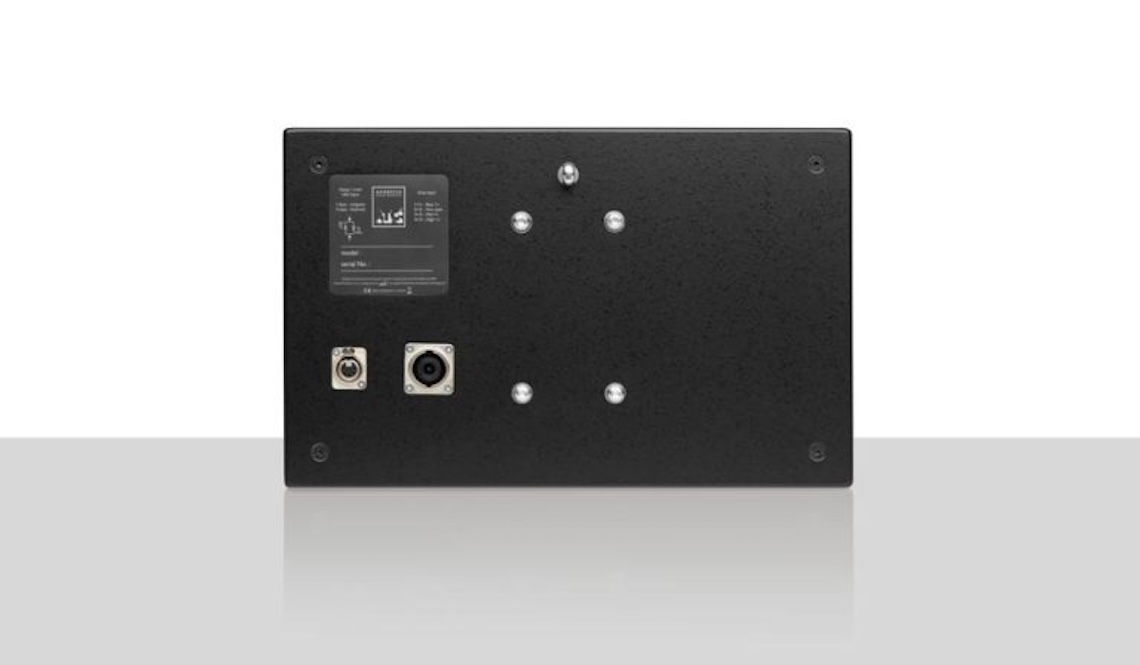

SCM25Ai Pro Mk2は、SCM25A Pro Mk2のインストール専用バリエーションで、壁面や天井への取り付けを想定して設計されています。そのパフォーマンスはニアフィールドバージョンと同等ですが、スチール製の補強キャビネットと、広く利用可能なサードパーティ製のブラケットを使用した安全で簡単な取り付けのためのリアパネル固定ポイントを備えています。
このモニターは、SCM25A Pro Mk2アンプの19インチラックマウントバージョンによって駆動され、1、2、3チャンネルのリモートアンプオプションが利用可能です（下記参照）。
SCM25Ai Pro Mk2は、Dolby Atmosなどのマルチチャンネルサラウンドやイマーシブオーディオアプリケーションにおけるサラウンドチャンネルや天井チャンネルの使用に最適です。
R1-234 リモートアンプ

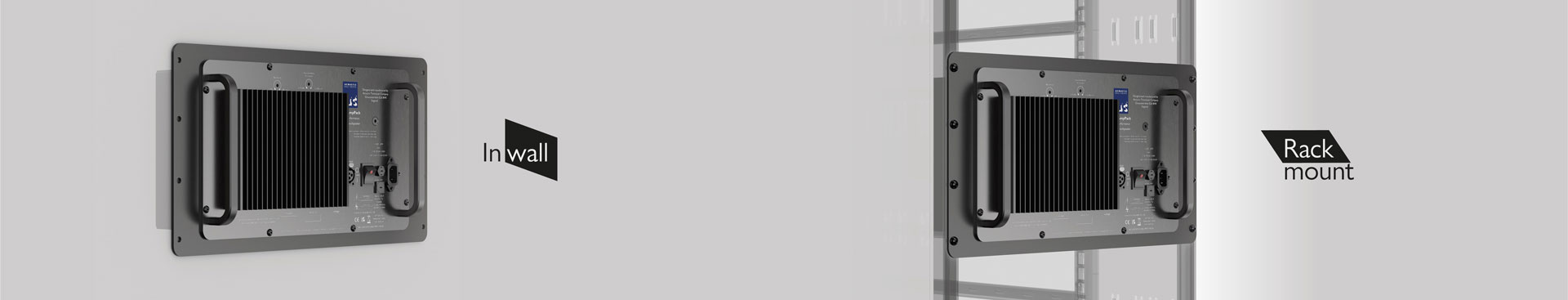

SCM25Ai Proスピーカーと組み合わせるための1チャンネル6U/19インチラックマウントアンプで、壁面またはラックへの取り付けに適しています。
R2-234 リモートアンプ

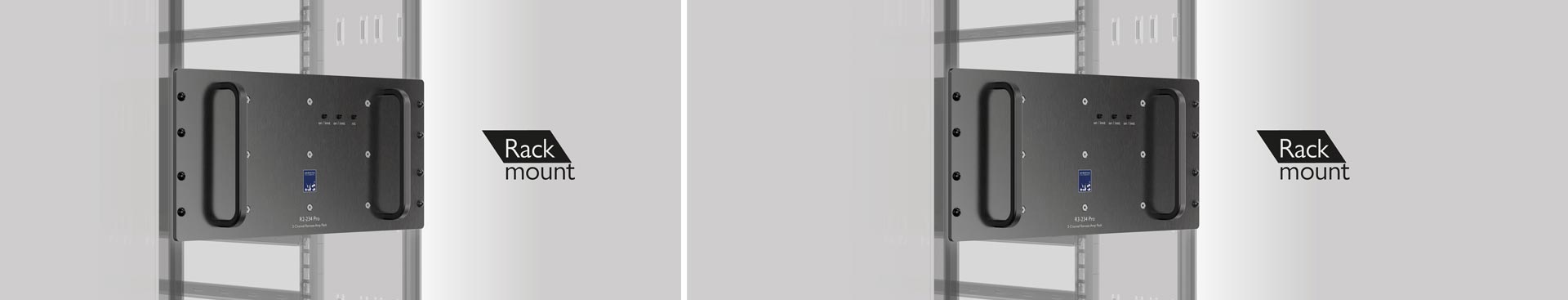

SCM25Ai Proスピーカーと組み合わせるための2チャンネル5U/19インチラックマウントアンプで、ラックへの取り付けに適しています。
R3-234 リモートアンプ
SCM25Ai Proスピーカーと組み合わせるための3チャンネル5U/19インチラックマウントアンプで、ラックへの取り付けに適しています。
技術仕様（SCM25Ai PRO MK2）
| 音響 | |
|---|---|
| 使用ユニット | Bass: SB50-164SC 8 Ω Mid: SM75-150 16 Ω HF: SH25-76S 6 Ω Compact |
| カットオフ周波数 | 47 Hz（-6dB、半無響室）、25 kHz（-6 dB） |
| 最大音圧レベル | 109 dB 連続 / 115 dB ピーク（ペア、IEC Weighted ピンクノイズ、1m、無響室） |
| 感度 | -15 dBu ref 85 dBC（ベースブースト 0 dB、入力感度 1 V、ピンクノイズ） |
| スピーカーレベル入力 | Neutrik NL8 x1 |
| パワー/クリップ用LED入力 | 5-Pin Female XLR x1 |
| 寸法 | |
| 重量 | 19.3 kg |
| 外形寸法（高さ x 幅 x 奥行き） | 271 x 430 x 319（mm） |
| エレクトロニクス（R1-234 リモートアンプ） | |
| バランス入力 | Female XLR、2番ホット |
| 入力インピーダンス | 20 kΩ（differential） |
| 入力CMRR | > 82 dB（10 kHz） |
| 入力感度 | 2.2 dBu / 1 Vrms for full power |
| 入力感度コントロール | 連続可変 2.2 dBu - 8.2dBu / 1 Vrms - 2 Vrms（-6 dB） |
| ベースブースト・コントロール | 連続可変 0 dB - +3dB |
| クロスオーバーフィルタ | 4次Linkwitz-Riley 380 Hz、3.5 kHz. |
| 周波数特性 | 2 Hz - 200 kHz（-3dB） |
| アンプ | クラスA/B MOSFET |
| アンプ出力 | Bass 150 W（8Ω）、Mid 60 W（8 Ω）、HF 32W（6 Ω） |
| THD+N | < 0.003% / -92 dB （1 kHz、1 dB below rated power、90 kHz BW） |
| リミッター | アクティブFET モメンタリ・ゲインリダクション（スピーカーフロントパネルのLEDでリミッター動作表示） |
| スピーカーレベル出力 | Neutrik NL8 x1 |
| パワー/クリップ用LED出力 | 5-Pin Female XLR |
| パワー入力 | 115 V |
| 消費電力 | 待機 24 W / 35 VA、1/8thパワー 117 W / 159 VA、フルパワー 255 W / 324 VA |
| 寸法（R1-234 リモートアンプ） | |
| 重量 | 10 kg |
| 外形寸法（高さ x 幅 x 奥行き） | 482.6 x 265 x 151.5（mm） |
| エレクトロニクス（R2-234 PRO & R3-234 PRO リモートアンプ） | |
| 注意：以下の仕様は、2チャンネルまたは3チャンネルアンプの1チャンネル分の仕様です。 | |
| バランス入力 | Female XLR、2番ホット |
| 入力インピーダンス | 20 kΩ（differential） |
| 入力CMRR | > 82 dB（10 kHz） |
| 入力感度 | 2.2 dBu / 1 Vrms for full power |
| 入力感度コントロール | 連続可変 2.2 dBu - 8.2dBu / 1 Vrms - 2 Vrms（-6 dB） |
| ベースブースト・コントロール | 連続可変 0 dB - +3dB |
| クロスオーバーフィルタ | 4次Linkwitz-Riley 380 Hz、3.5 kHz. |
| 周波数特性 | 2 Hz - 200 kHz（-3dB） |
| アンプ | クラスA/B MOSFET |
| アンプ出力 | Bass 150 W（8Ω）、Mid 60 W（8 Ω）、HF 32W（6 Ω） |
| THD+N | < 0.003% / -92 dB （1 kHz、1 dB below rated power、90 kHz BW） |
| リミッター | アクティブFET モメンタリ・ゲインリダクション（スピーカーフロントパネルのLEDでリミッター動作表示） |
| スピーカーレベル出力 | Neutrik NL8 x1 |
| パワー/クリップ用LED出力 | 5-Pin Female XLR |
| パワー入力 | 115 V |
| 消費電力 | 待機 24 W / 35 VA、1/8thパワー 117 W / 159 VA、フルパワー 255 W / 324 VA |
| 寸法（R2-234 PRO & R3-234 PRO リモートアンプ） | |
| 重量 | R2-234 PRO：15 kg / R3-234 PRO：23.3 kg |
| 外形寸法（高さ x 幅 x 奥行き） | 221 x 483 x 448（mm） |
