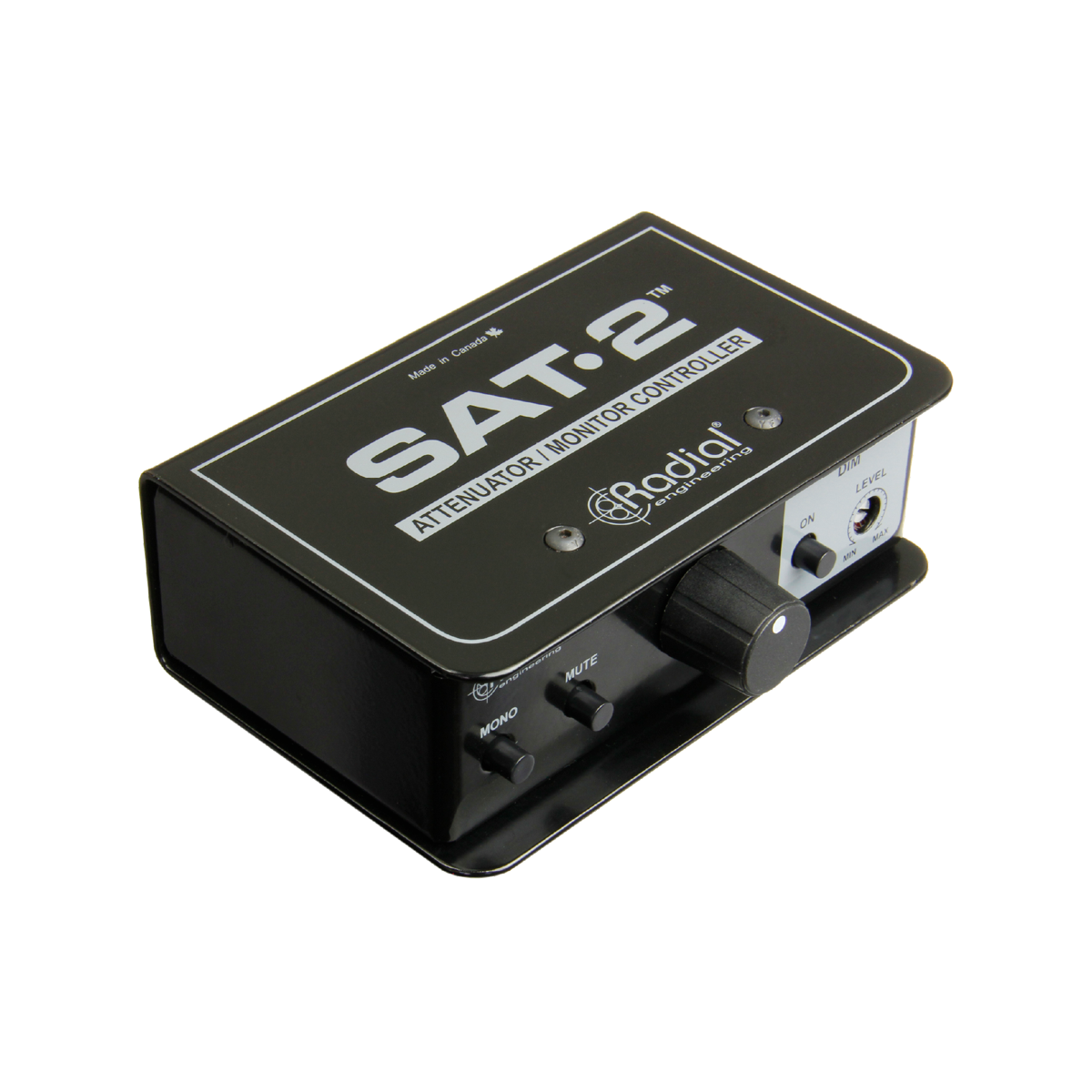

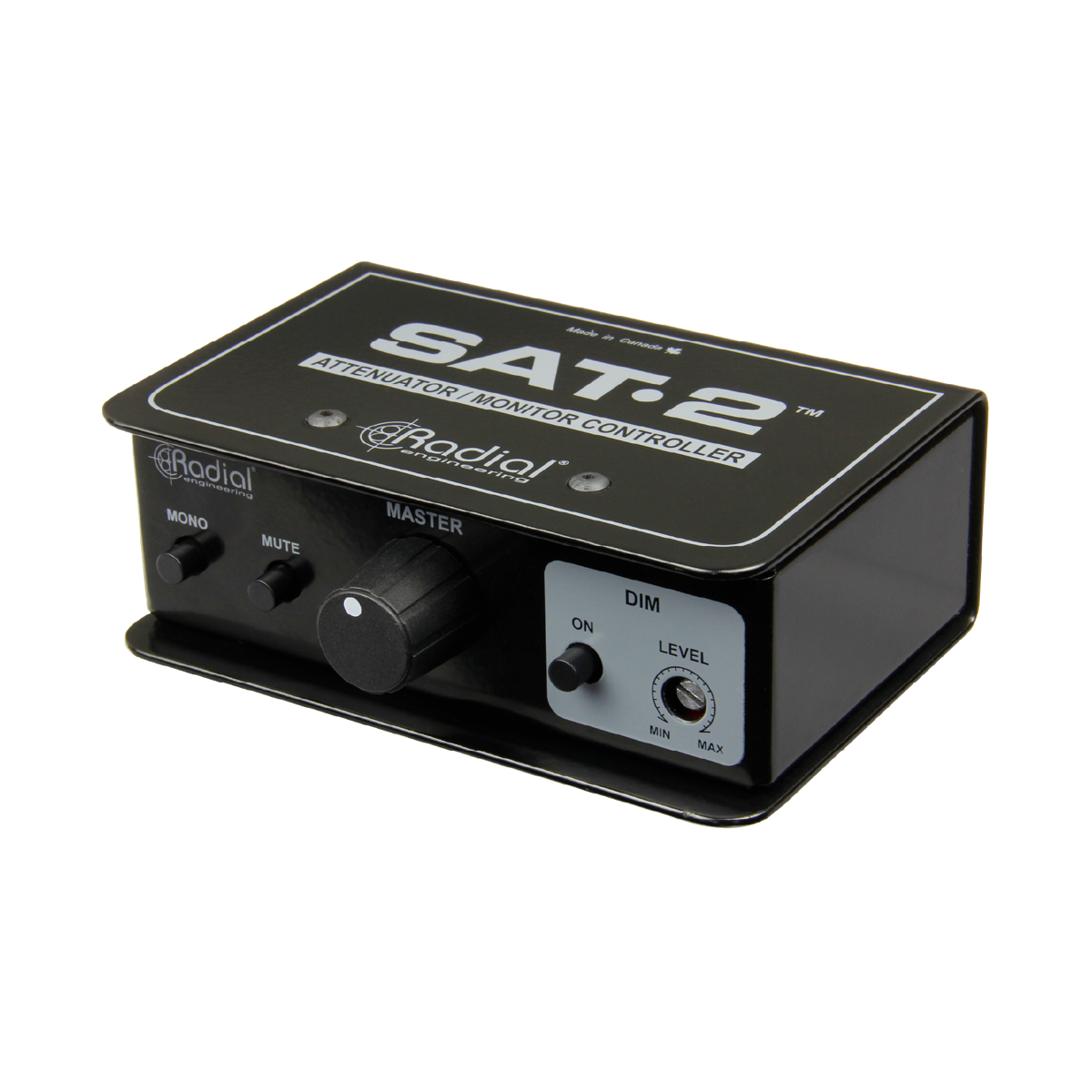

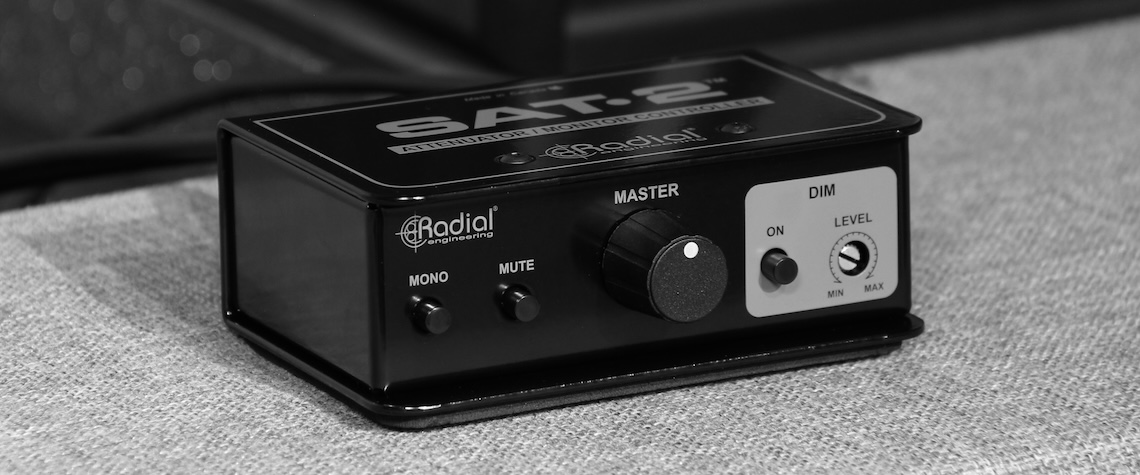

SAT-2

アッテネーター/モニターコントローラ

主な特長

モニタースピーカーペアをレベルコントロール
過大な信号を減衰させクリッピングを防止
完全なパッシブ回路のため電源は不要
色付けのない透明度の高いサウンド

製品紹介

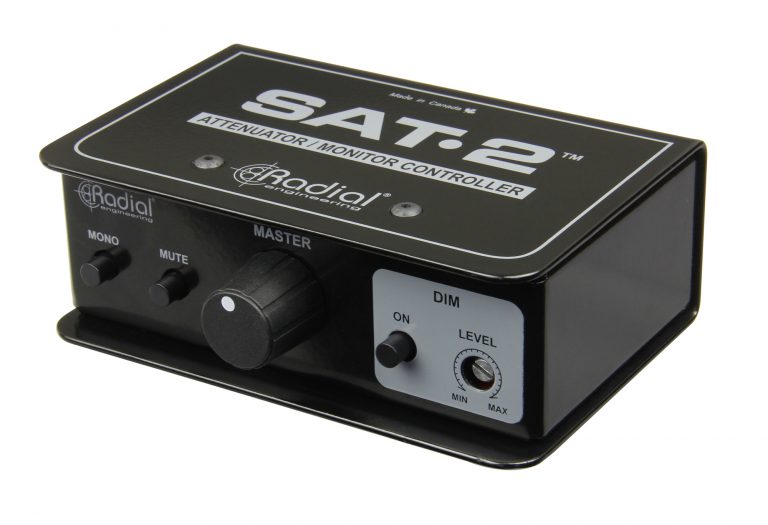

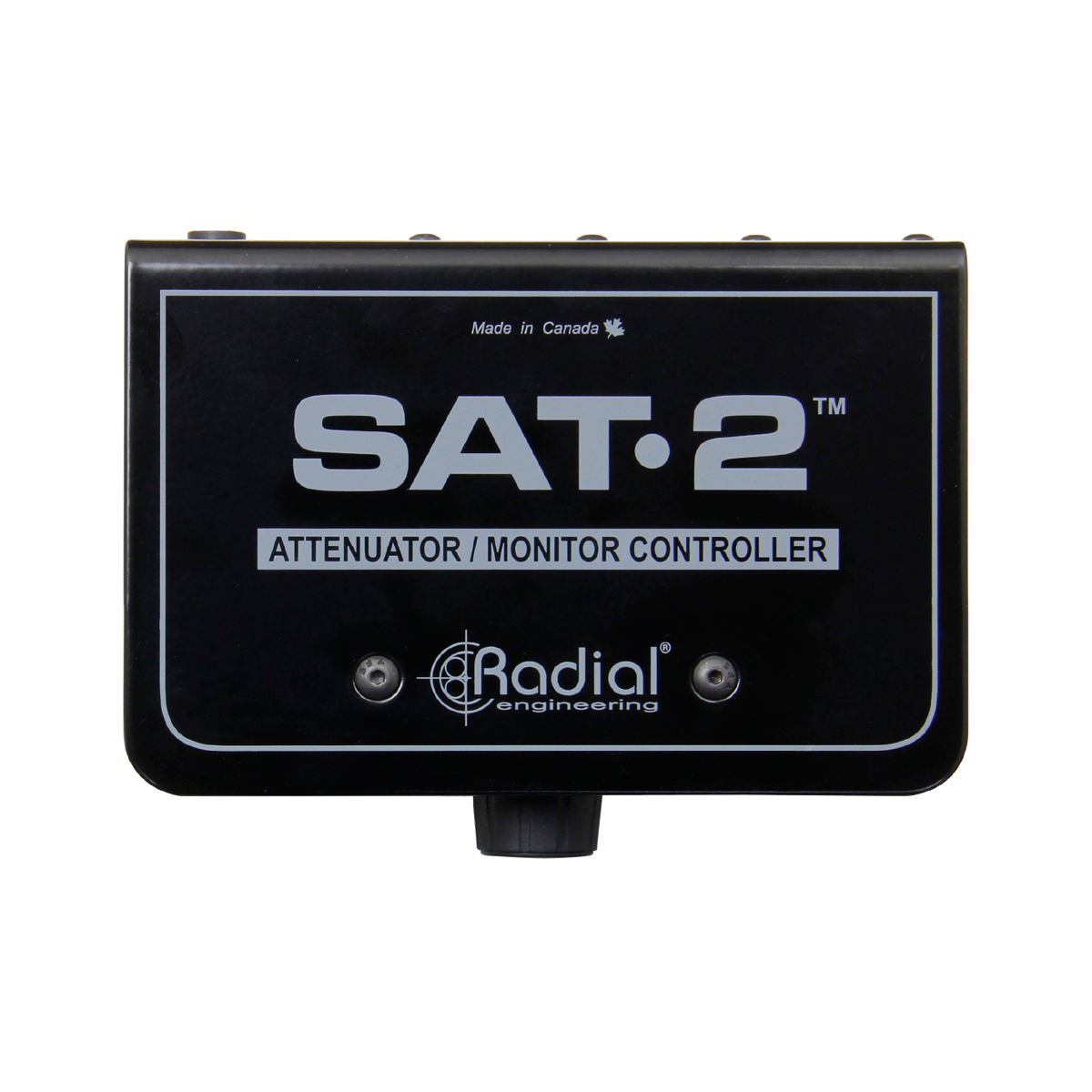

Radial SAT-2は、過大な信号を減衰し、必要に応じてレベル調整が可能なモニタコントローラです。
SAT-2をオーディオI/Fとパワードスピーカーの間にセットしモニターコントローラとして使用、またレコーダーに送る前の過大な信号を減衰させるアッテネーターとして使用することができます。
ホットなマイクプリからの信号をSAT-2で調整することで、トーンやキャラクターを損なわずに適切なライン信号をレコーダーの入力に送ります。

接続例

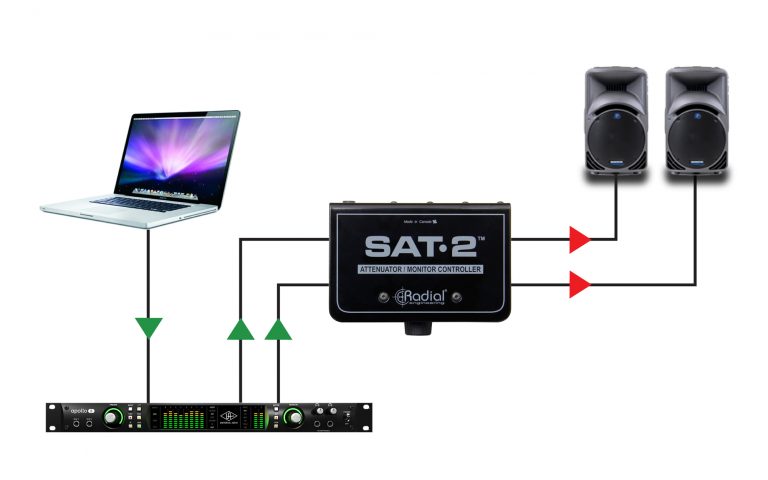

モニターコントローラとして使用する

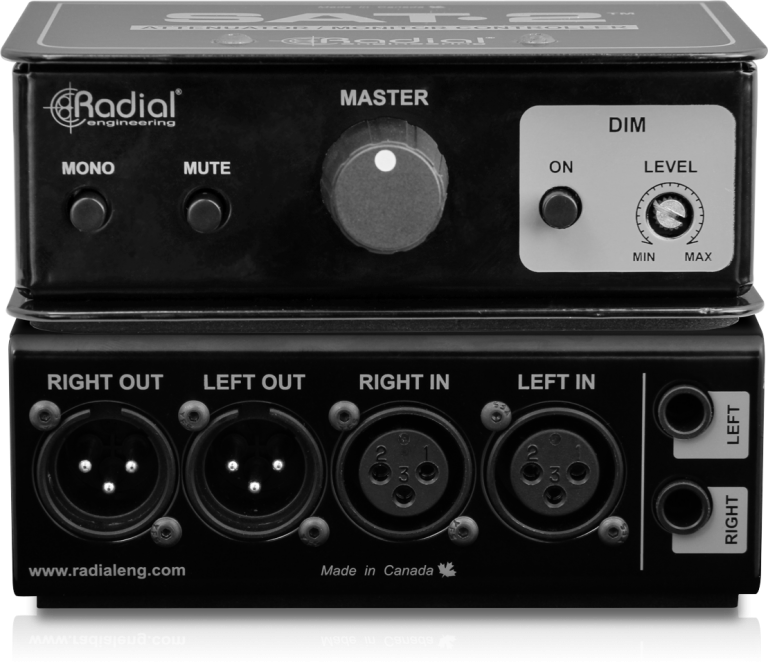

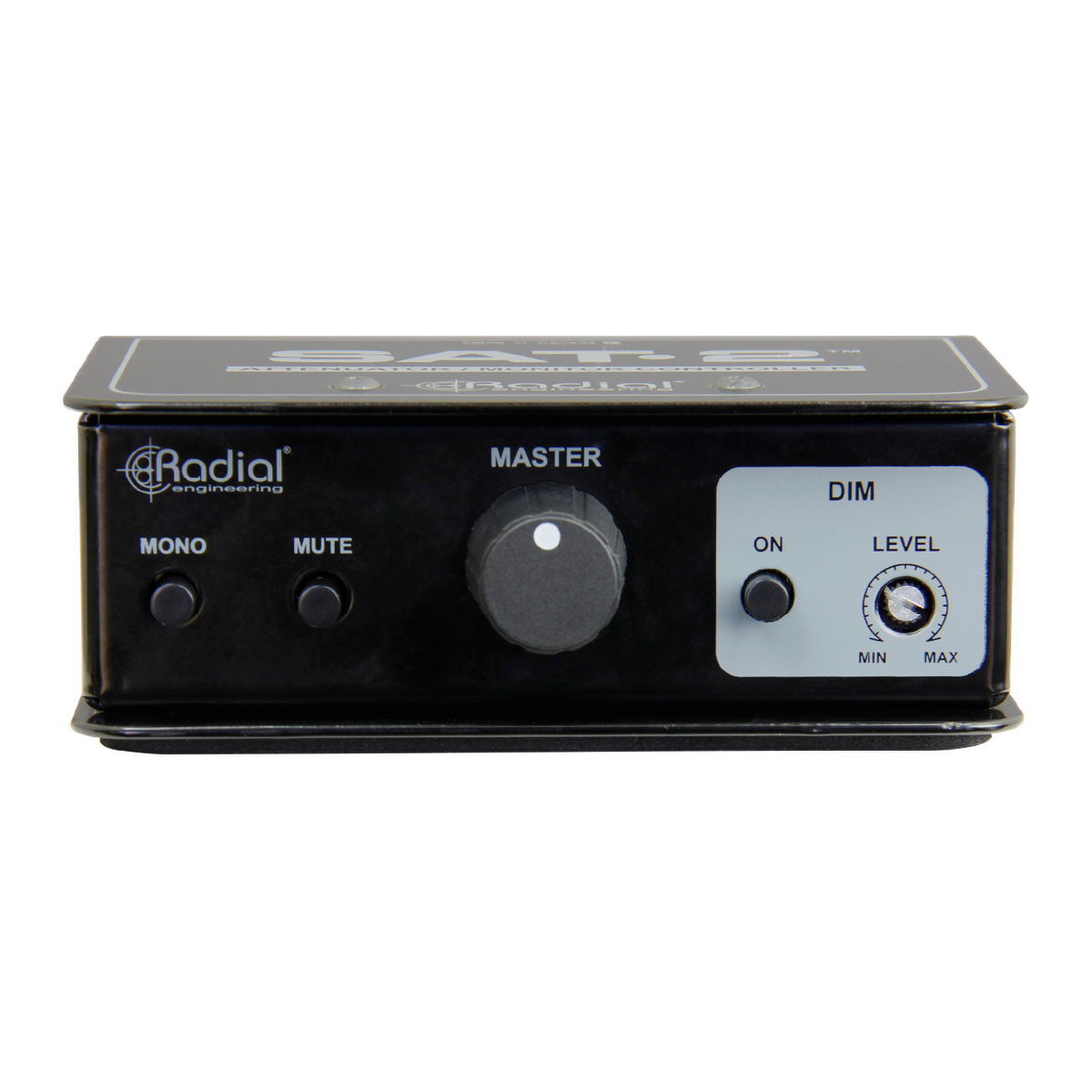

SAT-2をオーディオI/Fとパワードスピーカーの間に接続します。レベルコントロール、DIM、MUTEスイッチを使用します。

マイクプリやコンプからの過大な信号を減衰
SAT-2のトリムコントロールを使用して、レコーダーの入力がオーバーロードまたはクリップさせないようにしつつ、プリアンプのキャラクターをスイートスポットまで保ちます。

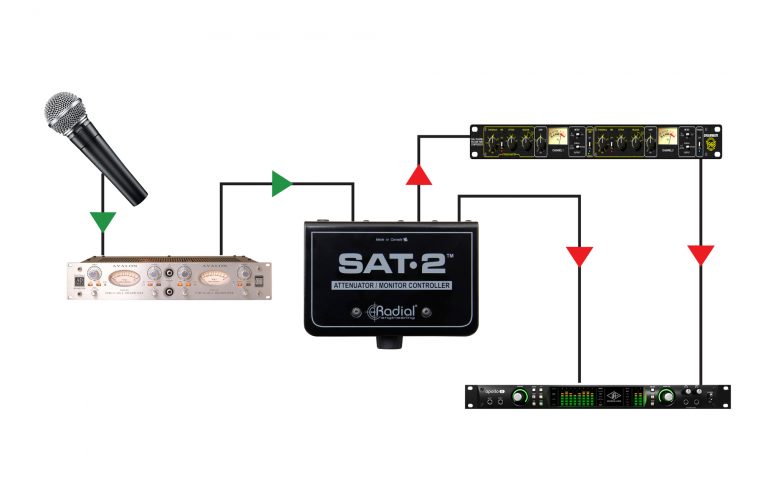

エフェクト処理のためにパラレルに信号を送る
マイクプリの出力をSAT-2に接続し、MONOスイッチをオンにします。SAT-2の一方の出力を直接レコーダーに、もう一方の出力をエフェクトを経由してレコーダーの別チャンネルに接続します。DAWで2つのトラックのブレンドを調整することができます。

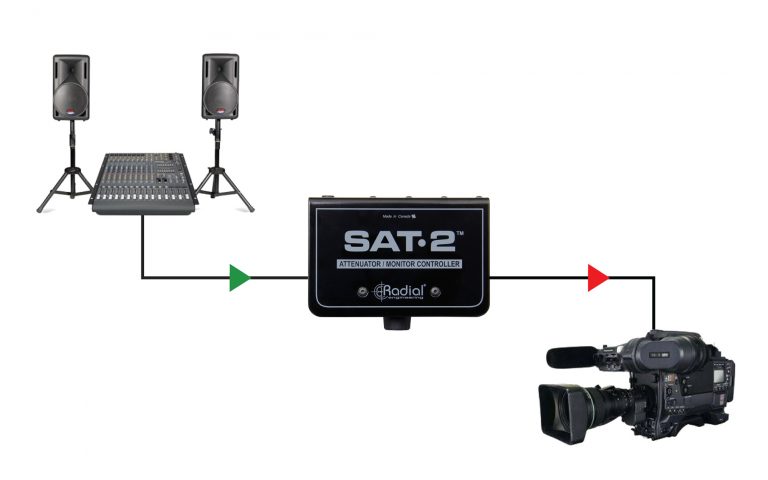

ブロードキャスト機器に送るミキサーからの出力を減衰
AUX出力をトリミングし、プロダクションオーディオをビデオカメラやフィールドレコーダーに送ります。

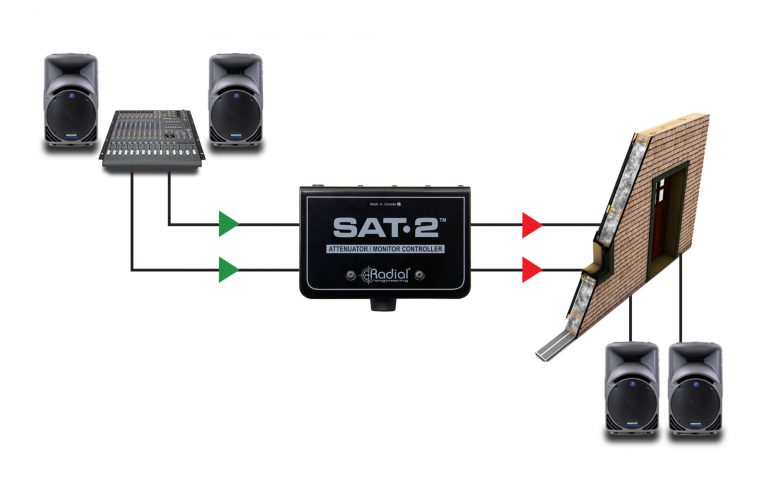

マルチルームのPAシステムにレベルコントロールを追加する
PAミキサーのAUX出力と別の部屋にあるパワードスピーカーとの間にSAT-2を入れ、各ゾーンのボリューム調整を可能にします。

技術仕様

Audio circuit type: Passive audio signal path
Number of channels: 2
Frequency response: 20Hz to 20kHz
Dynamic range: >141dB
Gain: 0dB
Total harmonic distortion: >0.0005% @ 0dBu
Intermodulation Distortion: >0.001% @ 0dBu
Phase Deviation: 0° @ 20Hz, 0° @ 1kHz, +2° @10kHz
Input Impedance: 8 kΩ
Output Impedance: 1.8 kΩ
Common Mode Rejection Ratio: >80dB
Noise: -115dBu
Maximum Input: >+ 26dBu
Mono Sum, Level Control

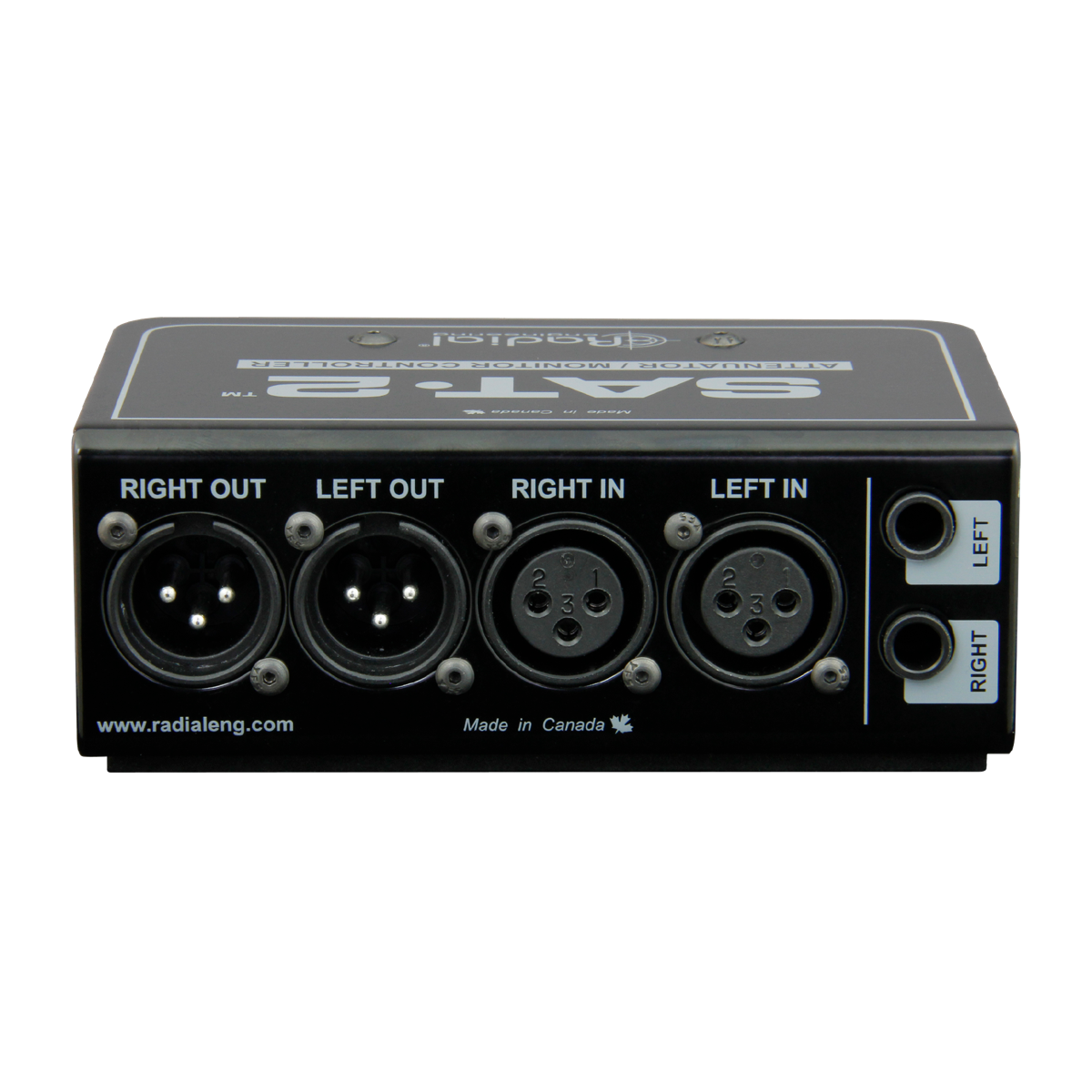

Input Connectors: XLR, 1/4"
Output Connectors: XLR
Construction: 14-gauge steel chassis and outer shell
Size (L x W x D): 5" x 3.25" x 2" (12.7 x 8.3 x 5cm)
Weight: 1.5lb (0.68kg)
Shipping size (L x W x D): 6.4" x 4.25" x 3" (16.3 x 10.8 x 7.6cm)
Shipping weight: 1.8lb (0.8kg)
Power: Passive, no power required
Conditions: For use in dry locations only between 5°C and 40°C

商品コード

EANコード: 0676101044641
