PZ-Select

製品紹介

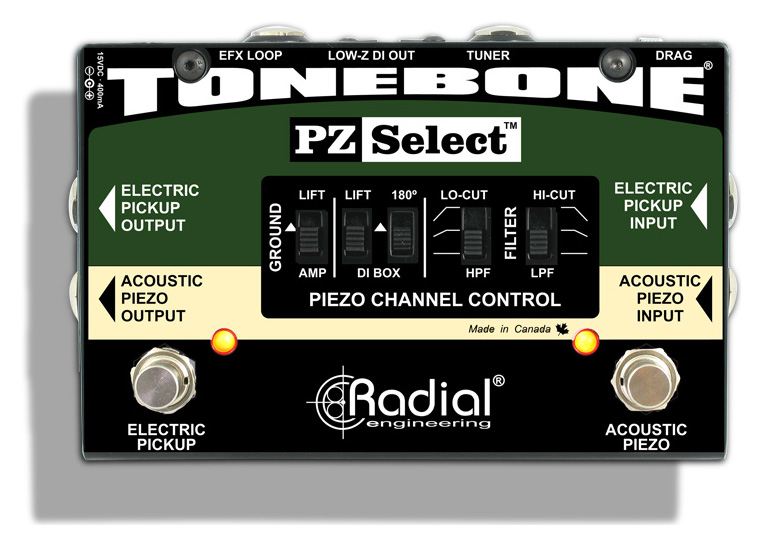

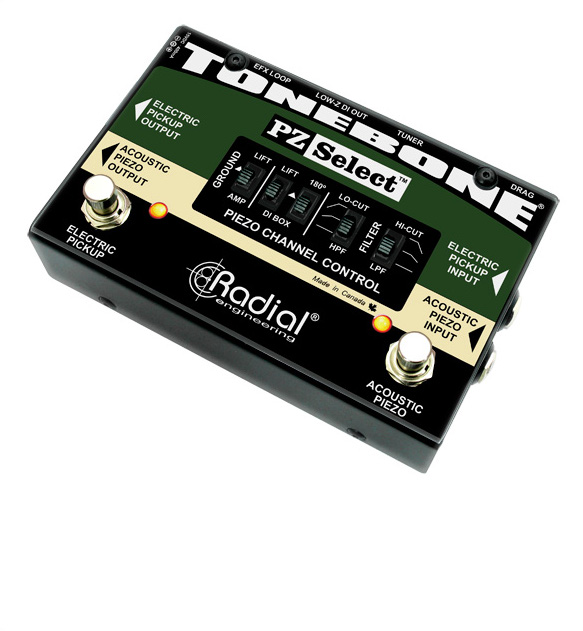

Radial PZ-Selectは、ピエゾとエレクトリック、2つのピックアップを駆使するギタリストやベーシストのために開発されたユニークなペダルです。それぞれのチャンネルをフットスイッチでオンオフできます。

ピエゾ・チャンネル

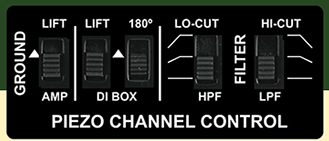

ピエゾPU用のチャンネルには、ハイパス・フィルターとローパス・フィルターを装備しています。加えて、ピエゾ側にはエフェクト・ループがあり、EQやリバーブ等を繋げられます。このループはエレクトリック側には影響しません。アンプ用の出力端子に加え、PAシステム用のバランス/ローインピーダンスDI出力端子も装備しています。アンプとDIそれぞれにグランドリフト・スイッチがあり、グランドループが原因で起こるバズやハムを取り除けます。XLR出力には位相反転スイッチもあるので、モニターとステージのサウンドの位相を合わせることができます。

エレクトリック・チャンネル

エレクトリック・ピックアップ用のエレクトリック・チャンネルはクラスAバッファー回路で、ラジアル独自のDragコントロールを装備しています。Dragコントロールにより、ピックアップの負荷を変化させ、アンプ直のようなトーンやタッチを再現できます。このチャンネルはステージ用アンプに出力します（エレクトリック・チャンネルでは、エフェクト・ループとDI出力は使えません）。

入力端子

入力端子は、ステレオ1/4インチTRS、モノラル1/4インチTSのどちらでも入力可能です。TRS端子を搭載したデュアル・ピックアップのギターなら、ピエゾとマグネチックをケーブル1本で繋ぐことができます。

チャンネル選択

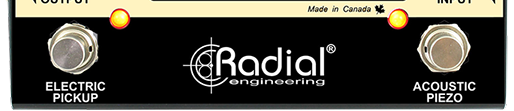

チャンネルはフットスイッチを踏むだけで簡単に選べます。オンの場合、ステージ上でも分かりやすいようにLEDが点灯します。チャンネルがオフの場合でも、両チャンネルの信号はチューナーアウトに送られるので、いつでも音を出さずにチューニングができます。様々な使い方ができるので、ステージでシンプルに楽器のセレクターとしても利用できます。

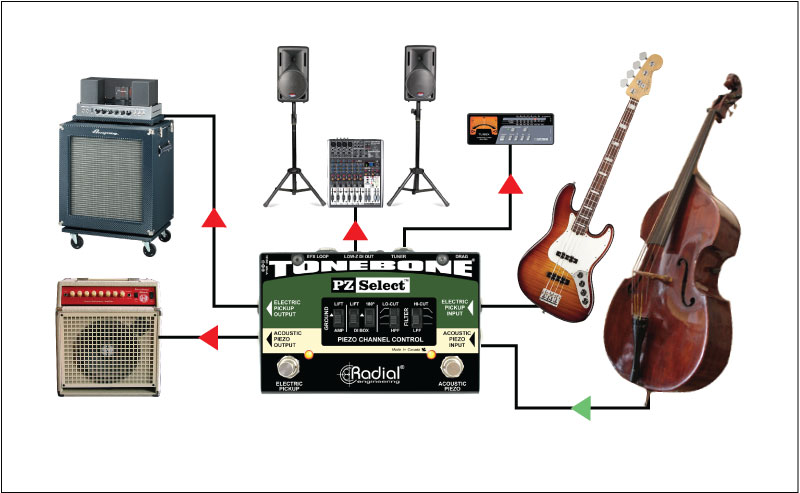

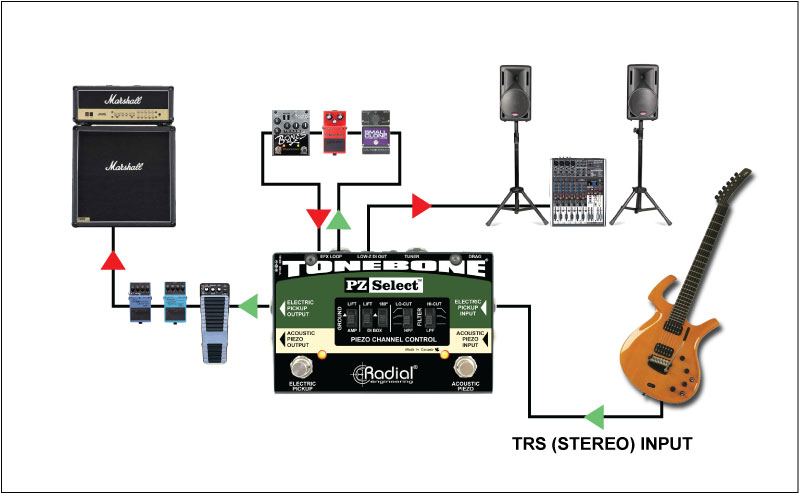

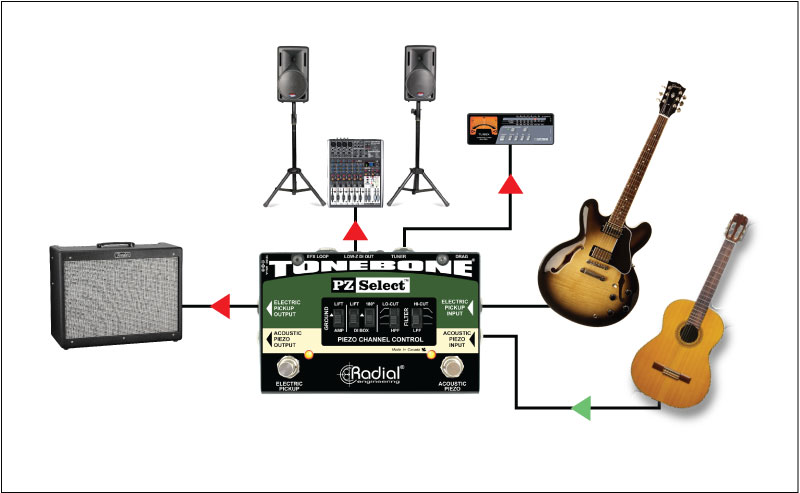

接続例

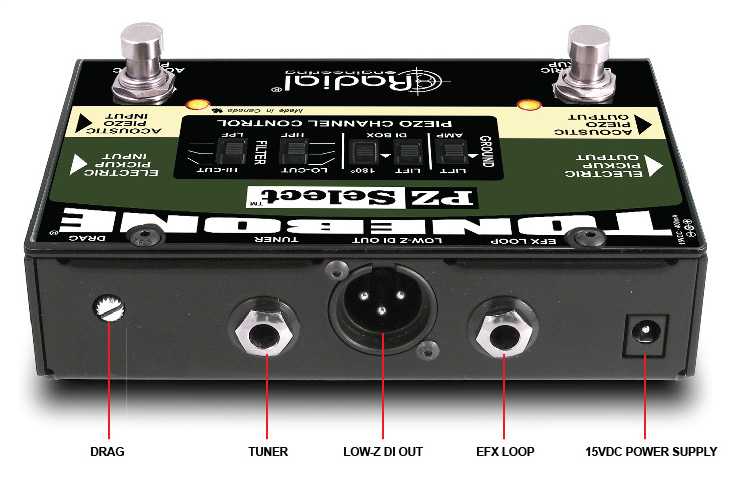

技術仕様

• Acoustic Piezo Input: ¼" Phone unbalanced, 10 Meg Ohm input impedance
• LOW-CUT Filter: Low frequency cut-off at 75Hz and 220Hz
• HI-CUT Filter: High frequency cut-off at 2.8kHz and 7.2kHz
• Effects Loop (Acoustic Piezo): ¼" TRS Phone unbalanced insert type, Tip= effects send, Ring= effects return
• Acoustic Output: ¼" Phone unbalanced, 10k ohm output impedance
• Electric Pickup Input Drag Control: ¼" Phone unbalanced, Variable 10k - 1 MegOhm input impedance
• Electric Pickup Output: ¼" Phone unbalanced, 10k Ohm output impedance
• Tuner output: ¼" Phone unbalanced, 10k ohm output impedance
• XLR Output: XLR balanced 600 ohm mic-level, pin-out (AES standard): pin 1 ground, pin 2 hot (+), pin 3 cold (-)
• Power supply: 15VDC, 400mA (included), center pin positive
• Size (W x D x H): 5.75"x 3.75”x1.99” (146 x 95 x 50mm)
• Weight: 1.75 lbs. (0.8 kg)
