LX8

製品紹介

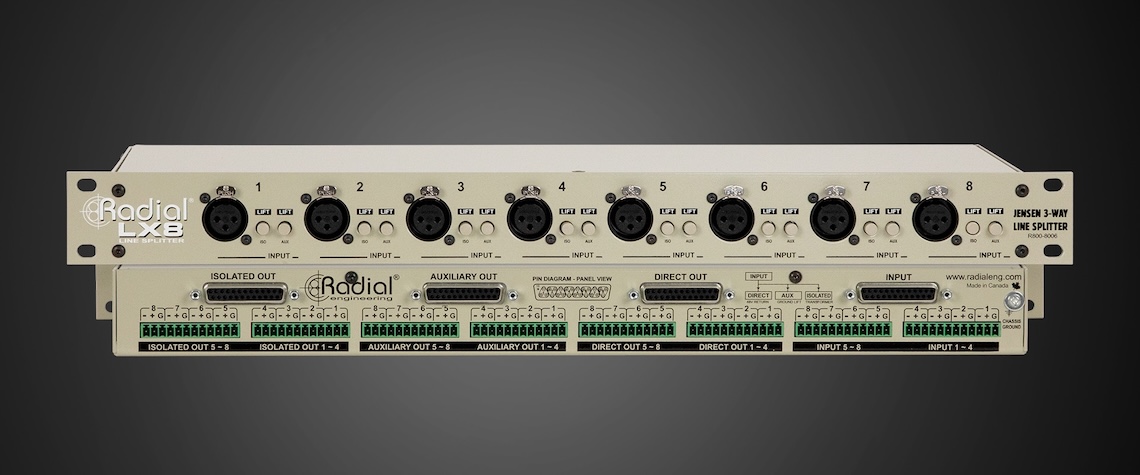

8CHのラインレベル・スプリッター＆アイソレーター

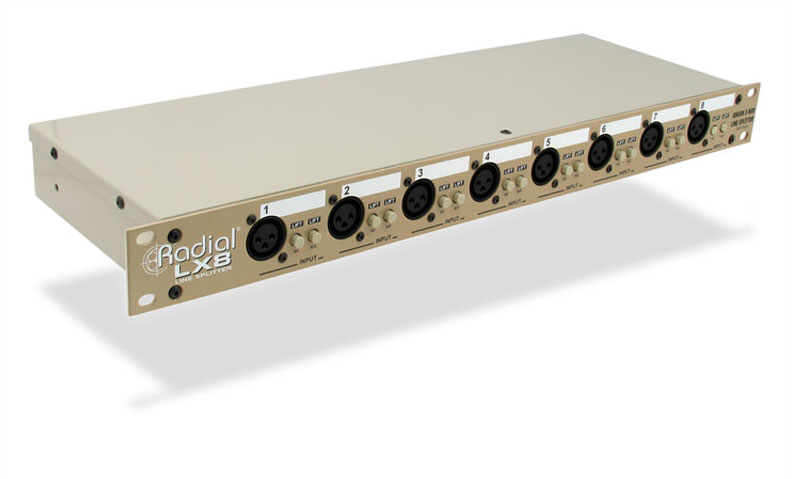

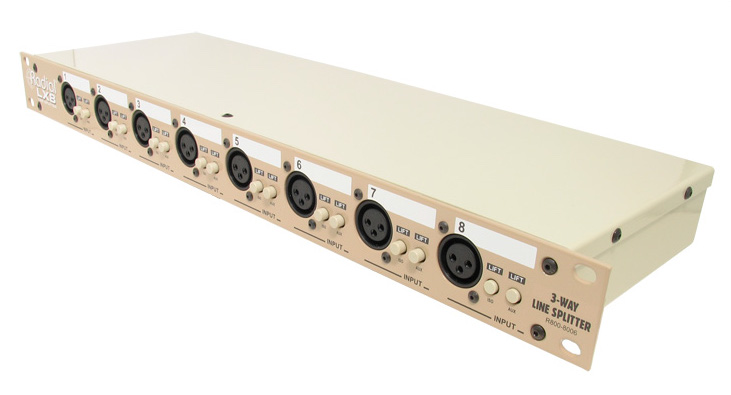

本機は、1Uラックサイズの8CHスプリッター＆アイソレーターです。プロオーディオ用のバランス・ライン信号を取り扱えます。信号を分配する他にも、グランドループが原因のハムやバズを取り除くことも出来ます。

歪みやノイズ無しで+26dBの信号を取り扱い可能
100%パッシブ回路なので電源は不要です。8つのチャンネル全てにEclipse ET-LD4トランスを搭載しています。これにより下は20Hzまでの全ての周波数帯において、+26dBまで歪むこと無く処理できます。加えて、位相のズレも最小限に抑えます。ノイズが少なく、自然な暖かみがあるサウンドです。

端子の種類

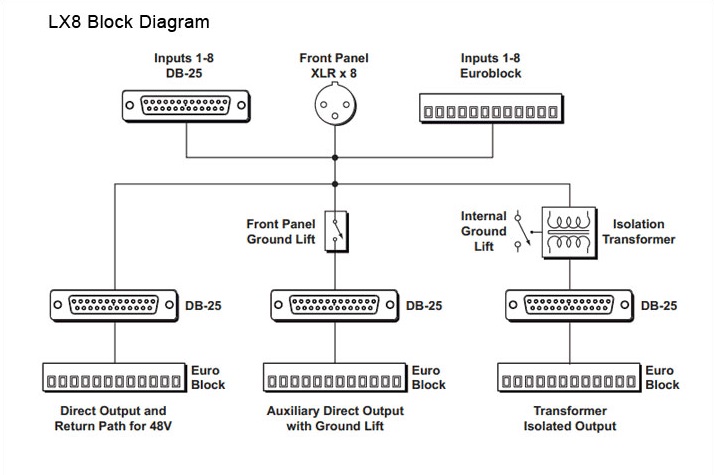

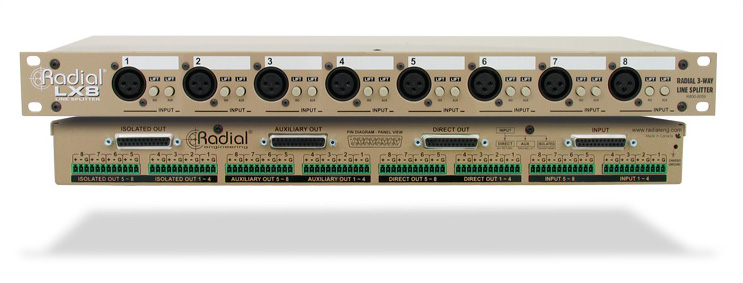

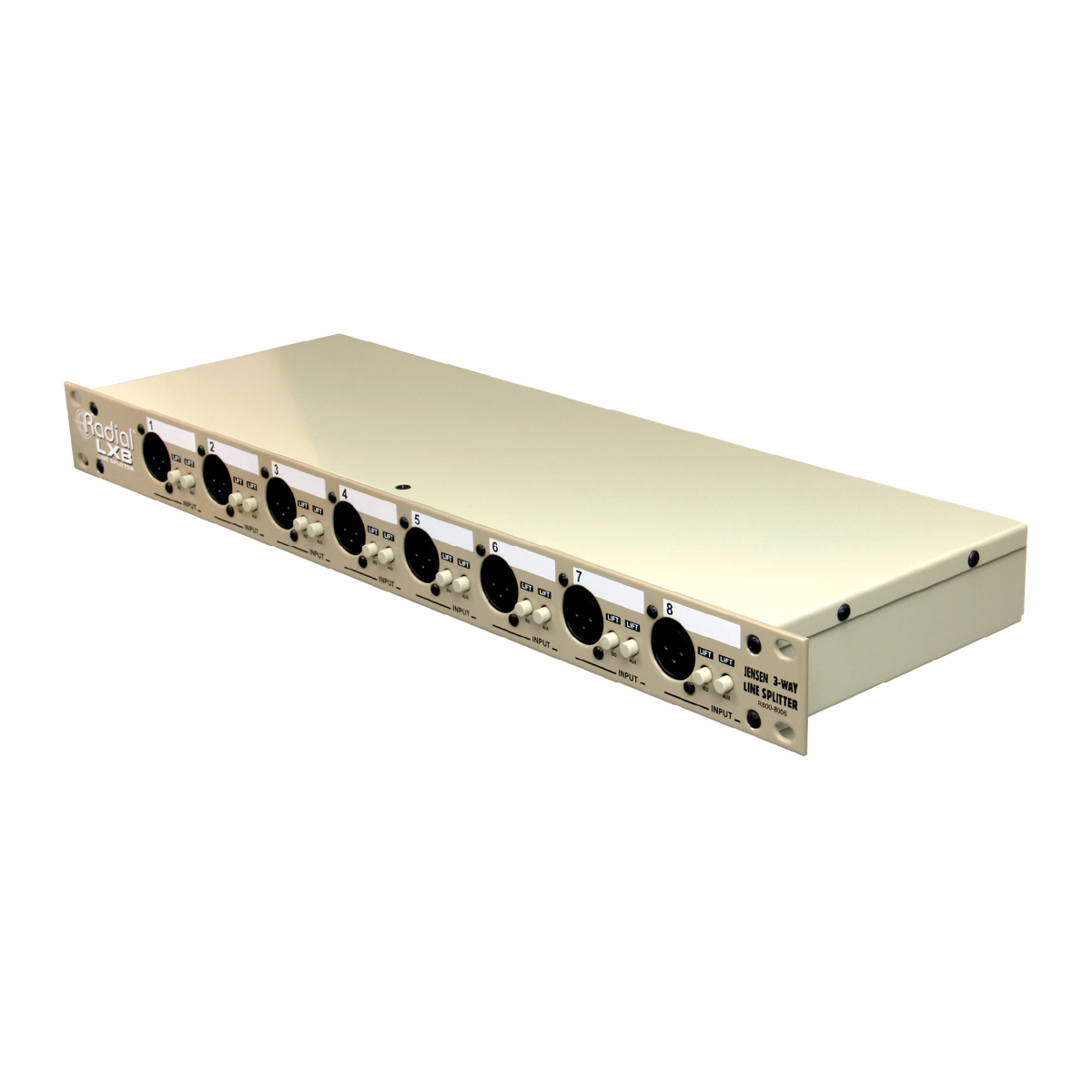

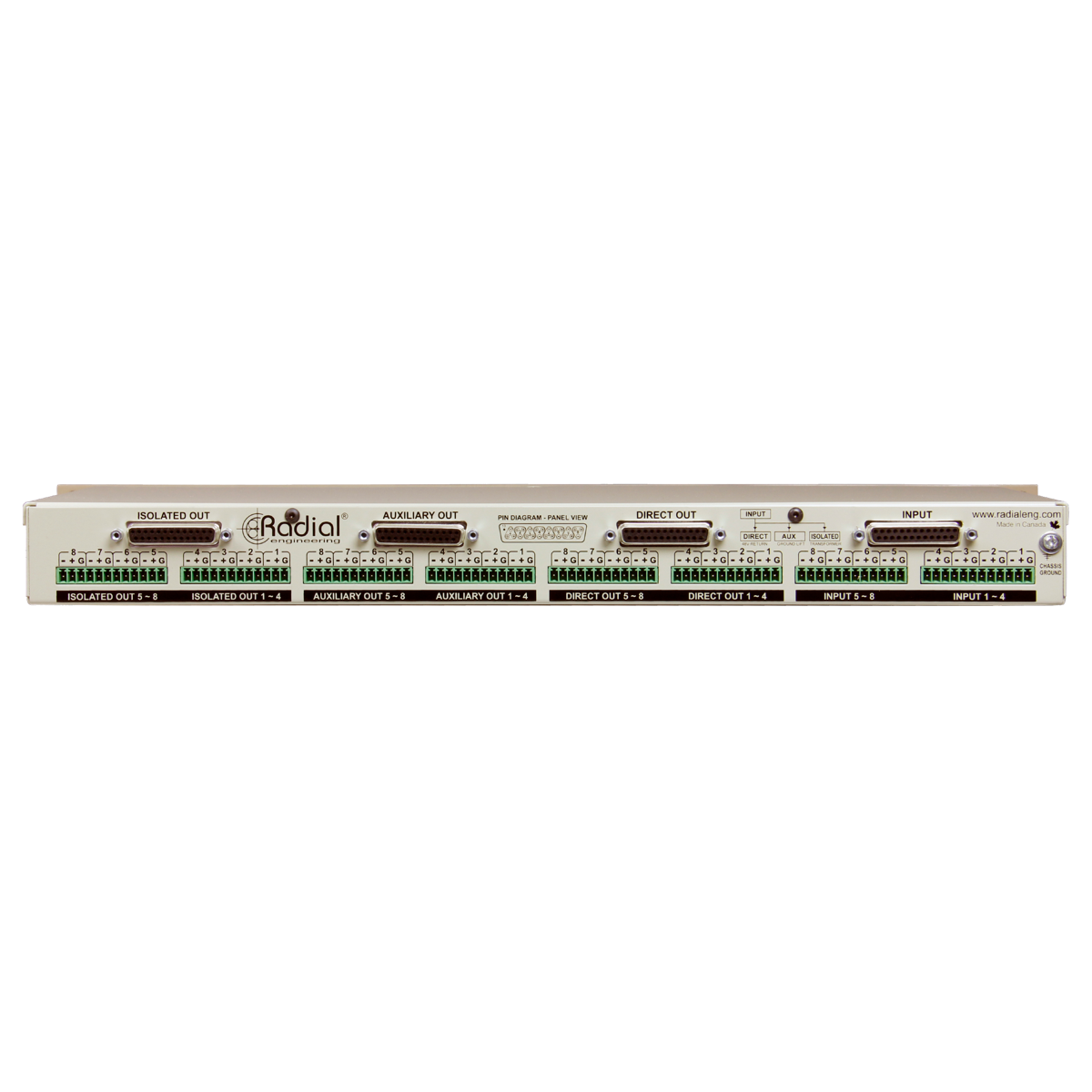

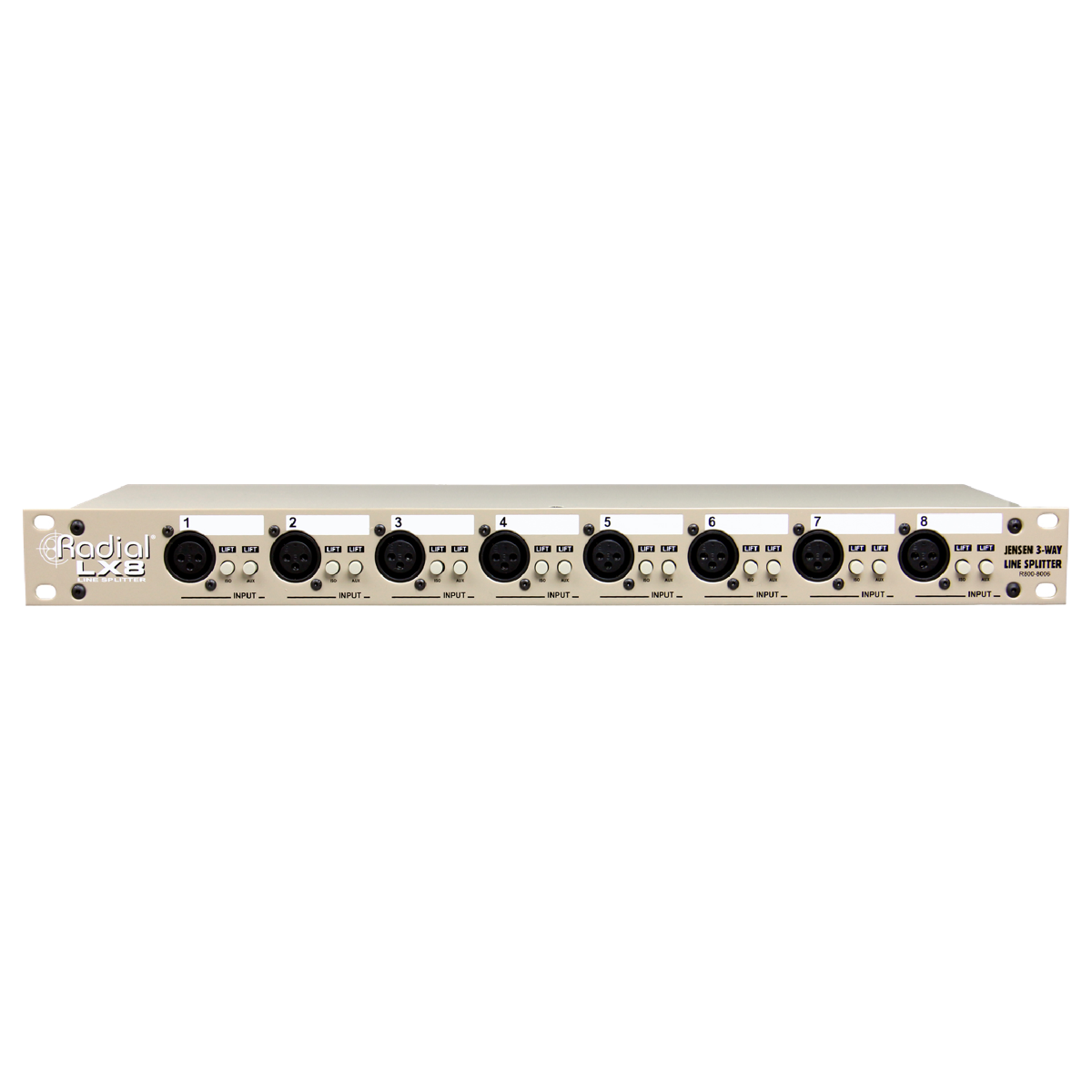

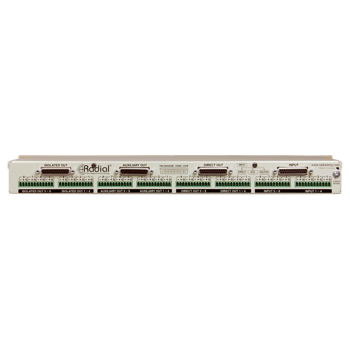

入力端子は、フロント・パネルのXLR端子と、リア・パネルの25ピンD-sub端子がパラレル接続になっています。出力端子は、ハードワイヤー・スルー端子、トランスによるアイソレート端子、AUX端子を装備しています。 これらのうち、アイソレート端子とAUX端子は、グランドリフト・スイッチにより、グランドループが原因のハムやバズを除去できます。リアパネルは、DB-25端子かユーロブロック端子を選べ、しっかりと接続できます。8つの入力信号は、ダイレクト出力／アイソレート出力／AUX出力の3系統に、ノイズ無く分配されます。

LX8とOX8の違い
本機は、Radial OX8と似た機能ですが、以下の点が違います。

• LX8はライン・レベルを入力し、ライン・レベルで出力。
• OX８はライン or マイク・レベルを入力し、マイク・レベルで出力。

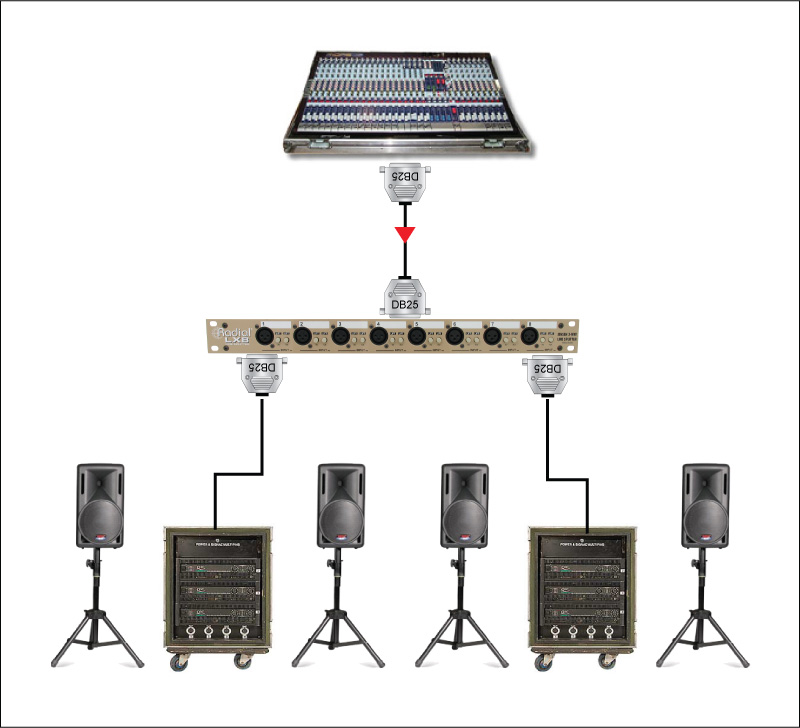

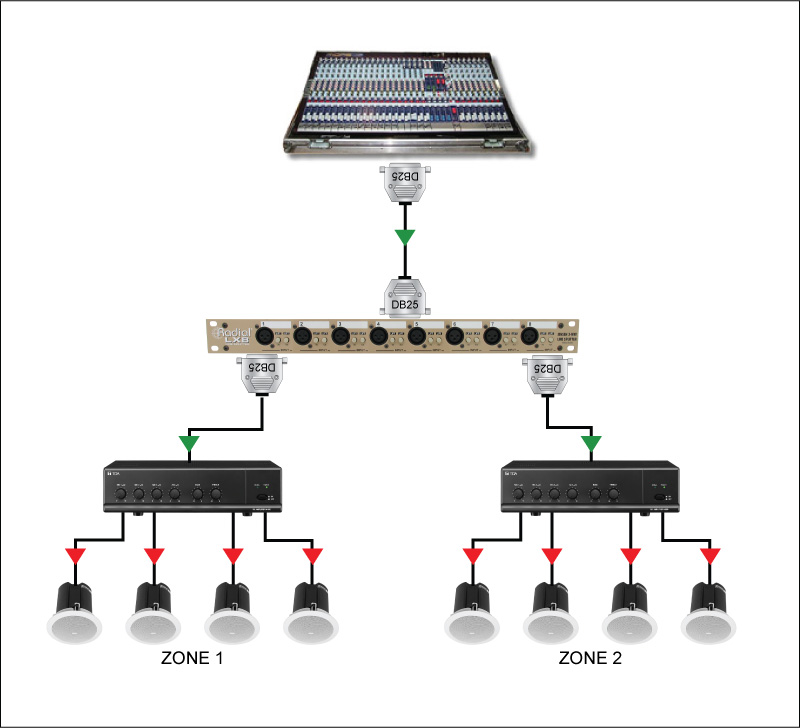

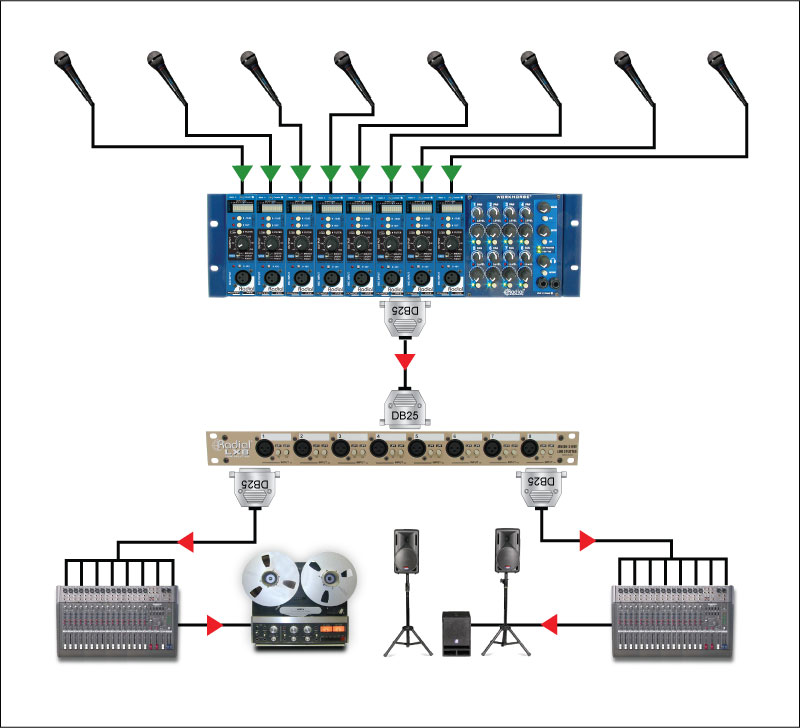

接続例

技術仕様

• Audio circuit type: Passive transformer based line level splitter
• Transformer: Jensen JT-123-SLPC
• Number of channels: 8 channel 3-way splitter
• Frequency response: 20Hz ~ 20KHz (+0dB/-0.1dB)
• Dynamic range: 140dB
• Total harmonic distortion: 0.003% @ 1kHz
• Phase Deviation: 0.2° @ 100Hz; 0.4° @ 20Hz
• Input Impedance: 600 Ohms, balanced
• Output Impedance: 600 Ohms, balanced
• Common Mode Rejection Ratio: -85dB @ 60Hz
• Maximum Input: +26dBu @ 1kHz, +24dBu @ 20Hz

• Ground lift
• Input Connectors: XLR, DB-25, Euroblock
• Output Connectors: XLR, DB-25, Euroblock

• Construction: 14-gauge steel
• Size (L x W x D): 48.25 x 15.25 x 4.45cm
• Weight: 3.4kg
