製品紹介

JS-3はシンプルでハンディサイズながらマイク信号を分岐し、PAシステムなどのサウンドシステムに信号を供給する極めて便利にアイテムです。音質に最も重要なトランスには世界最高峰JENSENトランスを使用し、マイクの信号は歪みなど音質劣化することなくシステムに送られます。

マルチケーブルを使用するような大規模PAシステムでは、FOH（会場）用メインコンソールとモニター用コンソールなどに、分岐機能を搭載したジャンクションボックスを使用することが一般的です。また近年、DAWの発達などに伴って、小規模なクラブなどのライブパフォーマンスなどをマルチトラックレコーディングする機会が増え、多くのエンジニアから小規模ながら、高い基準を満たすクオリティのスプリッターを求める声が寄せられるようになりました。

JS-2、JS-3はそういったアプリケーションに最適なマイクスプリッターです。分岐には最高品質を誇るJENSENトランスを採用し、ハムノイズなどの問題なく、また、音質劣化なく分岐します。他のRadial JDI、J48などと同様に、耐久性の高いボディ、パーツを採用し、永年使用した場合の劣化も少なく、ライブ、放送、レコーディング、設備など様々な現場に最適です。

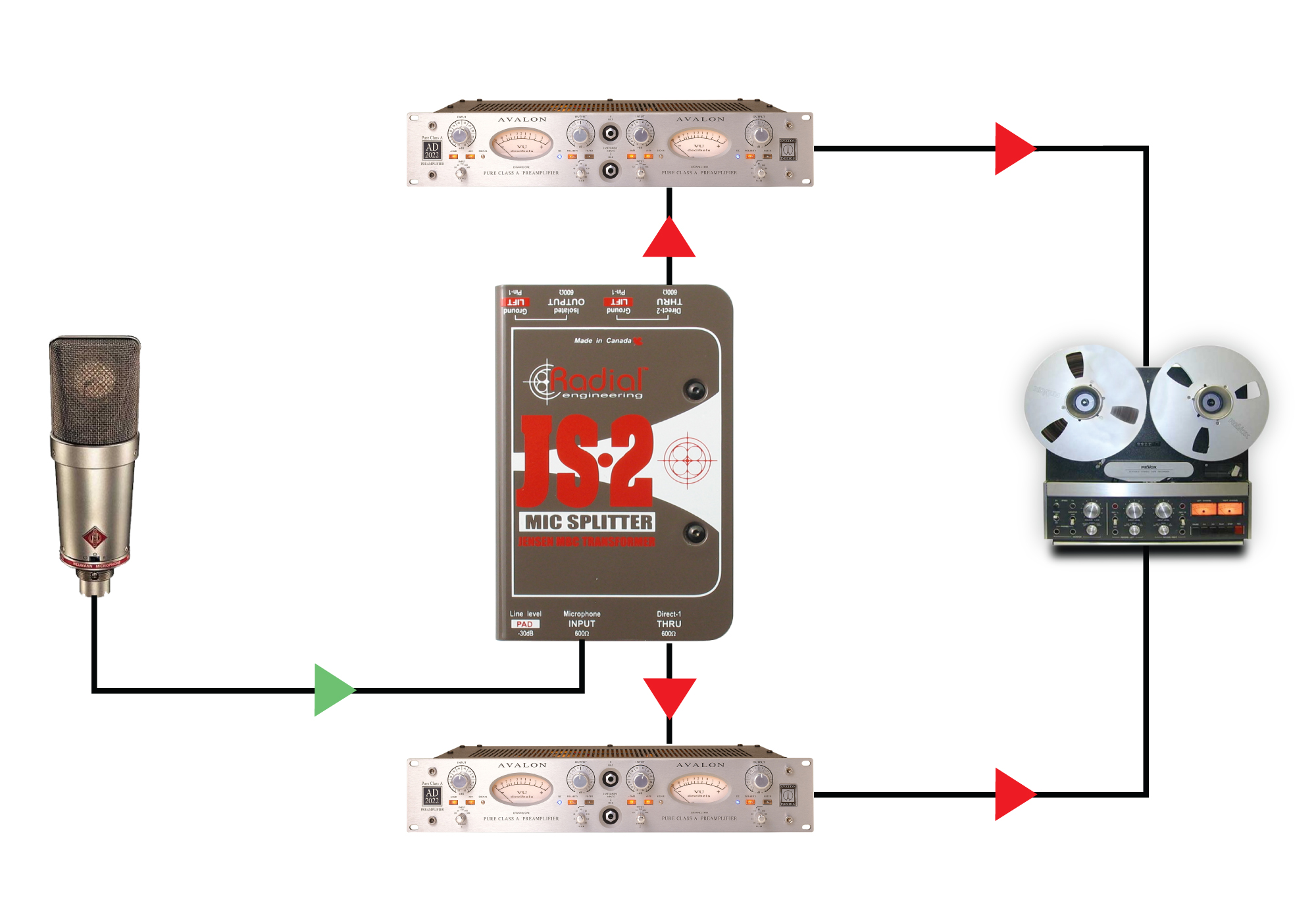

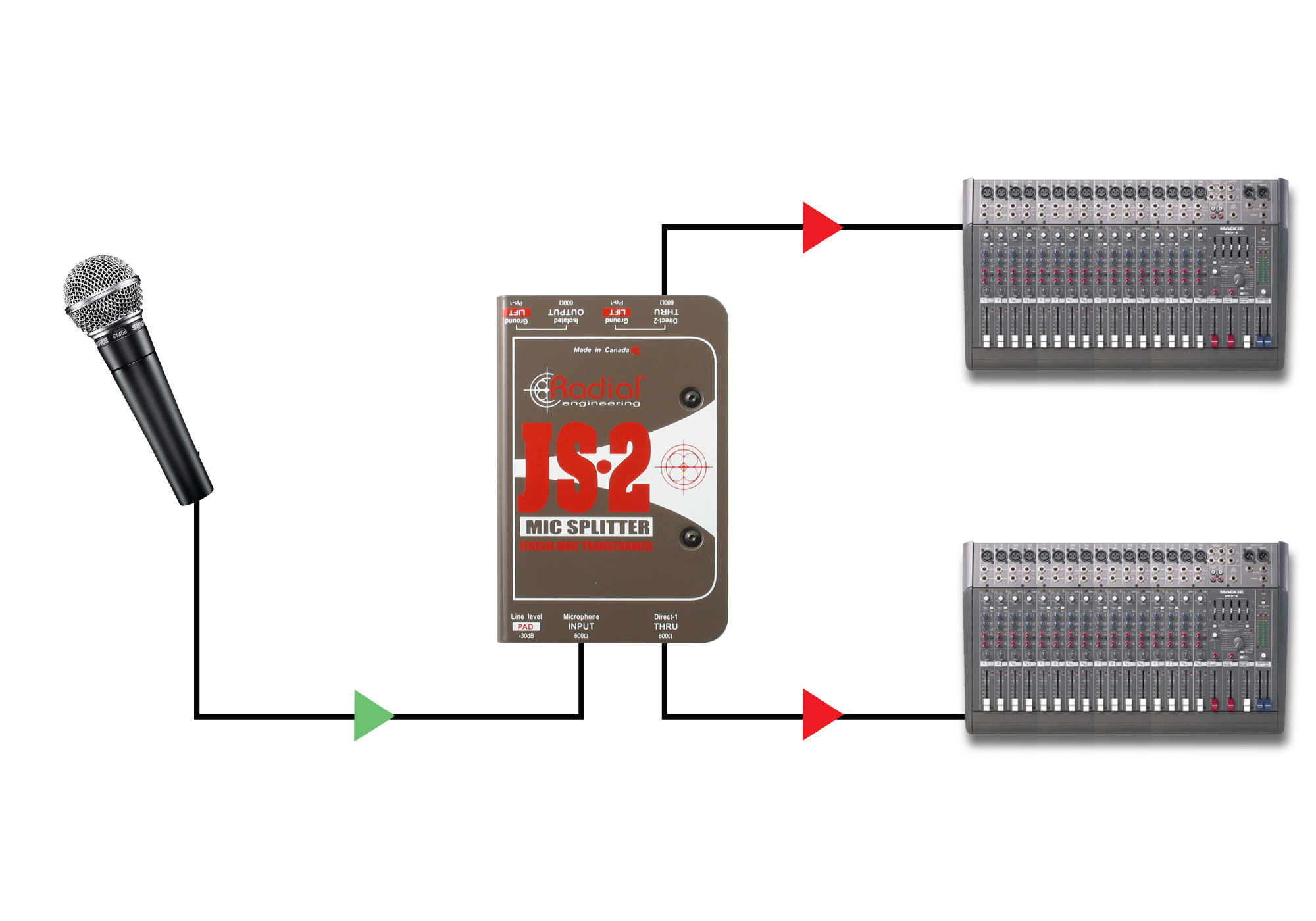

接続例

技術仕様

• Audio circuit type: Passive mic/line splitter, transformer based
• Number of channels: Three-way splitter (one in/three out)
• Frequency response: 20Hz ~ 20KHz (+0dB/ -2dB)
• Dynamic range: 140dB
• Maximum input: +25dBu @ 1kHz
• Total harmonic distortion: 0.0005% @ 1kHz
• Phase deviation: 0.7° @ 100Hz; 2.8° @ 20Hz
• Common mode rejection ratio:
• Input impedance: 2.4k Ohms, unbalanced
• Output impedance: 150 Ohms, balanced

• JS2 transformer: JT-MB-CPC, 1:1 ratio
• JS3 transformer: JT-MB-DPC, 1:1:1 ratio
• Shield: Dual Faraday, MuMETAL® can
• Input pad: -30dB (allows line-level sources)

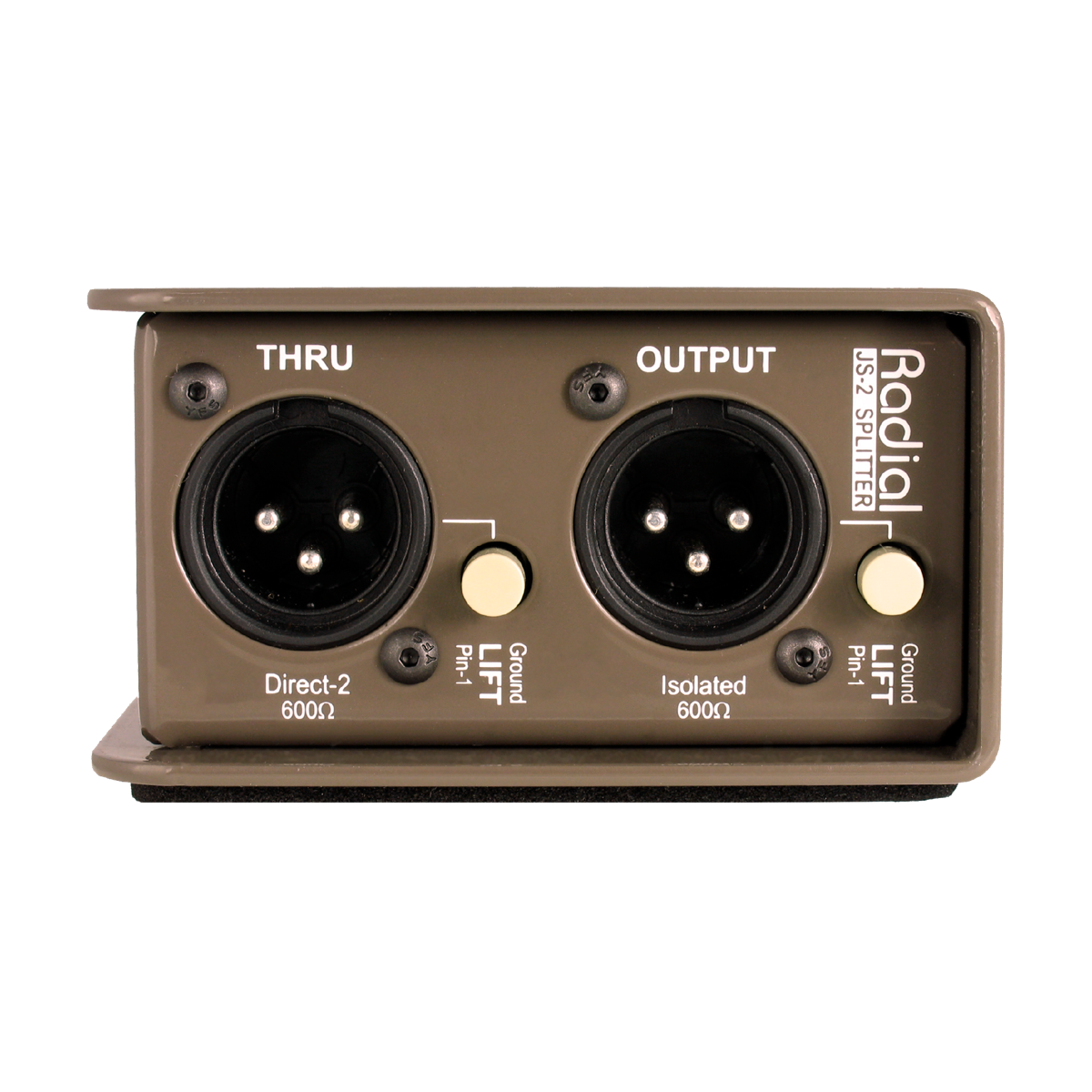

• Ground lift: Disconnects XLR pin-1 at direct-2 and isolated output
• XLR configuration: AES standard (pin-2 hot)

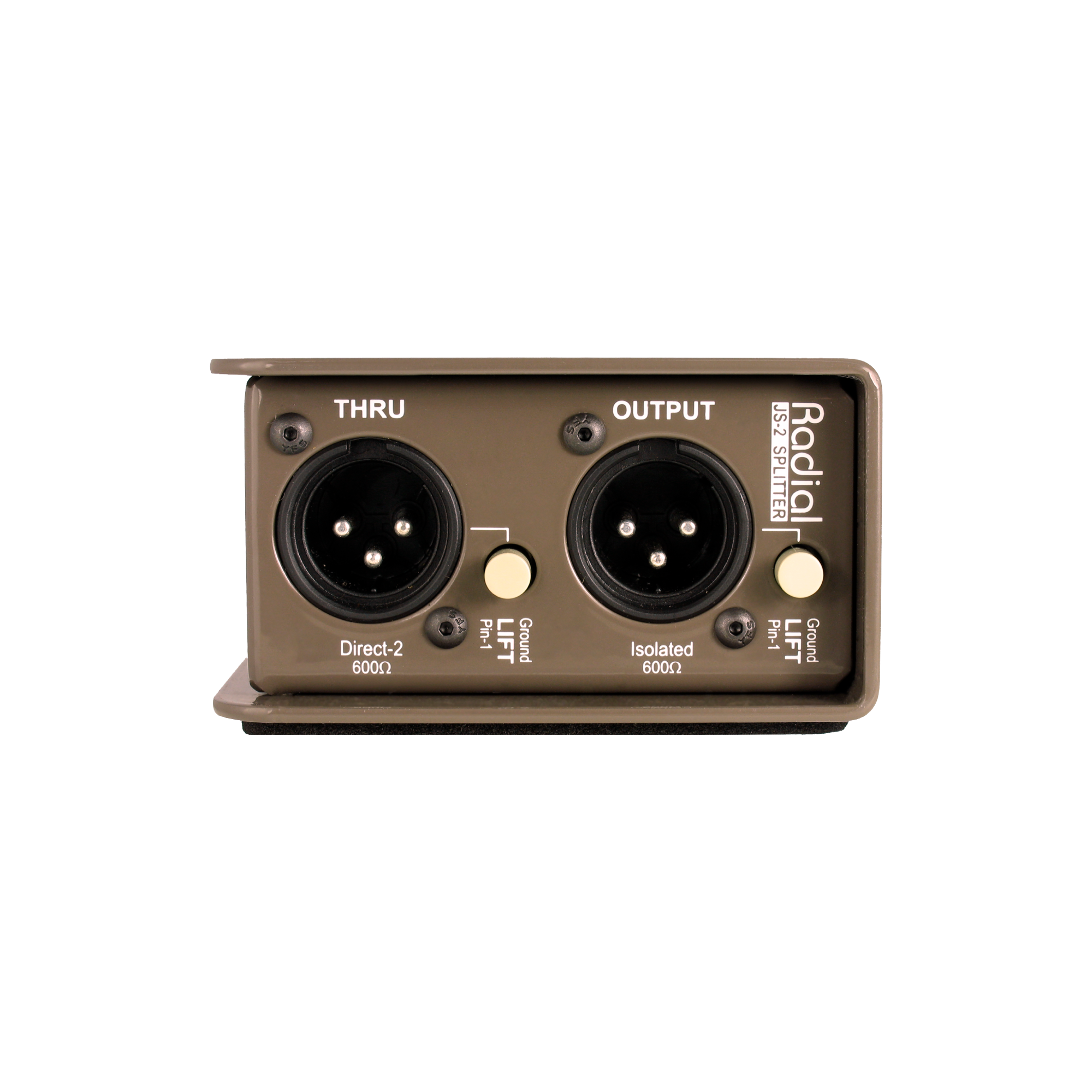

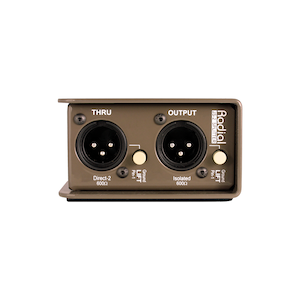

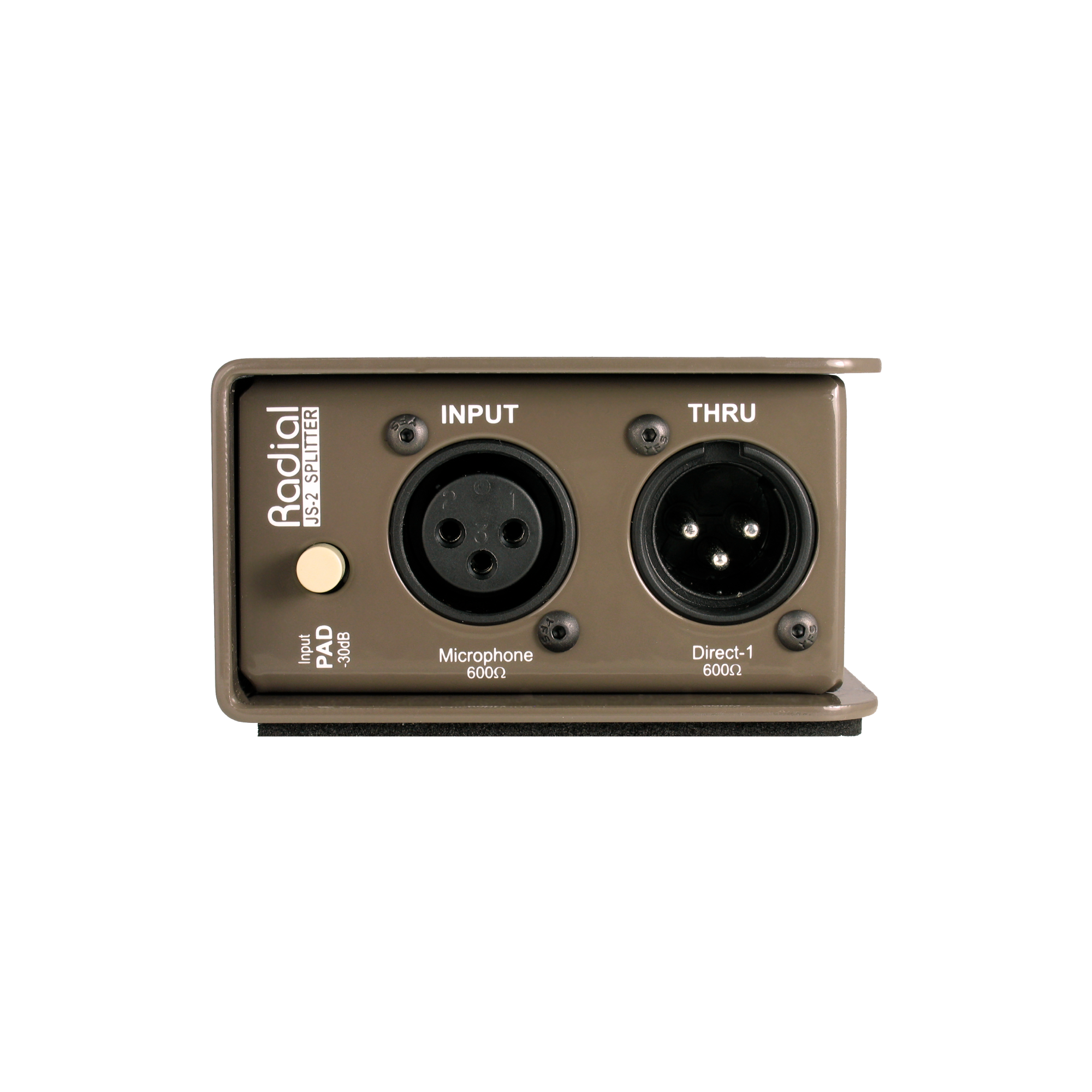

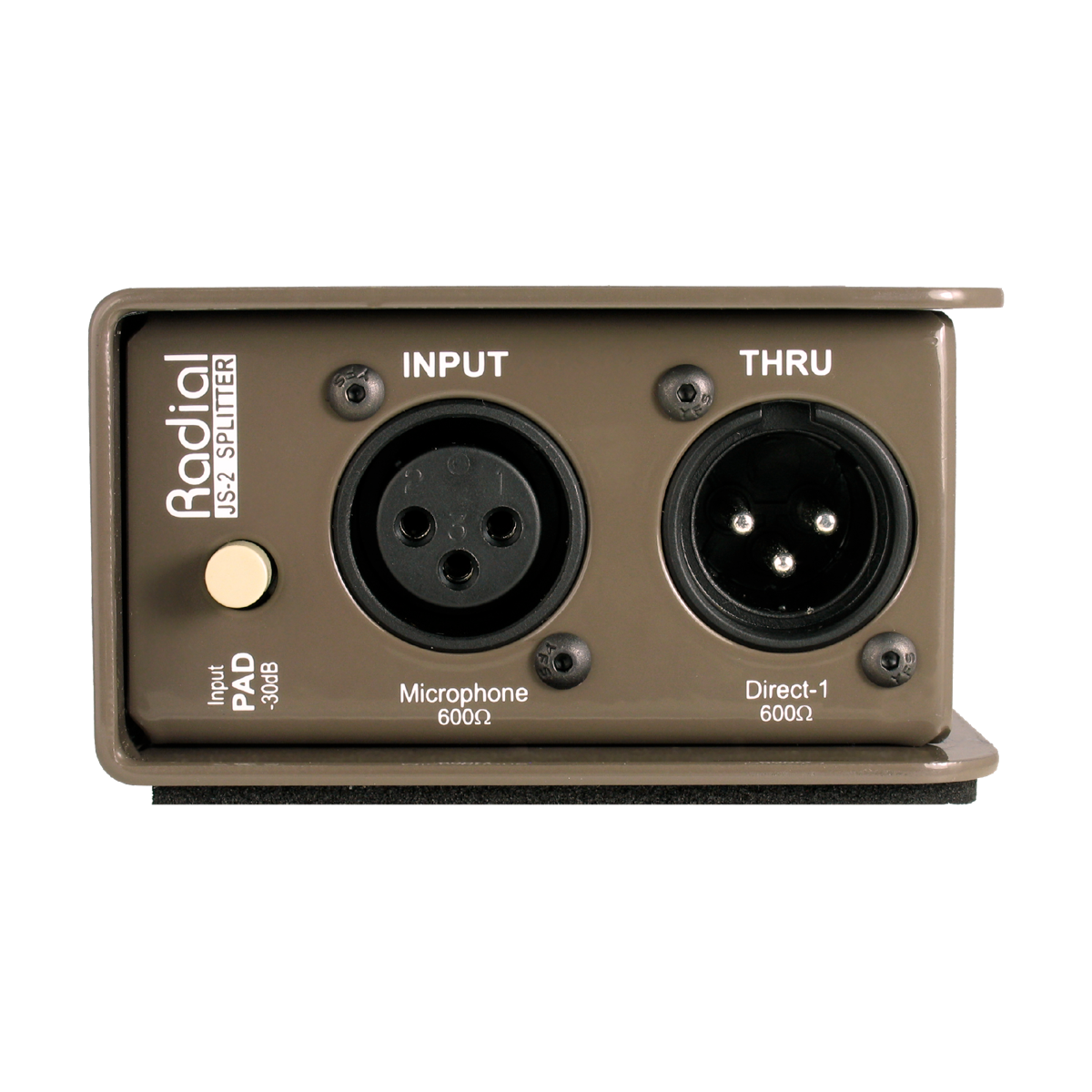

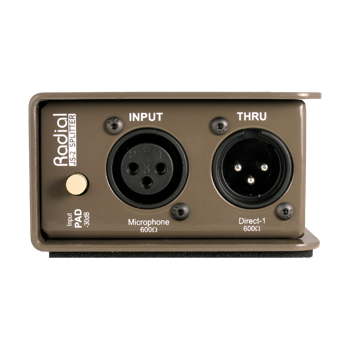

• Connectors: XLR-F in, XLR-M direct; direct-2; isolated outputs

• Construction: 14 gauge steel chassis & outer shell
• Finish: Durable powder coat
• Size: (W x H x D) 84 x 127 x 48mm (3.3" x 5.0" x 2")
• Weight: 0.70 kg (1.55 lbs)
• Shipping size: W x H x D: 102 x 76 x 165mm (4" x 3" x 6.5")
• Shipping weight: .87 kg (1.92 lbs)
• Power: Passive, no power required
• Conditions: For use in dry locations only between 5°C and 40°C
