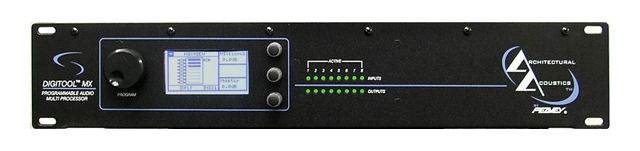

digitool_front

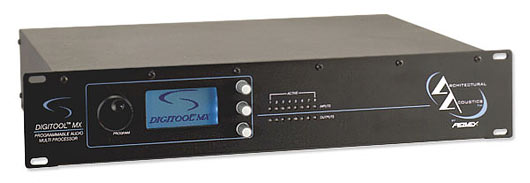

Digitool™ MX 16/MX 32/LIVE
Digitool MX 16 ( 8入力 × 8出力 )
 希望小売価格:259,200 (本体価格:240,000)
Digitool MX 32 ( 16入力 × 16出力 )
 希望小売価格:367,200 (本体価格:340,000)
Digitool LIVE ( 8入力 × 8出力 XLR仕様 )
 オープンプライス

製品案内

Peavey Architectural Acousticsからの画期的なデジタルオーディオプロセッサーDigitool (デジツール) が生まれ変わりました。3種類の新しいDigitool (デジツール) は、MediaMatrix NIONプロセッサーの技術を基に開発されました。効率的な新しいDSPコアは、Peaveyが世界に通用するオーディオ・コントロールアルゴリズムをランニングさせるために、十分に余裕のあるオーディオデバイスを採用しています。専用のソフトウェア「Digitool Utility」により、その様々なデバイスをPC上で自在に設定することができます。設定したプログラムは、本体前面のUSBポートにPCを接続することで簡単にインストールできます。また、PCを使わずにフロントパネルでの設定も可能です。新しく追加された機能として、カラーディスプレイ、強化されたナビゲーション、フロントパネルミュートコントロール、LEDレベルメーターなどがあります。

特長

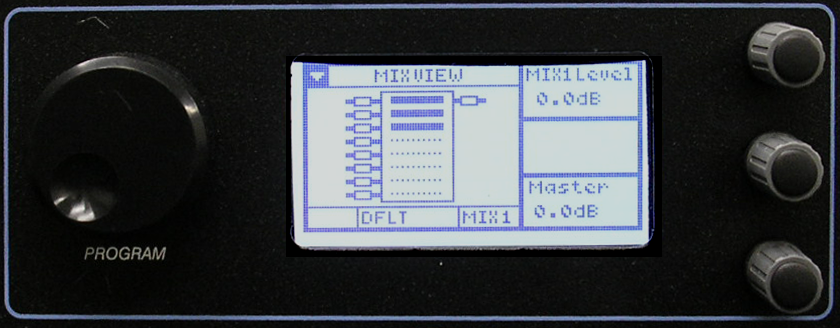

  • フルカラーLEDディスプレイ
  • 強化されたナビゲーション
  • 各入出力チャンネル・フロントパネルミュートスイッチ及び、マトリックス使用時のオーディオ表示
  • フロントパネル「Edit」ボタンは、プログラミングのためにエンコーダーへのアクセスが可能
  • 各入出力チャンル5セグメントLED表示
  • プログラミングPC接続用フロントパネルUSBポート

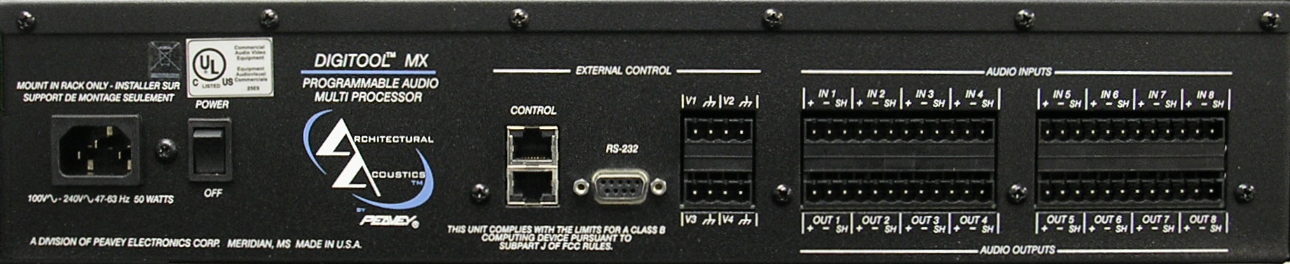

  • ネットワーク接続用リアパネルイーサーネットポート
  • リアパネル8ポートCVコントロール (LIVE 無し)
  • AES/アナログ切替入力(MX16/LIVE:1ポート、MX32:2ポート)

仕様

オーディオインプット
最大入力レベル+24dBu バランス入力
最大感度-40dBu (フルスケール)
ソースセレクトマイク / ライン, AES (Lch 奇数ch, Rch 偶数ch)
感度設定-39dBu~+24dBu (0.5 dBステップ)
入力インピーダンス+24dBu~-6dBu=10kΩ (ライン), -7dBu~-40dBu=2.2kΩ (マイク)
ファンタム電源+48V
クロストーク70dB以上 (@1kHz)
同相除去比70dB以上 (@1kHz)
ノイズレベル (EIN)-124dBu (150Ω, 22Hz~22kHz un-weighted)
ADCダイナミックレンジ109dB (un-weighted), 112dB (A-weighted)
オーディオアウトプット
最大出力レベル+24dBu バランス出力
最大レベル感度-24dBu~+24dBu
出力インピーダンス100Ω バランス, 50Ω アンバランス
DACダイナミックレンジ110dBu (un-weighted), 113dB (A-weighted)
I/OコネクタMX 16 / MX 32 ☆ ユーロプラグ3.81mmターミナルブロック
LIVE ☆ XLR (2pin ホット)
アナログ入出力
THD + N<0.01% (22Hz~22kHz バンド幅)
周波数特性20Hz~20kHz ±0.5dB
レーテンシー1.7msec
メーターMX 16 / LIVE ☆ 5セグメント×16 (8入力/8出力)
MX 32  ☆  5セグメント×16 (16入力/16出力 : スイッチ切替)
メーターレベル (dBFS)-36dB, -24dB, -18dB (緑色) ; -12dB (黄色) ; 0dB (赤色)
デジタル領域
サンプリングレート48kHz
AES入力サンプリングレートコンバート 24kHz~192kHz
ディレイ最大2.5s (20.8μsec ステップ)
コントロール
シリアル (RS-485)半二重 (Half-Duplex) 57.6kBaud, 1ポート2マルチプルドロイップ RJ-45コネクタ+15V, 250mA (+15V pin4, Gnd pin5)
Ethernet10BaseT/100BaseT (DHCP/StaticIP)
USBUSB2.0, Bコネクタ
CVインプット0~10V, 8ポート (LIVE 無し)
全体仕様
外形寸法482.6mm (幅) x 333.4mm (奥行) x 88.9mm (高さ)
重  量5kg
電源電圧100~240VAC, 47Hz~63Hz ユニバーサルパワーサプライ
消費電力MX16/20W  MX32/35W  LIVE/20W
